NW50 成形ベローズ L=125

画像にマウスを合わせると拡大されます

この製品をシェアする

製品コード：20894 型式：NW50FB125

▼NW/KF 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側真空、外側大気
・温度 : ～ 250℃
・寿命 : 10,000 回　
・フランジサイズ(NW)：16，25，40，50

▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
・異径のフランジが付いた規格変換タイプもございます

▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

基本情報
フランジ材質	SUS 316
フレキ/ベローズ	SUS 316L
寿命	10000回
RoHS2対応	○

価格・在庫の表示は
ログイン（会員登録）が必要です

数量

この製品のお問い合わせ

RoHS2ダウンロード

この製品をシェアする

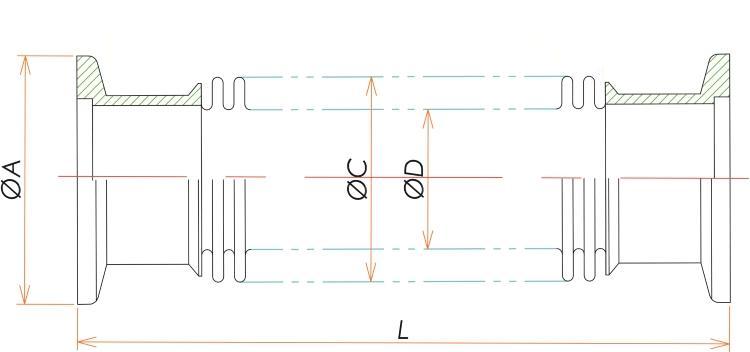

製品コード型式	NW/KF	A	C	D	L（長さ）	ベローズ板厚	作動範囲	バネ定数(N/mm)	在庫・納期	単価 (税込)
20894 NW50FB125	50	75	65	49.5	125	0.15	110-140	3.6	価格・在庫の表示はログイン（会員登録）が必要ですログイン

NW/KF	A	C	D	L（長さ）	ベローズ板厚	作動範囲	バネ定数(N/mm)
50	75	65	49.5	125	0.15	110-140	3.6
