真空配管部品 ベローズ 製品一覧 真空配管部品

サブカテゴリ 6件 (1 ~6 件)

製品 88件 (1 ~20 件)

表示件数
表示切替
  • 製品コード :20911
    型式 :PE20FB95

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 20A
    A 27.2
    B 23
    C 33
    D 22.5
    L(長さ) 95
    L1 65
    ベローズ板厚 0.15
    作動範囲 85-100
    バネ定数(N/mm) 4.8
    14,100円 (税込15,510円)
    この製品のお問い合わせ
  • 製品コード :20912
    型式 :PE32FB105

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 32A
    A 42.7
    B 37.1
    C 58
    D 42.7
    L(長さ) 105
    L1 75
    ベローズ板厚 0.15
    作動範囲 90-120
    バネ定数(N/mm) 3.5
    17,100円 (税込18,810円)
    この製品のお問い合わせ
  • 製品コード :20913
    型式 :PE50FB115

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 50A
    A 60.5
    B 54.9
    C 65
    D 49.5
    L(長さ) 115
    L1 85
    ベローズ板厚 0.15
    作動範囲 100-130
    バネ定数(N/mm) 3.6
    19,100円 (税込21,010円)
    この製品のお問い合わせ
  • 製品コード :20914
    型式 :PE65FB120

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 65A
    A 76.3
    B 70.3
    C 80
    D 61
    L(長さ) 120
    L1 90
    ベローズ板厚 0.15
    作動範囲 100-130
    バネ定数(N/mm) 2.6
    27,700円 (税込30,470円)
    この製品のお問い合わせ
  • 製品コード :20915
    型式 :PE80FB130

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 80A
    A 89.1
    B 83.1
    C 109
    D 89.7
    L(長さ) 130
    L1 100
    ベローズ板厚 0.15
    作動範囲 110-150
    バネ定数(N/mm) 3.9
    34,100円 (税込37,510円)
    この製品のお問い合わせ
  • 製品コード :20916
    型式 :PE100FB130

    ▼成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・パイプエンドタイプ:20A,32A,50A,65A,80A,100A

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フレキ/ベローズ SUS 316L
    チューブ/パイプ SUS 316
    寿命 10000回
    RoHS2対応
    チューブ/継手サイズ 100A
    A 114.3
    B 108.3
    C 125
    D 105.5
    L(長さ) 130
    L1 100
    ベローズ板厚 0.15
    作動範囲 110-150
    バネ定数(N/mm) 4.7
    37,100円 (税込40,810円)
    この製品のお問い合わせ
  • 製品コード :20891
    型式 :NW16FB105

    ▼NW/KF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(NW):16,25,40,50

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 316
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    NW/KF 16
    A 30
    C 33
    D 22.5
    L(長さ) 105
    ベローズ板厚 0.15
    作動範囲 96-111
    バネ定数(N/mm) 4.8
    17,100円 (税込18,810円)
    この製品のお問い合わせ
  • 製品コード :20892
    型式 :NW25FB105

    ▼NW/KF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(NW):16,25,40,50

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 316
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    NW/KF 25
    A 40
    C 33
    D 22.5
    L(長さ) 105
    ベローズ板厚 0.15
    作動範囲 96-111
    バネ定数(N/mm) 4.8
    19,100円 (税込21,010円)
    この製品のお問い合わせ
  • 製品コード :20893
    型式 :NW40FB115

    ▼NW/KF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(NW):16,25,40,50

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 316
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    NW/KF 40
    A 55
    C 58
    D 42.7
    L(長さ) 115
    ベローズ板厚 0.15
    作動範囲 100-130
    バネ定数(N/mm) 3.5
    21,100円 (税込23,210円)
    この製品のお問い合わせ
  • 製品コード :20894
    型式 :NW50FB125

    ▼NW/KF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(NW):16,25,40,50

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 316
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    NW/KF 50
    A 75
    C 65
    D 49.5
    L(長さ) 125
    ベローズ板厚 0.15
    作動範囲 110-140
    バネ定数(N/mm) 3.6
    24,100円 (税込26,510円)
    この製品のお問い合わせ
  • 製品コード :30903
    型式 :35.101.616

    ▼NW/KF 成形ベローズ テフロン®
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・非磁性
    ・ガラス繊維入り樹脂(GRP)を採用し、高い耐食性と耐久性を両立
    ・良好な絶縁性
    ・エラストマーシールに対応
    ・クリーンパック、滅菌処理もご要望により対応可能
    ・医療、研究用途に好適
    ・短手方向には曲げられません
    ・フランジサイズ(NW):10,16,25,40,50,63

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 テフロン®(GRP)
    フレキ/ベローズ テフロン®
    最高温度 200℃
    最低温度 -50℃
    リークレート <1.3x10<sup>-4</sup>Pa・㎥/sec
    対応シール エラストマーシール
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW/KF 16
    L(長さ) 70
    軸方向の伸縮[±mm] 7
    側面方向の伸縮[±mm] 6
    曲げ角度[±°] 25
    22,800円 (税込25,080円)
    この製品のお問い合わせ
  • 製品コード :30327
    型式 :35.102.625

    ▼NW/KF 成形ベローズ テフロン®
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・非磁性
    ・ガラス繊維入り樹脂(GRP)を採用し、高い耐食性と耐久性を両立
    ・良好な絶縁性
    ・エラストマーシールに対応
    ・クリーンパック、滅菌処理もご要望により対応可能
    ・医療、研究用途に好適
    ・短手方向には曲げられません
    ・フランジサイズ(NW):10,16,25,40,50,63

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 テフロン®(GRP)
    フレキ/ベローズ テフロン®
    最高温度 200℃
    最低温度 -50℃
    リークレート <1.3x10<sup>-4</sup>Pa・㎥/sec
    対応シール エラストマーシール
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW/KF 25
    L(長さ) 80
    軸方向の伸縮[±mm] 10
    側面方向の伸縮[±mm] 6
    曲げ角度[±°] 25
    22,400円 (税込24,640円)
    この製品のお問い合わせ
  • 製品コード :30326
    型式 :35.103.640

    ▼NW/KF 成形ベローズ テフロン®
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・非磁性
    ・ガラス繊維入り樹脂(GRP)を採用し、高い耐食性と耐久性を両立
    ・良好な絶縁性
    ・エラストマーシールに対応
    ・クリーンパック、滅菌処理もご要望により対応可能
    ・医療、研究用途に好適
    ・短手方向には曲げられません
    ・フランジサイズ(NW):10,16,25,40,50,63

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 テフロン®(GRP)
    フレキ/ベローズ テフロン®
    最高温度 200℃
    最低温度 -50℃
    リークレート <1.3x10<sup>-4</sup>Pa・㎥/sec
    対応シール エラストマーシール
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW/KF 40
    L(長さ) 100
    軸方向の伸縮[±mm] 20
    側面方向の伸縮[±mm] 8
    曲げ角度[±°] 30
    28,200円 (税込31,020円)
    この製品のお問い合わせ
  • 製品コード :30325
    型式 :35.103.650

    ▼NW/KF 成形ベローズ テフロン®
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・非磁性
    ・ガラス繊維入り樹脂(GRP)を採用し、高い耐食性と耐久性を両立
    ・良好な絶縁性
    ・エラストマーシールに対応
    ・クリーンパック、滅菌処理もご要望により対応可能
    ・医療、研究用途に好適
    ・短手方向には曲げられません
    ・フランジサイズ(NW):10,16,25,40,50,63

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 テフロン®(GRP)
    フレキ/ベローズ テフロン®
    最高温度 200℃
    最低温度 -50℃
    リークレート <1.3x10<sup>-4</sup>Pa・㎥/sec
    対応シール エラストマーシール
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW/KF 50
    L(長さ) 100
    軸方向の伸縮[±mm] 18
    側面方向の伸縮[±mm] 8
    曲げ角度[±°] 30
    29,700円 (税込32,670円)
    この製品のお問い合わせ
  • 製品コード :20895
    型式 :ICF34FB70

    ▼ICF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(ICF):34,70,114,152,203

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    ICF 34
    A 34
    C 22
    D 15
    L(長さ) 70
    T 8
    ベローズ板厚 0.1
    作動範囲 67-73
    バネ定数(N/mm) 6.2
    37,100円 (税込40,810円)
    この製品のお問い合わせ
  • 製品コード :20896
    型式 :ICF70FB82

    ▼ICF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(ICF):34,70,114,152,203

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    ICF 70
    A 70
    C 40
    D 28
    L(長さ) 82
    T 13
    ベローズ板厚 0.15
    作動範囲 74-90
    バネ定数(N/mm) 5.2
    44,100円 (税込48,510円)
    この製品のお問い合わせ
  • 製品コード :20897
    型式 :ICF114FB95

    ▼ICF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(ICF):34,70,114,152,203

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    ICF 114
    A 114
    C 65
    D 49.5
    L(長さ) 95
    T 18
    ベローズ板厚 0.15
    作動範囲 85-109
    バネ定数(N/mm) 4.7
    77,100円 (税込84,810円)
    この製品のお問い合わせ
  • 製品コード :20898
    型式 :ICF152FB110

    ▼ICF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(ICF):34,70,114,152,203

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    ICF 152
    A 152
    C 109
    D 89.7
    L(長さ) 110
    T 21
    ベローズ板厚 0.15
    作動範囲 95-125
    バネ定数(N/mm) 5.3
    141,100円 (税込155,210円)
    この製品のお問い合わせ

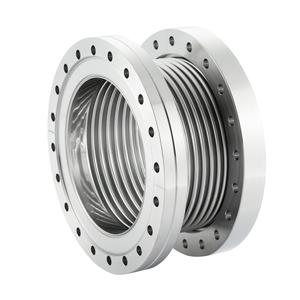

  • 製品コード :20899
    型式 :ICF203FB115

    ▼ICF 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(ICF):34,70,114,152,203

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    ICF 203
    A 203
    C 153
    D 134
    L(長さ) 115
    T 22
    ベローズ板厚 0.15
    作動範囲 101-129
    バネ定数(N/mm) 9.8
    177,700円 (税込195,470円)
    この製品のお問い合わせ
  • 製品コード :20900
    型式 :VF/VG20FB60

    ▼JIS-VF/VG 成形ベローズ
    ・配管の長手方向の寸法調整、及び振動吸収用に使用されています
    ・短手方向には曲げられません
    ・標準仕様 : 内側 真空、外側 大気
    ・温度 : ~ 250℃
    ・寿命 : 10,000 回
    ・フランジサイズ(JIS):20,25,40,50,65,80,100,125,150

    ▼以下のタイプが規格化されています(一覧)
    ・フランジ:パイプエンド,ICF,NW/KF,JIS-VF,JIS-VG
    ・材質:SUS,テフロン(NWのみ)
    ※フレキシブルチューブはこちら

    ▼その他
    ・ティーやクロスなど各種配管も多彩なサイズでラインアップ
    ・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 SUS 304
    フレキ/ベローズ SUS 316L
    寿命 10000回
    RoHS2対応
    VF 20
    VG 20
    A 80
    C 33
    D 22.5
    L(長さ) 60
    T 8
    ベローズ板厚 0.15
    作動範囲 56-64
    バネ定数(N/mm) 9.2
    34,100円 (税込37,510円)
    この製品のお問い合わせ
17時までのご注文で当日出荷受付 営業時間9:00~18:00 土日祝除く
お問い合わせ
以下のフォームにご記入下さい。
お問い合わせ内容確認後、
担当よりご連絡差し上げます。

ご利用いただくにはログインまたは会員登録をお願いします。

会員登録がお済みでない方

会員登録をすれば、便利な機能がご利用いただけます。

ぜひご登録ください!

※新規会員登録をお申し込み頂いてから本登録となるまで、数日間かかる場合があります。また当社の判断によりお断りする場合があります。
