NW/KF 成形ベローズ SUS
▼NW/KF 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・フランジサイズ(NW)：16，25，40，50
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 316 |
| フレキ/ベローズ | SUS 316L |
| RoHS2対応 | ○ |
4 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

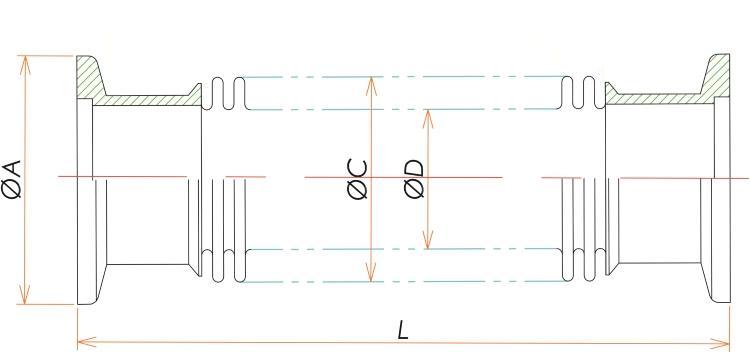

| 製品コード / 型式 | NW | A | C | D | L（長さ） | ベローズ板厚 | 作動範囲 | バネ定数(N/mm) | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20891 / NW16FB105 | 16 | 30 | 33 | 22.5 | 105 | 0.15 | 96-111 | 4.8 |
現在庫数
13個
当日出荷可能
欠品時
別途回答
|
13,700円 （税込15,070円） | |||||||||||||||||||||||
製品コード ：20891
型式 ：NW16FB105
|
|||||||||||||||||||||||||||||||||
| 20892 / NW25FB105 | 25 | 40 | 33 | 22.5 | 105 | 0.15 | 96-111 | 4.8 |
現在庫数
18個
当日出荷可能
欠品時
別途回答
|
15,700円 （税込17,270円） | |||||||||||||||||||||||
製品コード ：20892
型式 ：NW25FB105
|
|||||||||||||||||||||||||||||||||
| 20893 / NW40FB115 | 40 | 55 | 58 | 42.7 | 115 | 0.15 | 100-130 | 3.5 |
現在庫数
11個
当日出荷可能
完成待ち
5個
2023/05/25入荷予定
欠品時
別途回答
|
17,700円 （税込19,470円） | |||||||||||||||||||||||
製品コード ：20893
型式 ：NW40FB115
|
|||||||||||||||||||||||||||||||||
| 20894 / NW50FB125 | 50 | 75 | 65 | 49.5 | 125 | 0.15 | 110-140 | 3.6 |
現在庫数
8個
当日出荷可能
欠品時
別途回答
|
19,700円 （税込21,670円） | |||||||||||||||||||||||
製品コード ：20894
型式 ：NW50FB125
|
|||||||||||||||||||||||||||||||||
