真空配管部品 フレキシブルチューブ/ベローズ 製品一覧 真空配管部品
サブカテゴリ 2件 (1 ～2 件)
-
フランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○
製品 74件 (1 ～20 件)
- 表示件数
- 表示切替
-
製品コード ：26236
型式 ：ISOK63FXT250▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 63 A 95 C 86 D 66 L（長さ） 250 L1 206 固定曲げ半径(R) 170 -
製品コード ：26237
型式 ：ISOK63FXT500▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 63 A 95 C 86 D 66 L（長さ） 500 L1 456 固定曲げ半径(R) 170 -
製品コード ：26238
型式 ：ISOK63FXT750▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 63 A 95 C 86 D 66 L（長さ） 750 L1 706 固定曲げ半径(R) 170 -
製品コード ：25176
型式 ：ISOK63FXT1000▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 63 A 95 C 86 D 66 L（長さ） 1000 L1 956 固定曲げ半径(R) 170
-
製品コード ：26239
型式 ：ISOK80FXT250▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 80 A 110 C 86 D 66 L（長さ） 250 L1 206 固定曲げ半径(R) 170 -
製品コード ：26240
型式 ：ISOK80FXT500▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 80 A 110 C 86 D 66 L（長さ） 500 L1 456 固定曲げ半径(R) 170 -
製品コード ：26241
型式 ：ISOK80FXT750▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 80 A 110 C 86 D 66 L（長さ） 750 L1 706 固定曲げ半径(R) 170 -
製品コード ：25177
型式 ：ISOK80FXT1000▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 80 A 110 C 86 D 66 L（長さ） 1000 L1 956 固定曲げ半径(R) 170
-
製品コード ：26242
型式 ：ISOK100FXT250▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 100 A 130 C 126 D 103 L（長さ） 250 L1 206 固定曲げ半径(R) 240 -
製品コード ：26243
型式 ：ISOK100FXT500▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 100 A 130 C 126 D 103 L（長さ） 500 L1 456 固定曲げ半径(R) 240 -
製品コード ：26244
型式 ：ISOK100FXT750▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 100 A 130 C 126 D 103 L（長さ） 750 L1 706 固定曲げ半径(R) 240 -
製品コード ：25178
型式 ：ISOK100FXT1000▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 100 A 130 C 126 D 103 L（長さ） 1000 L1 956 固定曲げ半径(R) 240
-
製品コード ：26245
型式 ：ISOK160FXT250▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 160 A 180 C 148 D 129 L（長さ） 250 L1 206 固定曲げ半径(R) 300 -
製品コード ：26246
型式 ：ISOK160FXT500▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 160 A 180 C 148 D 129 L（長さ） 500 L1 456 固定曲げ半径(R) 300 -
製品コード ：26247
型式 ：ISOK160FXT750▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 160 A 180 C 148 D 129 L（長さ） 750 L1 706 固定曲げ半径(R) 300 -
製品コード ：25179
型式 ：ISOK160FXT1000▼ISO-RK フレキシブルチューブ
・真空ポンプなどとの接続に使用されています
・フランジサイズ(ISO)：63，80，100，160
▼以下のタイプが規格化されています(一覧)
・継手：チューブエンド、SwagelokR継手，VCRR継手，VCOR継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-RK
・長さ：250，500，750，1000，1500，2000，2500，3000
・管の伸縮が求められる場合にはベローズをお選びください
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 316 フレキ/ベローズ SUS 316L RoHS2対応 ○ ISO-K 160 A 180 C 148 D 129 L（長さ） 1000 L1 956 固定曲げ半径(R) 300
-
製品コード ：24227
型式 ：NW25/16FB53▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 25 NW/KF 16 L（長さ） 53 作動範囲 51.7～54.3 バネ定数(N/mm) 60.5 -
製品コード ：24228
型式 ：NW40/16FB53▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 40 NW/KF 16 L（長さ） 53 作動範囲 51.7～54.3 バネ定数(N/mm) 60.5 -
製品コード ：24229
型式 ：NW40/25FB54▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 40 NW/KF 25 L（長さ） 54 作動範囲 52.4～55.6 バネ定数(N/mm) 47.8 -

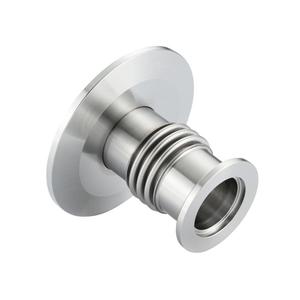

製品コード ：24230
型式 ：NW50/25FB55▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 50 NW/KF 25 L（長さ） 55 作動範囲 53.4~56.6 バネ定数(N/mm) 47.8
