手動ゲートバルブ
▼手動ゲートバルブ
・大気と真空を隔離するためのバルブです
・ベローズ方式で高い気密保持が可能
・流量方向の厚みが少なく、導入しやすい
・弁体の口径が大きく、試料の出し入れにもご使用いただけます
※流量調整不可、開閉のみの調整となります
▼ICFタイプ(超高真空用)
・メタルシール可能なICFフランジタイプ
・メタルボンネットシール採用
・潤滑剤を使用していません
・圧力範囲：1×10⁻⁸ ～ 1×10⁵ Pa・L/sec
▼ISOタイプ(高真空用)
・使用しやすいISOフランジタイプ
・Oリングシール式
・潤滑剤が塗布されています
・圧力範囲：1×10⁻⁶ ～ 1×10⁵ Pa・L/sec
▼ベーキング温度
・本体：150℃（ICFは閉時200℃まで）
・手動ハンドル：80℃
▼その他
・ボールバルブやバタフライバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
9 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

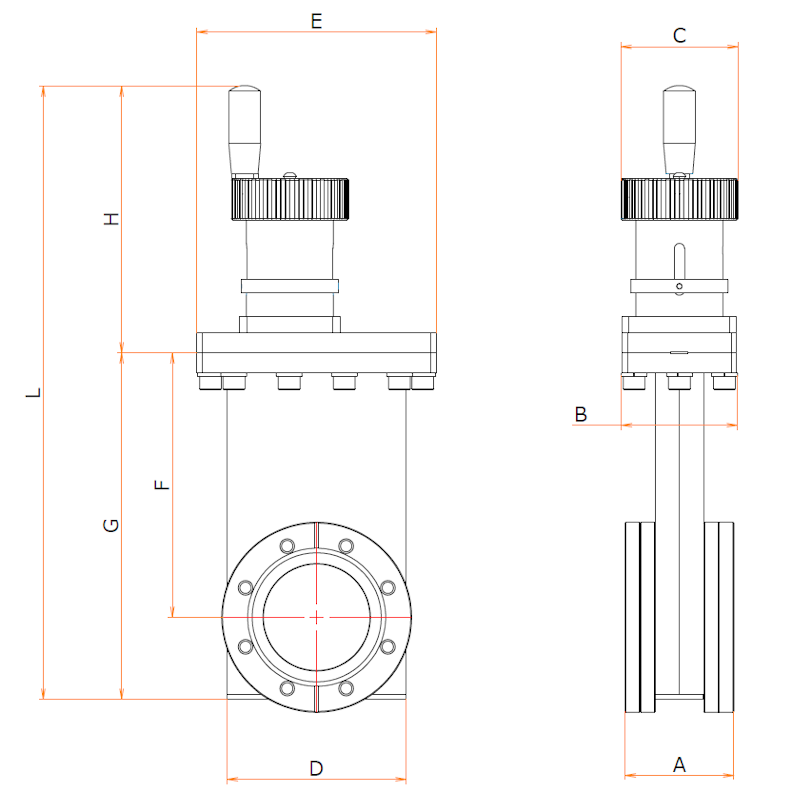

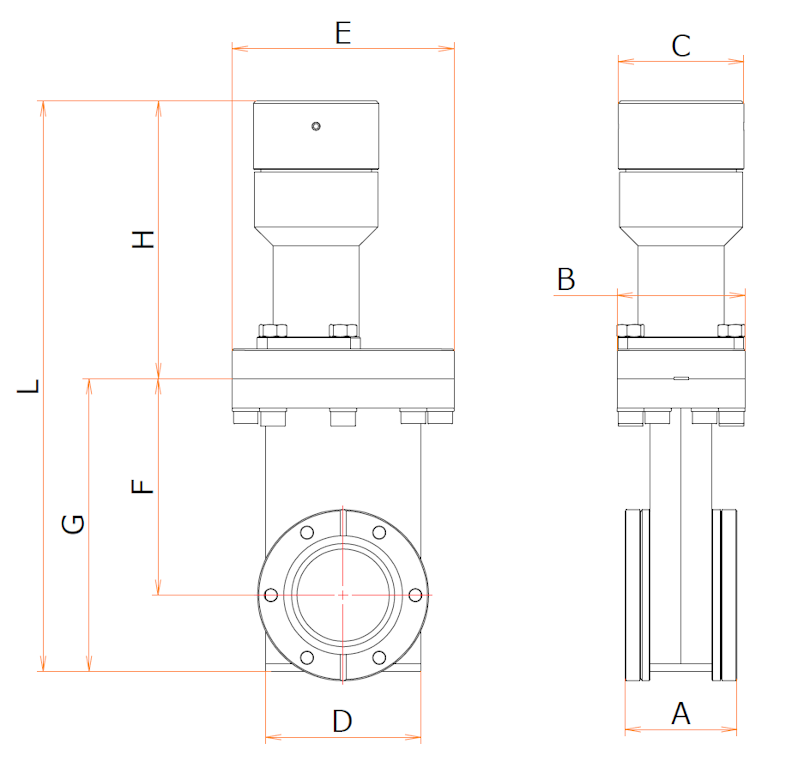

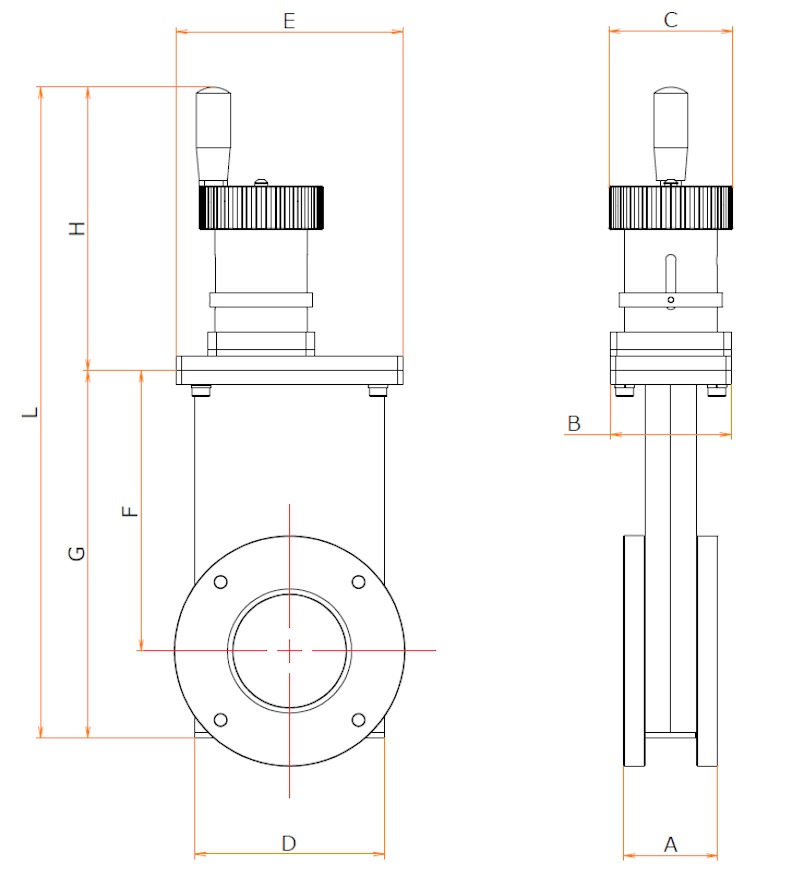

製品コード 型式 |
ISO-F | ICF | A | B | C | D | E | F | G | H | L（長さ） | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | - | 53 | 68 | 70 | 107 | 128 | 158 | 207 | 160 | 367 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 100 | - | 53.6 | 68 | 70 | 146 | 170 | 222 | 297 | 160 | 457 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 160 | - | 67 | 68 | 78 | 204 | 220 | 306.5 | 407 | 183 | 590 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 200 | - | 67 | 70 | 78 | 245 | 267 | 383 | 507 | 224 | 731 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| - | 70 | 45.4 | 52 | 51 | 63 | 90 | 88 | 119 | 113 | 232 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| - | 114 | 65 | 68 | 70 | 107 | 143 | 158 | 207 | 160 | 367 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| - | 152 | 69.6 | 68 | 70 | 146 | 182 | 222 | 297 | 160 | 457 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| - | 203 | 79 | 70 | 78 | 204 | 238 | 306.5 | 407 | 183 | 590 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| - | 253 | 84.4 | 70 | 78 | 245 | 282 | 382 | 506 | 224 | 730 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
