真空配管部品 クランプ 製品一覧 真空配管部品
サブカテゴリ 4件 (1 ～4 件)
-
リンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ -
リンク FRP ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト FRP RoHS2対応 ○
製品 21件 (1 ～20 件)
- 表示件数
- 表示切替
-

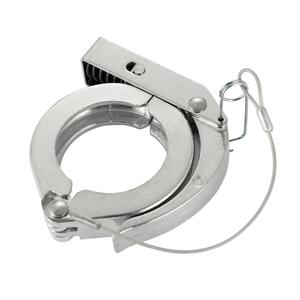

製品コード ：24040
型式 ：NW16CWA▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 16 A 55.5 B 62 C 16.5 D 20 分類 通常 -
製品コード ：20461
型式 ：NW16RFC▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 16 A 41.0 B 62.3 C 16.5 D 16.5 分類 ワンタッチ -
製品コード ：24041
型式 ：NW25CWA▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 25 A 61 B 72 C 16.5 D 32 分類 通常 -
製品コード ：27352
型式 ：NW25RFC▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 25 A 54.0 B 72.4 C 16.5 D 22.0 分類 ワンタッチ
-
製品コード ：24042
型式 ：NW40CWA▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 40 A 70 B 89.5 C 16.5 D 44 分類 通常 -
製品コード ：20460
型式 ：NW40RFC▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 40 A 69.0 B 89.7 C 16.5 D 29.0 分類 ワンタッチ -
製品コード ：20237
型式 ：NW50CW▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 50 分類 通常 -
製品コード ：24043
型式 ：NW50CWA▼2点式クランプ
・NW/KFフランジ用
・アルミ製
▼その他
・振動がある場所や、危険なガスなど絶対に漏らしたくない場所ではチェーンクランプの使用がおすすめです
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ NW/KF 50 A 86 B 113 C 20 D 58 分類 通常
-
製品コード ：24026
型式 ：NW16BHC▼NW/KF バルクヘッドクランプ（半月クランプ）
・NW/KFフランジを固定するためのアルミクランプです
・壁面に各P.C.D.に対応したタップをご用意ください
・クランプのボルト穴はキリ穴です
・取付用のステンレス製ボルト(M5 首下16㎜)、ワッシャー付属
・フランジサイズ(NW)：10，16，25，40，50
▼その他
・フランジ同士の接続にはご使用いただけません
・4点ねじ止めのウォールクランプもご用意しております
・壁面にポートを増設可能なベースプレートもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ 最高温度 150℃ NW/KF 16 A 50.8 C 24 D 30 T 9.2 S 3.5 P.C.D 38.1 ボルト穴径（深さ） φ5.3 ボルト穴数 6 -
製品コード ：24027
型式 ：NW25BHC▼NW/KF バルクヘッドクランプ（半月クランプ）
・NW/KFフランジを固定するためのアルミクランプです
・壁面に各P.C.D.に対応したタップをご用意ください
・クランプのボルト穴はキリ穴です
・取付用のステンレス製ボルト(M5 首下16㎜)、ワッシャー付属
・フランジサイズ(NW)：10，16，25，40，50
▼その他
・フランジ同士の接続にはご使用いただけません
・4点ねじ止めのウォールクランプもご用意しております
・壁面にポートを増設可能なベースプレートもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ 最高温度 150℃ NW/KF 25 A 60.3 C 28 D 40 T 9.9 S 5 P.C.D 48 ボルト穴径（深さ） φ5.3 ボルト穴数 6 -
製品コード ：24028
型式 ：NW40BHC▼NW/KF バルクヘッドクランプ（半月クランプ）
・NW/KFフランジを固定するためのアルミクランプです
・壁面に各P.C.D.に対応したタップをご用意ください
・クランプのボルト穴はキリ穴です
・取付用のステンレス製ボルト(M5 首下16㎜)、ワッシャー付属
・フランジサイズ(NW)：10，16，25，40，50
▼その他
・フランジ同士の接続にはご使用いただけません
・4点ねじ止めのウォールクランプもご用意しております
・壁面にポートを増設可能なベースプレートもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ 最高温度 150℃ NW/KF 40 A 74.6 C 47 D 55 T 9.3 S 5 P.C.D 62 ボルト穴径（深さ） φ5.3 ボルト穴数 6 -
製品コード ：24029
型式 ：NW50BHC▼NW/KF バルクヘッドクランプ（半月クランプ）
・NW/KFフランジを固定するためのアルミクランプです
・壁面に各P.C.D.に対応したタップをご用意ください
・クランプのボルト穴はキリ穴です
・取付用のステンレス製ボルト(M5 首下16㎜)、ワッシャー付属
・フランジサイズ(NW)：10，16，25，40，50
▼その他
・フランジ同士の接続にはご使用いただけません
・4点ねじ止めのウォールクランプもご用意しております
・壁面にポートを増設可能なベースプレートもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 アルミ 最高温度 150℃ NW/KF 50 A 95.2 C 61.5 D 75 T 10.3 S 5 P.C.D 82.55 ボルト穴径（深さ） φ5.3 ボルト穴数 8
-
製品コード ：21149
型式 ：NW16CC▼チェーンクランプ アルミタイプ
・NW/KFフランジ用
・複数のリンクでバランスよく締め付けるため、一般的な2点式クランプに比べてしっかり固定
・振動にも強く、緩みづらい
・狭い箇所でもラクラク取付
・手締めタイプのみ(トルク管理は不可)
※アルミエッジシールにはメタルシール用をご使用ください
▼チェーンクランプは以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：16，25，40，50，63，80，100，125，160，200，250
・エラストマーシール対応/メタルシール対応/(CeFiX®)対応
・CeFiX®フランジには専用のチェーンクランプを使用します
※NW40，63はリンク数の違うCeFiX®専用のタイプがございます。ご注意ください
・リンク部の材質は樹脂、SUS、アルミなどがございます。使用温度や耐食性に合わせてお選びください
・ノブは手回しタイプ(樹脂)とトルクレンチ締めタイプ(金属)がございます
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからリンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ NW/KF 16 L（長さ） 122 N 60 リンク数 3 -
製品コード ：21150
型式 ：NW25CC▼チェーンクランプ アルミタイプ
・NW/KFフランジ用
・複数のリンクでバランスよく締め付けるため、一般的な2点式クランプに比べてしっかり固定
・振動にも強く、緩みづらい
・狭い箇所でもラクラク取付
・手締めタイプのみ(トルク管理は不可)
※アルミエッジシールにはメタルシール用をご使用ください
▼チェーンクランプは以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：16，25，40，50，63，80，100，125，160，200，250
・エラストマーシール対応/メタルシール対応/(CeFiX®)対応
・CeFiX®フランジには専用のチェーンクランプを使用します
※NW40，63はリンク数の違うCeFiX®専用のタイプがございます。ご注意ください
・リンク部の材質は樹脂、SUS、アルミなどがございます。使用温度や耐食性に合わせてお選びください
・ノブは手回しタイプ(樹脂)とトルクレンチ締めタイプ(金属)がございます
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからリンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ NW/KF 25 L（長さ） 127 N 70 リンク数 4 -
製品コード ：21151
型式 ：NW40CC▼チェーンクランプ アルミタイプ
・NW/KFフランジ用
・複数のリンクでバランスよく締め付けるため、一般的な2点式クランプに比べてしっかり固定
・振動にも強く、緩みづらい
・狭い箇所でもラクラク取付
・手締めタイプのみ(トルク管理は不可)
※アルミエッジシールにはメタルシール用をご使用ください
▼チェーンクランプは以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：16，25，40，50，63，80，100，125，160，200，250
・エラストマーシール対応/メタルシール対応/(CeFiX®)対応
・CeFiX®フランジには専用のチェーンクランプを使用します
※NW40，63はリンク数の違うCeFiX®専用のタイプがございます。ご注意ください
・リンク部の材質は樹脂、SUS、アルミなどがございます。使用温度や耐食性に合わせてお選びください
・ノブは手回しタイプ(樹脂)とトルクレンチ締めタイプ(金属)がございます
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからリンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ NW/KF 40 L（長さ） 141 N 85 リンク数 4 -
製品コード ：21152
型式 ：NW50CC▼チェーンクランプ アルミタイプ
・NW/KFフランジ用
・複数のリンクでバランスよく締め付けるため、一般的な2点式クランプに比べてしっかり固定
・振動にも強く、緩みづらい
・狭い箇所でもラクラク取付
・手締めタイプのみ(トルク管理は不可)
※アルミエッジシールにはメタルシール用をご使用ください
▼チェーンクランプは以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：16，25，40，50，63，80，100，125，160，200，250
・エラストマーシール対応/メタルシール対応/(CeFiX®)対応
・CeFiX®フランジには専用のチェーンクランプを使用します
※NW40，63はリンク数の違うCeFiX®専用のタイプがございます。ご注意ください
・リンク部の材質は樹脂、SUS、アルミなどがございます。使用温度や耐食性に合わせてお選びください
・ノブは手回しタイプ(樹脂)とトルクレンチ締めタイプ(金属)がございます
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからリンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ NW/KF 50 L（長さ） 156 N 105 リンク数 5
-
製品コード ：27339
型式 ：NW63CC▼チェーンクランプ アルミタイプ
・NW/KFフランジ用
・複数のリンクでバランスよく締め付けるため、一般的な2点式クランプに比べてしっかり固定
・振動にも強く、緩みづらい
・狭い箇所でもラクラク取付
・手締めタイプのみ(トルク管理は不可)
※アルミエッジシールにはメタルシール用をご使用ください
▼チェーンクランプは以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：16，25，40，50，63，80，100，125，160，200，250
・エラストマーシール対応/メタルシール対応/(CeFiX®)対応
・CeFiX®フランジには専用のチェーンクランプを使用します
※NW40，63はリンク数の違うCeFiX®専用のタイプがございます。ご注意ください
・リンク部の材質は樹脂、SUS、アルミなどがございます。使用温度や耐食性に合わせてお選びください
・ノブは手回しタイプ(樹脂)とトルクレンチ締めタイプ(金属)がございます
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからリンク アルミ ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト アルミ RoHS2対応 ○ NW/KF 63 L（長さ） 170 N 120 リンク数 6 -
製品コード ：22449
型式 ：NW16CCR複数のリンクで力を分散し、均一に締めこむことにより、従来の二つ割れC型クランプと比較するとより確実なシーリングが可能になりました。締めこむ際、手先に負担のかからない人間工学を意識したノブのデザインは、世界中の多くのユーザーを魅了してやみません。容易な装脱着生を持ち合わせており、フランジとのかじりが生じません。Oリングの潰れ方も均一になるため、Oリングの寿命を延ばすことも可能です。また振動に対しての耐久性も備え持っているため、振動があってもクランプが緩む事はありません。
リンク FRP ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト FRP RoHS2対応 ○ NW/KF 16 L（長さ） 122 N 60 リンク数 3 -
製品コード ：22450
型式 ：NW25CCR複数のリンクで力を分散し、均一に締めこむことにより、従来の二つ割れC型クランプと比較するとより確実なシーリングが可能になりました。締めこむ際、手先に負担のかからない人間工学を意識したノブのデザインは、世界中の多くのユーザーを魅了してやみません。容易な装脱着生を持ち合わせており、フランジとのかじりが生じません。Oリングの潰れ方も均一になるため、Oリングの寿命を延ばすことも可能です。また振動に対しての耐久性も備え持っているため、振動があってもクランプが緩む事はありません。
リンク FRP ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト FRP RoHS2対応 ○ NW/KF 25 L（長さ） 127 N 70 リンク数 4 -
製品コード ：22451
型式 ：NW40CCR複数のリンクで力を分散し、均一に締めこむことにより、従来の二つ割れC型クランプと比較するとより確実なシーリングが可能になりました。締めこむ際、手先に負担のかからない人間工学を意識したノブのデザインは、世界中の多くのユーザーを魅了してやみません。容易な装脱着生を持ち合わせており、フランジとのかじりが生じません。Oリングの潰れ方も均一になるため、Oリングの寿命を延ばすことも可能です。また振動に対しての耐久性も備え持っているため、振動があってもクランプが緩む事はありません。
リンク FRP ストラップ SUS 316L ノブ／ナット FRP クランピングスクリュー SUS 316L クランピングボルト FRP RoHS2対応 ○ NW/KF 40 L（長さ） 141 N 85 リンク数 4
