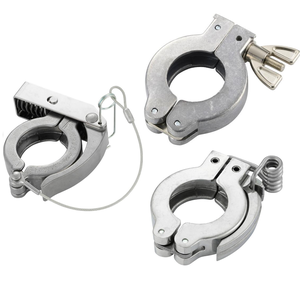

NW/KFクランプ/ワンタッチクランプ/トグルクランプ

NW/KFクランプ/ワンタッチクランプ/トグルクランプ

▼2点式クランプ(標準)
・NW/KFフランジ用
・蝶ねじ固定タイプ
・アルミ製

▼SUS 1点式クランプ
・NW/KFフランジ用
・蝶ねじ固定タイプ
・SUS304製

▼ワンタッチ型2点式クランプ
・NW/KFフランジ用
・レバーで開閉でき、ねじ締めの手間がありません
・アルミ製

▼トグル型2点式クランプ
・NW/KFフランジ用
・レバーで開閉でき、ねじ締めの手間がありません
・アルミ製,SUS製
・ばねで固定するため、振動に強い
・意図しない脱離を防ぐ留めピン付き

▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください

精密洗浄のご依頼はこちらから

続きを見る

19 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード
型式
NW/KF A B C D E R 分類 最高温度 最低温度 主要材質
在庫・納期
単価
(税込)
16 55.5 62 16.5 20 - - 通常 150℃ -196℃ アルミ
現在庫数
330個 当日出荷可能
完成待ち
250個 2025/05/07入荷予定
欠品時
別途回答
1,000円 (税込1,100円)
16 - - - - - - 通常 - - SUS 304
欠品時
別途回答
4,100円 (税込4,510円)
16 41 62.3 16.5 16.5 - 48 ワンタッチ 150℃ -196℃ アルミ
現在庫数
31個 当日出荷可能
欠品時
別途回答
4,100円 (税込4,510円)
16 69 97 20 63 43 - トグル - - アルミ
欠品時
別途回答
4,400円 (税込4,840円)
16 69 97 20 63 43 - トグル - - SUS 304
欠品時
別途回答
7,100円 (税込7,810円)
25 61 72 16.5 32 - - 通常 150℃ -196℃ アルミ
現在庫数
1318個 当日出荷可能
完成待ち
250個 2025/03/05入荷予定
欠品時
別途回答
1,100円 (税込1,210円)
25 - - - - - - 通常 - - SUS 304
欠品時
別途回答
5,400円 (税込5,940円)
25 54 72.4 16.5 22 - 56 ワンタッチ 150℃ -196℃ アルミ
現在庫数
84個 当日出荷可能
欠品時
別途回答
4,400円 (税込4,840円)
25 75 106 20 74 43 - トグル - - アルミ
欠品時
別途回答
4,700円 (税込5,170円)
25 75 106 20 74 43 - トグル - - SUS 304
欠品時
別途回答
7,400円 (税込8,140円)
40 70 89.5 16.5 44 - - 通常 150℃ -196℃ アルミ
現在庫数
273個 当日出荷可能
完成待ち
200個 2025/05/07入荷予定
欠品時
別途回答
1,300円 (税込1,430円)
40 - - - - - - 通常 - - SUS 304
欠品時
別途回答
6,100円 (税込6,710円)
40 69 89.7 16.5 29 - 73 ワンタッチ 150℃ -196℃ アルミ
現在庫数
40個 当日出荷可能
完成待ち
50個 2025/06/05入荷予定
欠品時
別途回答
4,700円 (税込5,170円)
40 85 123 20 90 43 - トグル - - アルミ
欠品時
別途回答
4,900円 (税込5,390円)
40 85 123 20 90 43 - トグル - - SUS 304
欠品時
別途回答
7,700円 (税込8,470円)
50 86 113 20 58 - - 通常 150℃ -196℃ アルミ
現在庫数
169個 当日出荷可能
完成待ち
100個 2025/10/08入荷予定
欠品時
別途回答
1,700円 (税込1,870円)
50 - - - - - - 通常 - - SUS 304
欠品時
別途回答
7,400円 (税込8,140円)
50 118 165 23 115 43 - トグル - - アルミ
欠品時
別途回答
5,900円 (税込6,490円)
50 118 165 23 115 43 - トグル - - SUS 304
欠品時
別途回答
9,400円 (税込10,340円)
NW/KF A B C D E R 分類 最高温度 最低温度 主要材質
NW/KFクランプ/ワンタッチクランプ/トグルクランプ カタログ画像
〇アルミ製2点式クランプの各パーツ材質は以下の通りです。

・ボディ  :アルミ(ADC12)
・ボルト  :鉄 – ニッケルめっき
・蝶ナット :亜鉛合金 - ニッケルめっき
・ピン   :鉄 - 亜鉛めっき
・リンク  :鉄 - ニッケルめっき
・ワッシャー:鉄 - ニッケルめっき


〇SUS製トグルクランプの各パーツは以下の通りです。

・ボディ  :SUS304
・ロック部 :鉄 - ニッケルめっき
・スプリング:SWC+電気めっき
・ピン   :SUS304
・ストラップ:JIS G 3506
