真空配管部品 エルボ（NW / KF規格） 製品一覧 真空配管部品
サブカテゴリ 4件 (1 ～4 件)
-
使用可能圧力 大気圧～10<sup>-7</sup> Pa 対応シール 専用エラストマーシール 加圧 ○ 非磁性 ○ 耐薬品性 ◎ クリーンルーム対応 ○ 絶縁性 ○ RoHS2対応 ○
製品 44件 (1 ～20 件)
- 表示件数
- 表示切替
-
製品コード ：25164
型式 ：NW10EL▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 10 A 30 C 12.2 D 9.4 L（長さ） 31.8 寸法タイプ B フランジ材質 SUS 304 内面処理 GBB処理 形状 90° -
製品コード ：20117
型式 ：NW16EL▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 16 A 30 C 21.7 D 16 L（長さ） 40 寸法タイプ A フランジ材質 SUS 304 内面処理 GBB処理 形状 90° -
製品コード ：21955
型式 ：NW16ELT45▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 16 A 30 C 19.1 D 15.8 L（長さ） 23.1 フランジ材質 SUS 304 内面処理 GBB処理 形状 45° -
製品コード ：30438
型式 ：33.150.116▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 16 C 16 D 20 X 40 フランジ材質 アルミ 形状 90°
-
製品コード ：20158
型式 ：NW25EL▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 25 A 40 C 27.2 D 23 L（長さ） 50 寸法タイプ B フランジ材質 SUS 304 内面処理 GBB処理 形状 90° -
製品コード ：23587
型式 ：NW25ELT45A▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 25 A 40 C 25.4 D 22.1 L（長さ） 33.9 フランジ材質 SUS 304 内面処理 GBB処理 形状 45° -
製品コード ：20205
型式 ：NW40EL▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 40 A 55 C 42.7 D 37.1 L（長さ） 65 寸法タイプ B フランジ材質 SUS 304 内面処理 GBB処理 形状 90° -
製品コード ：21957
型式 ：NW40ELT45▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 40 A 55 C 38.1 D 34.8 L（長さ） 42.7 フランジ材質 SUS 304 内面処理 GBB処理 形状 45°
-
製品コード ：30273
型式 ：33.150.140▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 40 C 40.5 D 44.5 X 65 フランジ材質 アルミ 形状 90° -
製品コード ：20238
型式 ：NW50EL▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 50 A 75 C 60.5 D 54.9 L（長さ） 80 寸法タイプ B フランジ材質 SUS 304 内面処理 GBB処理 形状 90° -
製品コード ：21958
型式 ：NW50ELT45▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 50 A 75 C 50.8 D 47.5 L（長さ） 50.6 フランジ材質 SUS 304 内面処理 GBB処理 形状 45° -
製品コード ：30400
型式 ：33.150.150▼NW/KF エルボ
・配管の角度変更等に使用可能
・フランジサイズ(NW)：10，16，25，40，50
・NWフランジ接続にはセンターリング、クランプもお選びください
・SUSタイプにはアルミエッジシールもご使用いただけます
▼90°エルボ管
・材質：SUS304，アルミ
▼45°エルボ管
・材質：SUS304
▼その他
・継手溶接済みのエルボも多数ラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ NW/KF 50 C 49 D 52 X 70 フランジ材質 アルミ 形状 90°
-
製品コード ：30285
型式 ：33.151.740▼NW/KF エルボ ガラス
・配管の角度変更等に使用可能
・耐放射線領域、極低温でも使用可能
・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
・ガラス配管の接続には専用のセンターリング、クランプをお選びください
※締結時はトルクのかけすぎにご注意ください
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから使用可能圧力 大気圧～10<sup>-7</sup> Pa 対応シール 専用エラストマーシール 加圧 ○ 非磁性 ○ 耐薬品性 ◎ クリーンルーム対応 ○ 絶縁性 ○ RoHS2対応 ○ NW/KF 40 A 65 C 41.4 D 46 フランジ材質 Duran®（ホウケイ酸ガラス） 最高温度 450℃ 最低温度 -50℃ -
製品コード ：30437
型式 ：33.151.763▼NW/KF エルボ ガラス
・配管の角度変更等に使用可能
・耐放射線領域、極低温でも使用可能
・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
・ガラス配管の接続には専用のセンターリング、クランプをお選びください
※締結時はトルクのかけすぎにご注意ください
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから使用可能圧力 大気圧～10<sup>-7</sup> Pa 対応シール 専用エラストマーシール 加圧 ○ 非磁性 ○ 耐薬品性 ◎ クリーンルーム対応 ○ 絶縁性 ○ RoHS2対応 ○ NW/KF 63 A 75 C 70.6 D 75 フランジ材質 Duran®（ホウケイ酸ガラス） 最高温度 450℃ 最低温度 -50℃ -
製品コード ：25953
型式 ：NW25/16EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 16 NW/KF 25 A 30 B 40 C 21.7 D 17.5 L（長さ） 58.1 -
製品コード ：21058
型式 ：NW40/16EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 16 NW/KF 40 A 30 B 55 C 21.7 D 17.5 L（長さ） 58.1
-
製品コード ：25954
型式 ：NW40/25EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 25 NW/KF 40 A 40 B 55 C 27.2 D 23 L（長さ） 58.1 -
製品コード ：25955
型式 ：NW50/16EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 16 NW/KF 50 A 30 B 75 C 21.7 D 17.5 L（長さ） 58.1 -
製品コード ：25956
型式 ：NW50/25EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 25 NW/KF 50 A 40 B 75 C 27.2 D 23 L（長さ） 58.1 -
製品コード ：25957

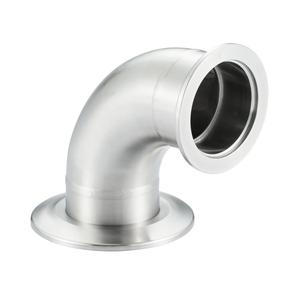

型式 ：NW50/40EL▼NW/KF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
・NWフランジ接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・各種規格変換ニップルもご用意しております
・ICFの変換エルボはこちら
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからボディ SUS 304 フランジ材質 SUS 304 RoHS2対応 ○ NW/KF 40 NW/KF 50 A 55 B 75 C 42.7 D 37.1 L（長さ） 67.6
