NW/KF 液体窒素用導入機
▼NW/KF 液体窒素用導入機
・液体窒素用導入用フランジ
・チューブの接地面が小さく、フランジへの熱影響が少ない形状です
・冷却水やガスの導入にもご使用いただけます
・チューブやフランジなどをSUS316Lに変更可能です
▼サイズ、規格
・先端形状：両端チューブエンド，大気側継手付き，両端継手付き
・フランジサイズ(NW)：16，25，40，50
・チューブ径(インチ)：1/4，3/8，1/2
・タイプ：1本付き，2本付き
・水冷ガス導入機ではVCR®継手タイプやJISフランジタイプ、別サイズチューブ品もご用意しております(一覧)
・片側のみ真空側貫通タイプや、電流導入と水冷が可能な水冷端子もございます
▼その他
・真空側に貫通のない各種アダプタはこちらよりご覧ください
・チューブの長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| チューブ/パイプ | SUS 304 |
| RoHS2対応 | ○ |
47 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

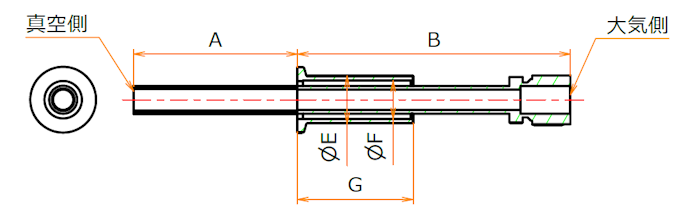

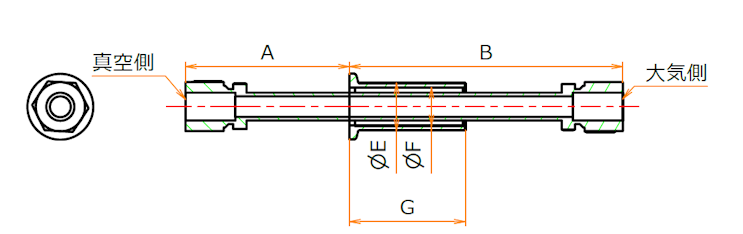

製品コード 型式 |
NW/KF | チューブ/継手サイズ | 継手規格 | A | B | C | D | E | F | G | チューブ数 | 末端 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両端チューブ |
現在庫数
2個
当日出荷可能
欠品時
20営業日
|
22,000円
（税込24,200円）
|
|
| 16 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
35,500円
（税込39,050円）
|
|
| 16 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
35,500円
（税込39,050円）
|
|
| 25 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両端チューブ |
現在庫数
3個
当日出荷可能
欠品時
別途回答
|
55,600円
（税込61,160円）
|
|
| 25 | 1/4 inch | チューブエンド | 75 | 175 | 125 | 125 | 27.2 | 23 | 53 | 2 | 両端チューブ |
現在庫数
1個
当日出荷可能
欠品時
別途回答
|
73,500円
（税込80,850円）
|
|
| 25 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両端チューブ |
欠品時
別途回答
|
27,300円
（税込30,030円）
|
|
| 25 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両端チューブ |
欠品時
別途回答
|
35,800円
（税込39,380円）
|
|
| 40 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
53,400円
（税込58,740円）
|
|
| 40 | 1/4 inch | チューブエンド | 75 | 175 | 125 | 125 | 42.7 | 37.1 | 53 | 2 | 両端チューブ |
現在庫数
3個
当日出荷可能
欠品時
20営業日
|
73,500円
（税込80,850円）
|
|
| 40 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
36,500円
（税込40,150円）
|
|
| 40 | 3/8 inch | チューブエンド | 75 | 175 | 125 | 125 | 42.7 | 37.1 | 53 | 2 | 両端チューブ |
欠品時
20営業日
|
34,900円
（税込38,390円）
|
|
| 40 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両端チューブ |
現在庫数
2個
当日出荷可能
欠品時
20営業日
|
26,500円
（税込29,150円）
|
|
| 40 | 1/2 inch | チューブエンド | 75 | 175 | 125 | 125 | 42.7 | 37.1 | 53 | 2 | 両端チューブ |
欠品時
20営業日
|
47,600円
（税込52,360円）
|
|
| 50 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
54,600円
（税込60,060円）
|
|
| 50 | 1/4 inch | チューブエンド | 75 | 175 | 125 | 125 | 60.5 | 54.9 | 53 | 2 | 両端チューブ |
現在庫数
2個
当日出荷可能
欠品時
20営業日
|
74,700円
（税込82,170円）
|
|
| 50 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
38,700円
（税込42,570円）
|
|
| 50 | 3/8 inch | チューブエンド | 75 | 175 | 125 | 125 | 60.5 | 54.9 | 53 | 2 | 両端チューブ |
欠品時
20営業日
|
49,800円
（税込54,780円）
|
|
| 50 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両端チューブ |
欠品時
20営業日
|
38,700円
（税込42,570円）
|
|
| 50 | 1/2 inch | チューブエンド | 75 | 175 | 125 | 125 | 60.5 | 54.9 | 53 | 2 | 両端チューブ |
欠品時
20営業日
|
49,800円
（税込54,780円）
|
|
| 16 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
77,400円
（税込85,140円）
|
|
| 16 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
49,700円
（税込54,670円）
|
|
| 16 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
53,700円
（税込59,070円）
|
|
| 25 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 片側チューブ |
現在庫数
1個
当日出荷可能
欠品時
別途回答
|
74,100円
（税込81,510円）
|
|
| 25 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 片側チューブ |
欠品時
別途回答
|
50,000円
（税込55,000円）
|
|
| 25 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 片側チューブ |
欠品時
別途回答
|
54,000円
（税込59,400円）
|
|
| 40 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 片側チューブ |
現在庫数
1個
当日出荷可能
欠品時
20営業日
|
65,000円
（税込71,500円）
|
|
| 40 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 42.7 | 37.1 | 53 | 2 | 片側チューブ |
欠品時
20営業日
|
86,700円
（税込95,370円）
|
|
| 40 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
50,700円
（税込55,770円）
|
|
| 40 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
54,700円
（税込60,170円）
|
|
| 50 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
57,500円
（税込63,250円）
|
|
| 50 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 60.5 | 54.9 | 53 | 2 | 片側チューブ |
欠品時
20営業日
|
73,000円
（税込80,300円）
|
|
| 50 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
52,900円
（税込58,190円）
|
|
| 50 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 片側チューブ |
欠品時
20営業日
|
56,900円
（税込62,590円）
|
|
| 16 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
87,900円
（税込96,690円）
|
|
| 16 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
63,800円
（税込70,180円）
|
|
| 16 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 21.7 | 17.5 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
51,800円
（税込56,980円）
|
|
| 25 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両側継手 |
欠品時
別途回答
|
84,600円
（税込93,060円）
|
|
| 25 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両側継手 |
欠品時
別途回答
|
64,200円
（税込70,620円）
|
|
| 25 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 27.2 | 23 | 53 | 1 | 両側継手 |
欠品時
別途回答
|
52,200円
（税込57,420円）
|
|
| 40 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両側継手 |
現在庫数
2個
当日出荷可能
欠品時
20営業日
|
76,800円
（税込84,480円）
|
|
| 40 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 42.7 | 37.1 | 53 | 2 | 両側継手 |
欠品時
20営業日
|
81,400円
（税込89,540円）
|
|
| 40 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
64,900円
（税込71,390円）
|
|
| 40 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 42.7 | 37.1 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
52,900円
（税込58,190円）
|
|
| 50 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
73,000円
（税込80,300円）
|
|
| 50 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 60.5 | 54.9 | 53 | 2 | 両側継手 |
欠品時
20営業日
|
78,300円
（税込86,130円）
|
|
| 50 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
67,100円
（税込73,810円）
|
|
| 50 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 60.5 | 54.9 | 53 | 1 | 両側継手 |
欠品時
20営業日
|
75,100円
（税込82,610円）
|
