ISO-K/F - VF/VG 規格変換ニップル

ISO-K/F - VF/VG 規格変換ニップル

▼ISO-K/F - VF/VG 変換ニップル
・配管の規格変換用
・ISO-Kフランジ締結方法：クランプ締め
・ISO-Fフランジ締結方法：ボルト締結
・ISOフランジ用センターリングはK、F共通です
・ISO-Fタイプは変換リングが付属しています。ISO-Kフランジに装着してご使用ください
・JISフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・JISフランジはVF(溝なし)とVG(溝有り)を1対として使用します

▼以下のタイプが規格化されています
・フランジサイズ(ISO-K)：63，80，100
・フランジサイズ(JIS)：50，65，80，100
・材質：SUS304
・各種規格変換ニップルはこちら

▼その他
・クロス管やアダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 SUS 304
内面処理 バフ400（Ra1.0）相当
RoHS2対応 ○
このサブカテゴリのお問い合わせ

34 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード
型式
 ISO-K ISO-F VF VG C D L（長さ）
在庫・納期
単価
(税込)
27547
ISOK63/VF20NI
63 - 20 - 27.2 23.9 75
27549
ISOK63/VF25NI
63 - 25 - 34 30.7 75
27551
ISOK63/VF40NI
63 - 100 - 40 - 48.6 45.3 75
25444
ISOK63/VF50NI
63 - 50 - 60.5 54.5 75
27548
ISOK63/VG20NI
63 - - 20 27.2 23.9 75
27550
ISOK63/VG25NI
63 - - 25 34 30.7 75
27552
ISOK63/VG40NI
63 - - 40 48.6 45.3 75
25440
ISOK63/VG50NI
63 - - 50 60.5 54.5 75
27553
ISOK80/VF20NI
80 - 20 - 27.5 23.9 75
27555
ISOK80/VF25NI
80 - 25 - 34.3 30.7 75
27557
ISOK80/VF40NI
80 - 40 - 48.9 45.3 75
25445
ISOK80/VF65NI
80 - 65 - 76.3 70.3 75
25446
ISOK80/VF80NI
80 - 80 - 76.3 70.3 75
27554
ISOK80/VG20NI
80 - - 20 27.5 23.9 75
27556
ISOK80/VG25NI
80 - - 25 34.3 30.7 75
27558
ISOK80/VG40NI
80 - - 40 48.9 45.3 75
25441
ISOK80/VG65NI
80 - - 65 76.3 70.3 75
25442
ISOK80/VG80NI
80 - - 80 76.3 70.3 75
27559
ISOK100/VF20NI
100 - 20 - 23.9 27.5 75
27561
ISOK100/VF25NI
100 - 25 - 34.3 30.7 75
27563
ISOK100/VF40NI
100 - 40 - 48.9 45.3 75
25447
ISOK100/VF100NI
100 - 100 - 101.6 95.6 75
27560
ISOK100/VG20NI
100 - - 20 23.9 27.5 75
27562
ISOK100/VG25NI
100 - - 25 34.3 30.7 75
27564
ISOK100/VG40NI
100 - - 40 48.9 45.3 75
25443
ISOK100/VG100NI
100 - - 100 101.6 95.6 75
27878
ISOF63/VF50NI
- 63 50 - 60.5 54.5 75
27874
ISOF63/VG50NI
- 63 - 50 60.5 54.5 75
27879
ISOF80/VF65NI
- 80 65 - 76.3 70.3 75
27880
ISOF80/VF80NI
- 80 80 - 76.3 70.3 75
27876
ISOF80/VG80NI
- 80 - 80 76.3 70.3 75
27875
ISOF80/VG65NI
- 80 - 65 76.3 70.3 75
27881
ISOF100/VF100NI
- 100 100 - 101.6 95.6 75
27877
ISOF100/VG100NI
- 100 - 100 101.6 95.6 75
ISO-K ISO-F VF VG C D L（長さ）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

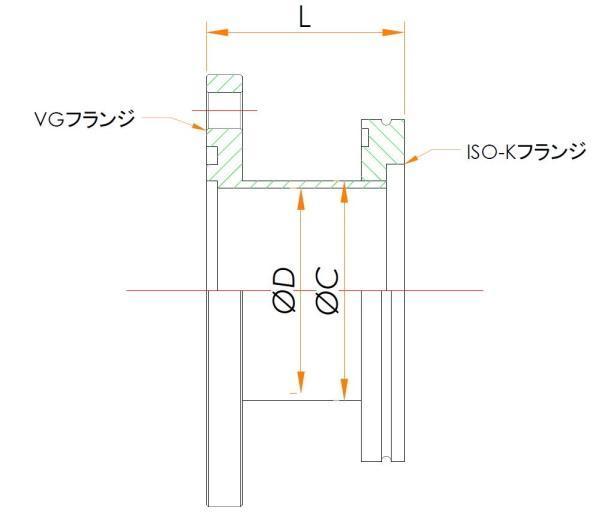

ISO-K/F - VF/VG 規格変換ニップル カタログ画像
