ICF 回転ブランクフランジ SUS

ICF 回転ブランクフランジ SUS

▼ICF 回転ブランクフランジ
・加工用ブランクフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意

▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら

▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
ブランク・穴あき ブランク
固定・回転 回転
RoHS2対応 ○
このサブカテゴリのお問い合わせ

31 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質 在庫・納期 単価(税込)
20410 / ICF34R 34 34 7.5 27 φ4.4 キリ穴 6 SUS 304
現在庫数
27個 当日出荷可能
欠品時
30営業日
3,100円 （税込3,410円）
ICF34 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
34 34 7.5 27 φ4.4 キリ穴 6 SUS 304
ICF34 回転ブランクフランジ
製品コード ：20410    型式 ：ICF34R
3,100円 （税込3,410円）
詳細ページへ お問い合わせ
20704 / ICF34RT 34 34 7.5 27 M4 タップ 6 SUS 304
現在庫数
8個 当日出荷可能
欠品時
30営業日
4,400円 （税込4,840円）
ICF34 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
34 34 7.5 27 M4 タップ 6 SUS 304
ICF34 回転ブランクタップフランジ
製品コード ：20704    型式 ：ICF34RT
4,400円 （税込4,840円）
詳細ページへ お問い合わせ
26801 / ICF34R6LN 34 34 7.5 27 φ4.4 キリ穴 6 SUS316LN
現在庫数
50個 当日出荷可能
欠品時
別途回答
7,100円 （税込7,810円）
ICF34 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
34 34 7.5 27 φ4.4 キリ穴 6 SUS316LN
ICF34 回転 ブランクフランジ　SUS316LN
製品コード ：26801    型式 ：ICF34R6LN
7,100円 （税込7,810円）
詳細ページへ お問い合わせ
26811 / ICF34RT6LN 34 34 7.5 27 M4 タップ 6 SUS316LN
現在庫数
49個 当日出荷可能
欠品時
別途回答
7,700円 （税込8,470円）
ICF34 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
34 34 7.5 27 M4 タップ 6 SUS316LN
ICF34 回転ブランクタップフランジ　SUS316LN
製品コード ：26811    型式 ：ICF34RT6LN
7,700円 （税込8,470円）
詳細ページへ お問い合わせ
20718 / ICF54R 54 54 10 43 φ6 キリ穴 6 SUS 304
現在庫数
10個 当日出荷可能
欠品時
別途回答
11,700円 （税込12,870円）

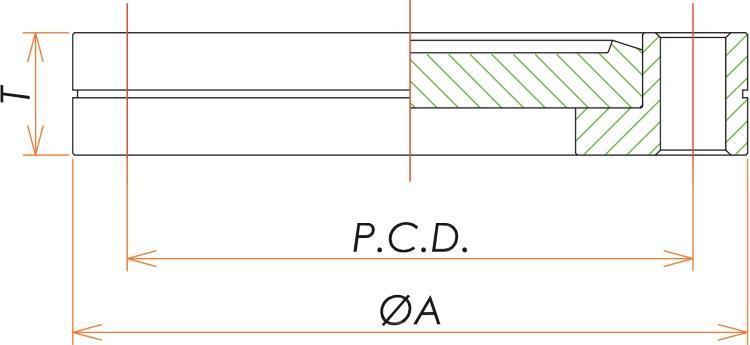

ICF54 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
54 54 10 43 φ6 キリ穴 6 SUS 304
ICF54 回転ブランクフランジ
製品コード ：20718    型式 ：ICF54R
11,700円 （税込12,870円）
詳細ページへ お問い合わせ
20096 / ICF70R 70 70 12.7 58.7 φ6.8 キリ穴 6 SUS 304
現在庫数
51個 当日出荷可能
欠品時
30営業日
4,900円 （税込5,390円）
ICF70 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
70 70 12.7 58.7 φ6.8 キリ穴 6 SUS 304
ICF70 回転ブランクフランジ
製品コード ：20096    型式 ：ICF70R
4,900円 （税込5,390円）
詳細ページへ お問い合わせ
20705 / ICF70RT 70 70 12.7 58.7 M6 タップ 6 SUS 304
現在庫数
6個 当日出荷可能
欠品時
30営業日
5,500円 （税込6,050円）
ICF70 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
70 70 12.7 58.7 M6 タップ 6 SUS 304
ICF70 回転ブランクタップフランジ
製品コード ：20705    型式 ：ICF70RT
5,500円 （税込6,050円）
詳細ページへ お問い合わせ
26803 / ICF70R6LN 70 70 12.7 58.7 φ6.8 キリ穴 6 SUS316LN
現在庫数
50個 当日出荷可能
欠品時
別途回答
11,700円 （税込12,870円）
ICF70 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
70 70 12.7 58.7 φ6.8 キリ穴 6 SUS316LN
ICF70 回転 ブランクフランジ　SUS316LN
製品コード ：26803    型式 ：ICF70R6LN
11,700円 （税込12,870円）
詳細ページへ お問い合わせ
26813 / ICF70RT6LN 70 70 12.7 58.7 M6 タップ 6 SUS316LN
現在庫数
50個 当日出荷可能
欠品時
別途回答
13,700円 （税込15,070円）
ICF70 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
70 70 12.7 58.7 M6 タップ 6 SUS316LN
ICF70 回転ブランクタップフランジ　SUS316LN
製品コード ：26813    型式 ：ICF70RT6LN
13,700円 （税込15,070円）
詳細ページへ お問い合わせ
22598 / ICF86R 86 85.7 16 72.4 φ8.43 キリ穴 8 SUS 304
現在庫数
4個 当日出荷可能
欠品時
別途回答
8,200円 （税込9,020円）
ICF86 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
86 85.7 16 72.4 φ8.43 キリ穴 8 SUS 304
ICF86 回転ブランクフランジ
製品コード ：22598    型式 ：ICF86R
8,200円 （税込9,020円）
詳細ページへ お問い合わせ
22599 / ICF86RT 86 85.7 16 72.4 M8 タップ 8 SUS 304
現在庫数
2個 当日出荷可能
欠品時
別途回答
9,900円 （税込10,890円）
ICF86 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
86 85.7 16 72.4 M8 タップ 8 SUS 304
ICF86 回転ブランクタップフランジ
製品コード ：22599    型式 ：ICF86RT
9,900円 （税込10,890円）
詳細ページへ お問い合わせ
20407 / ICF114R 114 114 17.5 92.2 φ8.4 キリ穴 8 SUS 304
現在庫数
16個 当日出荷可能
欠品時
30営業日
12,100円 （税込13,310円）
ICF114 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
114 114 17.5 92.2 φ8.4 キリ穴 8 SUS 304
ICF114 回転ブランクフランジ
製品コード ：20407    型式 ：ICF114R
12,100円 （税込13,310円）
詳細ページへ お問い合わせ
20706 / ICF114RT 114 114 17.5 92.2 M8 タップ 8 SUS 304
現在庫数
4個 当日出荷可能
欠品時
別途回答
14,800円 （税込16,280円）
ICF114 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
114 114 17.5 92.2 M8 タップ 8 SUS 304
ICF114 回転ブランクタップフランジ
製品コード ：20706    型式 ：ICF114RT
14,800円 （税込16,280円）
詳細ページへ お問い合わせ
26805 / ICF114R6LN 114 114 17.5 92.2 φ8.4 キリ穴 8 SUS316LN
現在庫数
10個 当日出荷可能
欠品時
別途回答
47,100円 （税込51,810円）
ICF114 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
114 114 17.5 92.2 φ8.4 キリ穴 8 SUS316LN
ICF114 回転 ブランクフランジ　SUS316LN
製品コード ：26805    型式 ：ICF114R6LN
47,100円 （税込51,810円）
詳細ページへ お問い合わせ
26815 / ICF114RT6LN 114 114 17.5 92.2 M8 タップ 8 SUS316LN
現在庫数
10個 当日出荷可能
欠品時
別途回答
57,100円 （税込62,810円）
ICF114 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
114 114 17.5 92.2 M8 タップ 8 SUS316LN
ICF114 回転ブランクタップフランジ　SUS316LN
製品コード ：26815    型式 ：ICF114RT6LN
57,100円 （税込62,810円）
詳細ページへ お問い合わせ
22192 / ICF117R 117 117 19.1 102.4 φ8.4 キリ穴 10 SUS 304
現在庫数
4個 当日出荷可能
欠品時
別途回答
13,700円 （税込15,070円）
ICF117 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
117 117 19.1 102.4 φ8.4 キリ穴 10 SUS 304
ICF117 回転ブランクフランジ
製品コード ：22192    型式 ：ICF117R
13,700円 （税込15,070円）
詳細ページへ お問い合わせ
22193 / ICF117RT 117 117 19.1 102.4 M8 タップ 10 SUS 304
現在庫数
2個 当日出荷可能
欠品時
別途回答
17,100円 （税込18,810円）
ICF117 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
117 117 19.1 102.4 M8 タップ 10 SUS 304
ICF117 回転ブランクタップフランジ
製品コード ：22193    型式 ：ICF117RT
17,100円 （税込18,810円）
詳細ページへ お問い合わせ
20399 / ICF152R 152 152 20 130.3 φ8.4 キリ穴 16 SUS 304
現在庫数
8個 当日出荷可能
欠品時
別途回答
17,300円 （税込19,030円）
ICF152 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
152 152 20 130.3 φ8.4 キリ穴 16 SUS 304
ICF152 回転ブランクフランジ
製品コード ：20399    型式 ：ICF152R
17,300円 （税込19,030円）
詳細ページへ お問い合わせ
20707 / ICF152RT 152 152 20 130.3 M8 タップ 16 SUS 304
現在庫数
1個 当日出荷可能
欠品時
30営業日
21,400円 （税込23,540円）
ICF152 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
152 152 20 130.3 M8 タップ 16 SUS 304
ICF152 回転ブランクタップフランジ
製品コード ：20707    型式 ：ICF152RT
21,400円 （税込23,540円）
詳細ページへ お問い合わせ
26807 / ICF152R6LN 152 152 20 130.3 φ8.4 キリ穴 16 SUS316LN
現在庫数
5個 当日出荷可能
欠品時
別途回答
90,700円 （税込99,770円）
ICF152 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
152 152 20 130.3 φ8.4 キリ穴 16 SUS316LN
ICF152 回転 ブランクフランジ　SUS316LN
製品コード ：26807    型式 ：ICF152R6LN
90,700円 （税込99,770円）
詳細ページへ お問い合わせ
26817 / ICF152RT6LN 152 152 20 130.3 M8 タップ 16 SUS316LN
現在庫数
5個 当日出荷可能
欠品時
別途回答
99,900円 （税込109,890円）
ICF152 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
152 152 20 130.3 M8 タップ 16 SUS316LN
ICF152 回転ブランクタップフランジ　SUS316LN
製品コード ：26817    型式 ：ICF152RT6LN
99,900円 （税込109,890円）
詳細ページへ お問い合わせ
20418 / ICF203R 203 203 22 181 φ8.4 キリ穴 20 SUS 304
現在庫数
9個 当日出荷可能
欠品時
30営業日
50,100円 （税込55,110円）
ICF203 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
203 203 22 181 φ8.4 キリ穴 20 SUS 304
ICF203 回転ブランクフランジ
製品コード ：20418    型式 ：ICF203R
50,100円 （税込55,110円）
詳細ページへ お問い合わせ
20708 / ICF203RT 203 203 22 181 M8 タップ 20 SUS 304
現在庫数
1個 当日出荷可能
欠品時
別途回答
62,200円 （税込68,420円）
ICF203 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
203 203 22 181 M8 タップ 20 SUS 304
ICF203 回転ブランクタップフランジ
製品コード ：20708    型式 ：ICF203RT
62,200円 （税込68,420円）
詳細ページへ お問い合わせ
26808 / ICF203R6LN 203 203 22 181 φ8.4 キリ穴 20 SUS316LN
現在庫数
2個 当日出荷可能
欠品時
別途回答
119,100円 （税込131,010円）
ICF203 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
203 203 22 181 φ8.4 キリ穴 20 SUS316LN
ICF203 回転 ブランクフランジ　SUS316LN
製品コード ：26808    型式 ：ICF203R6LN
119,100円 （税込131,010円）
詳細ページへ お問い合わせ
26818 / ICF203RT6LN 203 203 22 181 M8 タップ 20 SUS316LN
現在庫数
3個 当日出荷可能
欠品時
別途回答
141,100円 （税込155,210円）
ICF203 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
203 203 22 181 M8 タップ 20 SUS316LN
ICF203 回転ブランクタップフランジ　SUS316LN
製品コード ：26818    型式 ：ICF203RT6LN
141,100円 （税込155,210円）
詳細ページへ お問い合わせ
20382 / ICF253R 253 253 25 231.8 φ8.4 キリ穴 24 SUS 304
現在庫数
2個 当日出荷可能
欠品時
別途回答
77,100円 （税込84,810円）
ICF253 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
253 253 25 231.8 φ8.4 キリ穴 24 SUS 304
ICF253 回転ブランクフランジ
製品コード ：20382    型式 ：ICF253R
77,100円 （税込84,810円）
詳細ページへ お問い合わせ
20709 / ICF253RT 253 253 25 231.8 M8 タップ 24 SUS 304
現在庫数
3個 当日出荷可能
欠品時
別途回答
97,700円 （税込107,470円）
ICF253 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
253 253 25 231.8 M8 タップ 24 SUS 304
ICF253 回転ブランクタップフランジ
製品コード ：20709    型式 ：ICF253RT
97,700円 （税込107,470円）
詳細ページへ お問い合わせ
26809 / ICF253R6LN 253 253 25 231.8 φ8.4 キリ穴 24 SUS316LN
現在庫数
3個 当日出荷可能
欠品時
別途回答
271,100円 （税込298,210円）
ICF253 回転 ブランクフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
253 253 25 231.8 φ8.4 キリ穴 24 SUS316LN
ICF253 回転 ブランクフランジ　SUS316LN
製品コード ：26809    型式 ：ICF253R6LN
271,100円 （税込298,210円）
詳細ページへ お問い合わせ
26819 / ICF253RT6LN 253 253 25 231.8 M8 タップ 24 SUS316LN
現在庫数
3個 当日出荷可能
欠品時
別途回答
311,100円 （税込342,210円）
ICF253 回転ブランクタップフランジ　SUS316LN 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
253 253 25 231.8 M8 タップ 24 SUS316LN
ICF253 回転ブランクタップフランジ　SUS316LN
製品コード ：26819    型式 ：ICF253RT6LN
311,100円 （税込342,210円）
詳細ページへ お問い合わせ
24058 / ICF305R 305 305 25.9 284 φ8.5 キリ穴 32 SUS 304
現在庫数
5個 当日出荷可能
欠品時
別途回答
112,300円 （税込123,530円）
ICF305 回転ブランクフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
305 305 25.9 284 φ8.5 キリ穴 32 SUS 304
ICF305 回転ブランクフランジ
製品コード ：24058    型式 ：ICF305R
112,300円 （税込123,530円）
詳細ページへ お問い合わせ
24059 / ICF305RT 305 305 25.9 284 M8 タップ 32 SUS 304
現在庫数
3個 当日出荷可能
欠品時
別途回答
116,100円 （税込127,710円）
ICF305 回転ブランクタップフランジ 寸法画像
ICF A T P.C.D ボルト穴径（深さ） キリ穴・タップ ボルト穴数 フランジ材質
305 305 25.9 284 M8 タップ 32 SUS 304
ICF305 回転ブランクタップフランジ
製品コード ：24059    型式 ：ICF305RT
116,100円 （税込127,710円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

フランジ材質

キリ穴・タップ

ICF 回転ブランクフランジ SUS カタログ画像
17時までのご注文で当日出荷受付 営業時間9：00～18：00　土日祝除く
お問い合わせ
以下のフォームにご記入下さい。
お問い合わせ内容確認後、
担当よりご連絡差し上げます。

ご利用いただくにはログインまたは会員登録をお願いします。

会員登録がお済みでない方

会員登録をすれば、便利な機能がご利用いただけます。

ぜひご登録ください！

※新規会員登録をお申し込み頂いてから本登録となるまで、数日間かかる場合があります。また当社の判断によりお断りする場合があります。
