ICF152 サファイアガラス ビューポート

ICF152 サファイアガラス ビューポート

画像にマウスを合わせると拡大されます

ICF152 サファイアガラス ビューポート
この製品をシェアする
製品コード :20279 型式 :ICF152VPSA

▼ビューポート サファイア
・ホウケイ酸ガラス/Duran®:チャンバー内の目視用
・光学用には石英やサファイヤなどの材質をご用意

▼以下のタイプが規格化されています
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG,CeFiX®,サニタリー
・窓材:
 ├ホウケイ酸ガラス
 ├サファイア(Al2O3)
 ├合成石英(SiO2)
 ├溶融石英(SiO2)
 ├フッ化マグネシウム(MgF2)
 ├フッ化カルシウム(CaF2)
 ├ゲルマニウム(Ge)
 ├ジンクセレン(ZnSe)
 └鉛ガラス
・非磁性フランジ品(チタン、SUS316L)もご用意しております
・開閉可能なビューポート(一覧)もございます

▼オプション(ICFフランジのみ)
・ビューポートカバー(一覧)
・ビューポートシャッター(一覧)

▼特注品も対応いたします
・窓材やフランジサイズの変更も承ります
・ARコート(反射防止膜)加工もご相談承ります
・レーザーが照射位置に跳ね返らないよう、窓材を斜めに取り付けることも可能です
・ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ARコートのご依頼の際には使用波長を、レーザー耐性が必要な場合には使用するレーザーの詳細もご教示ください

精密洗浄のご依頼はこちらから

基本情報
サファイア
RoHS2対応
921,600 円 (税込1,013,760円)
現在庫数
2個
当日出荷可能
欠品時
別途回答
この製品のお問い合わせ
この製品をシェアする
製品コード / 型式 NW/KF ICF A H T(ガラス厚) V(有効径) フランジ材質 最高温度 最低温度 対応レーザー
在庫・納期
単価(税込)
20279 / ICF152VPSA - 152 152 20 4 100 SUS 316L 450℃ -196℃ UV
現在庫数
2個 当日出荷可能
欠品時
別途回答
921,600円 (税込1,013,760円)
ICF152 サファイアガラス ビューポート 寸法画像
NW/KF ICF A H T(ガラス厚) V(有効径) フランジ材質 最高温度 最低温度 対応レーザー
- 152 152 20 4 100 SUS 316L 450℃ -196℃ UV
製品コード :20279    型式 :ICF152VPSA
921,600円 (税込1,013,760円)

型式を絞り込む

フランジ

フランジ材質

対応レーザー

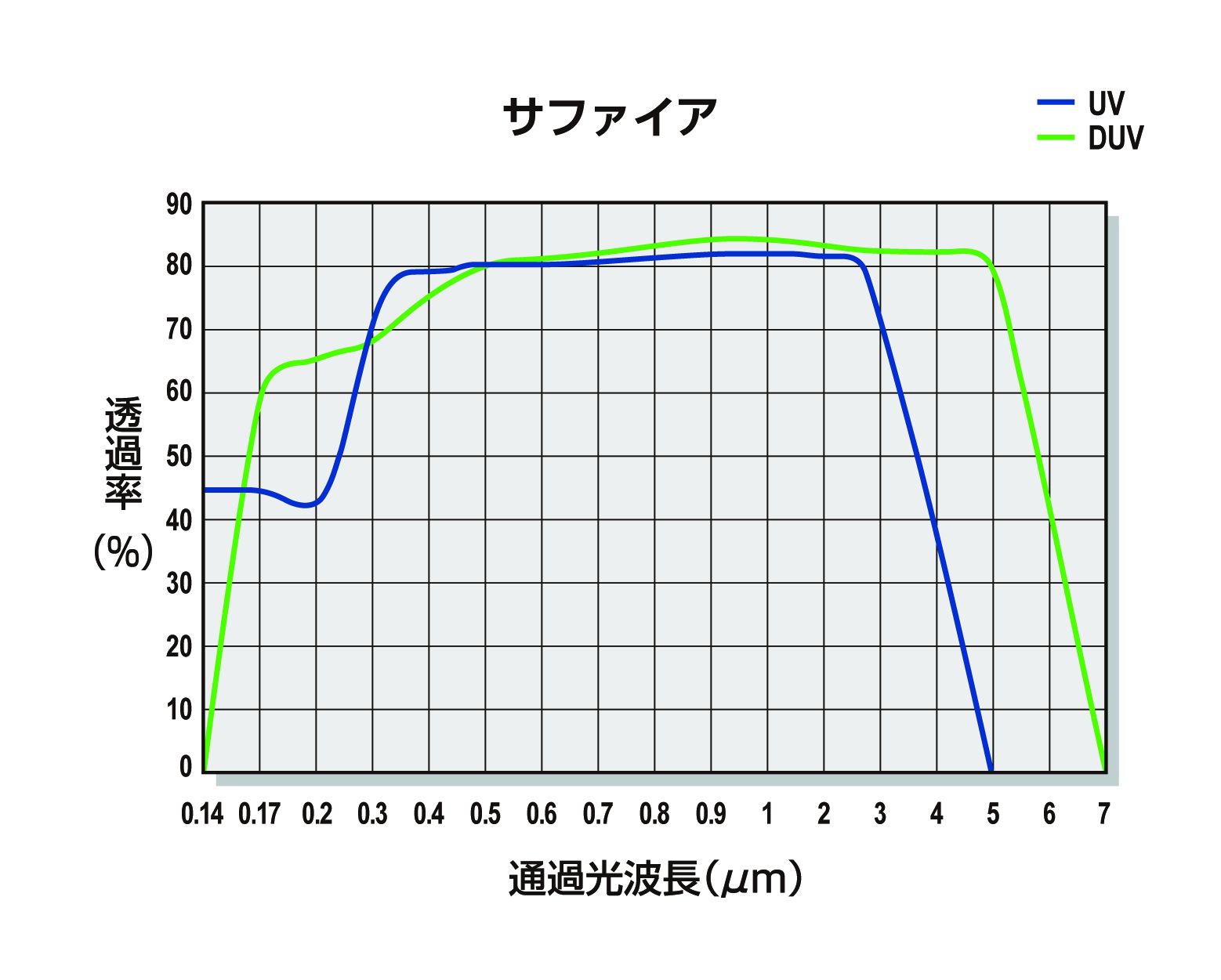

ICF152 サファイアガラス ビューポート カタログ画像
波長
波長
波長一覧
波長
