端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |

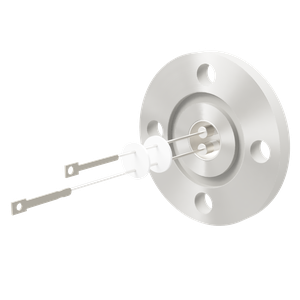

小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
NW | 16 |
A | 30 |
B | 6 |
C | 75.1 |
D | 24.8 |
E | 100.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
NW | 25 |
A | 40 |
B | 6 |
C | 82.6 |
D | 32.3 |
E | 108 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
NW | 40 |
A | 55 |
B | 6 |
C | 82.6 |
D | 32.3 |
E | 108 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
ICF | 34 |
A | 34 |
B | 7.5 |
C | 71.9 |
D | 21.6 |
E | 97.3 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
ICF | 70 |
A | 70 |
B | 12.7 |
C | 83.1 |
D | 32.8 |
E | 108.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VF | 20 |
A | 80 |
B | 8 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VG | 20 |
A | 80 |
B | 8 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VF | 25 |
A | 90 |
B | 8 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VG | 25 |
A | 90 |
B | 8 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VF | 40 |
A | 105 |
B | 10 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
小型コネクタ 熱電対 K タイプ(クロメル® / アルメル®)
OMEGA™ 社製小型コネクタと勘合可能な温度計測用K タイプ熱電対(クロメル®・アルメル®)コネクタです。
1 対タイプ及び1 対+電流導入端子のコンビネ-ションタイプ2 種類を標準規格化しております。
NW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空側素線(先端溶接タイプ)、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
端子数 | 1 |
---|---|
対数(熱電対) | 1 |
タイプ | OMEGA™熱電対Kタイプ |
電流値: 全体 | Milli |
耐電圧: DC | Milli V |
接続タイプ | OMEGA™ |
電極 | クロメル® / アルメル® |
フランジ材質 | SUS 304 |
スリーブ | SUS 304 |
絶縁体 | アルミナセラミック |
最高温度 | 300℃ |
最低温度 | -196℃ |
リークレート | <1.3x10<sup>-10</sup>Pa・㎥/sec |
VG | 40 |
A | 105 |
B | 10 |
C | 85.1 |
D | 30.8 |
E | 110.5 |
