真空配管部品 フランジ 製品一覧 真空配管部品
製品 75件 (41 ～60 件)
- 表示件数
- 表示切替
-
製品コード ：22917
型式 ：ISOF320F324.4B▼ISO-K フランジ
・ISO-K (ISO-MF)規格
・加工用穴あきフランジ
・フランジ径により使用するクランプの数、ねじ径が異なります
・センターリングを挟んでご使用ください
▼ISO-F フランジ
・ISO-F (ISO-BT)規格
・加工用穴あきフランジ
・ボルト締結タイプ
・センターリングを挟んでご使用ください
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ISO)：63，80，100，160，200，250
・材質：SUS304
・ブランクフランジ、穴あきフランジを標準規格化
・ISOフランジの適用パイプ径はJIS規格パイプとは異なる場合がございます
▼その他
・規格変換ニップル(一覧)も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L RoHS2対応 ○ ISO-F 320 A 425 B 318 C 324.4 E 318 T 20 T1 12.4 T2 0 P.C.D 395 ボルト穴径（深さ） φ14 ボルト穴数 12 適用パイプ外径 254 -

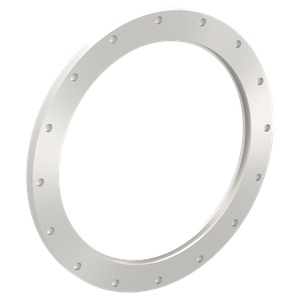

製品コード ：22918
型式 ：ISOF400F406.9B▼ISO-K フランジ
・ISO-K (ISO-MF)規格
・加工用穴あきフランジ
・フランジ径により使用するクランプの数、ねじ径が異なります
・センターリングを挟んでご使用ください
▼ISO-F フランジ
・ISO-F (ISO-BT)規格
・加工用穴あきフランジ
・ボルト締結タイプ
・センターリングを挟んでご使用ください
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ISO)：63，80，100，160，200，250
・材質：SUS304
・ブランクフランジ、穴あきフランジを標準規格化
・ISOフランジの適用パイプ径はJIS規格パイプとは異なる場合がございます
▼その他
・規格変換ニップル(一覧)も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L RoHS2対応 ○ ISO-F 400 A 510 B 396.8 C 406.9 E 400 T 20.1 T1 10.7 T2 4.8 P.C.D 480.1 ボルト穴径（深さ） φ14 ボルト穴数 16 適用パイプ外径 254 -
製品コード ：24047
型式 ：ISOK63PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 63 入数 10 -
製品コード ：24048
型式 ：ISOK80PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 80 A 114 B 15 入数 10
-
製品コード ：24049
型式 ：ISOK100PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 100 A 133 B 15 入数 10 -
製品コード ：24050
型式 ：ISOK160PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 160 A 183 B 15 入数 10 -
製品コード ：24786
型式 ：ISOK200PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 200 入数 10 -
製品コード ：24787
型式 ：ISOK250PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 250 入数 10
-
製品コード ：22172
型式 ：ISOK320PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 320 入数 10 -
製品コード ：22173
型式 ：ISOK400PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 400 入数 10 -
製品コード ：24741
型式 ：ISOF63PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 63 入数 10 -
製品コード ：24742
型式 ：ISOF100PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 100 入数 10
-
製品コード ：24743
型式 ：ISOF160PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 160 入数 10 -
製品コード ：24744
型式 ：ISOF200PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 200 入数 10 -
製品コード ：24745
型式 ：ISOF250PC▼フランジ保護キャップ
・フランジサイズ(ISO)：63，80，100，160，200，250，320，400
・真空フランジのシール面を保護
※シール面保護のためフランジは必ずキャップを付けて保管ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ISO 250 入数 10 -
製品コード ：25134
型式 ：ISOK63HNI▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ：34，70，70(ワイドタイプ)，114，152，203，253
・ISO-Kフランジ，ISO-Fフランジ：63，80，100，160，200，250
・NW/KFフランジ：10，16，25，40，50，63，80，100，125，160，200，250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L ISO-K 63 A 95 C 63.5 D 60.2 L（長さ） 100
-
製品コード ：25135
型式 ：ISOK80HNI▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ：34，70，70(ワイドタイプ)，114，152，203，253
・ISO-Kフランジ，ISO-Fフランジ：63，80，100，160，200，250
・NW/KFフランジ：10，16，25，40，50，63，80，100，125，160，200，250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L ISO-K 80 A 110 C 76.2 D 72.9 L（長さ） 100 -
製品コード ：25136
型式 ：ISOK100HNI▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ：34，70，70(ワイドタイプ)，114，152，203，253
・ISO-Kフランジ，ISO-Fフランジ：63，80，100，160，200，250
・NW/KFフランジ：10，16，25，40，50，63，80，100，125，160，200，250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L ISO-K 100 A 130 C 101.6 D 97.4 L（長さ） 100 -
製品コード ：25137
型式 ：ISOK160HNI▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ：34，70，70(ワイドタイプ)，114，152，203，253
・ISO-Kフランジ，ISO-Fフランジ：63，80，100，160，200，250
・NW/KFフランジ：10，16，25，40，50，63，80，100，125，160，200，250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L ISO-K 160 A 180.1 C 152.4 D 148.1 L（長さ） 100 -
製品コード ：25138
型式 ：ISOK200HNI▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理：GBB
・フランジサイズ(ISO)：63，80，100，160，200，250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ：34，70，70(ワイドタイプ)，114，152，203，253
・ISO-Kフランジ，ISO-Fフランジ：63，80，100，160，200，250
・NW/KFフランジ：10，16，25，40，50，63，80，100，125，160，200，250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304L ISO-K 200 A 240 C 203.2 D 197.2 L（長さ） 100
