真空配管部品 エルボ 製品一覧 真空配管部品
サブカテゴリ 2件 (1 ～2 件)
製品 18件 (1 ～18 件)
- 表示件数
- 表示切替
-
製品コード ：20046
型式 ：ICF34EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 34 A 34 C 19.1 D 15.7 L（長さ） 47.7 形状 90° -
製品コード ：25146
型式 ：ICF34EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 34 A 34 C 19.1 D 15.8 L（長さ） 24 形状 45° -
製品コード ：22878
型式 ：ICF54EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 54 A 54 C 25.4 D 22.1 L（長さ） 47.7 形状 90° -

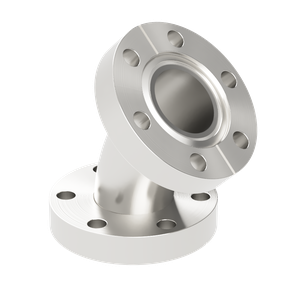

製品コード ：25147
型式 ：ICF54EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 54 A 54 C 25.4 D 22.1 L（長さ） 29 形状 45°
-
製品コード ：20072
型式 ：ICF70EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 70 A 70 C 38 D 35 L（長さ） 54.2 形状 90° -
製品コード ：25148
型式 ：ICF70EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 70 A 70 C 39 D 35 L（長さ） 45 形状 45° -
製品コード ：20487
型式 ：ICF114EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 114 A 114 C 63.5 D 60.2 L（長さ） 93 形状 90° -
製品コード ：25149
型式 ：ICF114EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 114 A 114 C 64 D 61 L（長さ） 86 形状 45°
-
製品コード ：25150
型式 ：ICF117EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 117 A 117 C 76.2 D 72.9 L（長さ） 101 形状 45° -
製品コード ：20379
型式 ：ICF152EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 152 A 152 C 101.6 D 95.6 L（長さ） 144 形状 90° -
製品コード ：25151
型式 ：ICF152EL45▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 152 A 152 C 101.6 D 98.3 L（長さ） 132 形状 45° -
製品コード ：20774
型式 ：ICF203EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 203 A 203 C 153 D 147 L（長さ） 167 形状 90°
-
製品コード ：20775
型式 ：ICF253EL▼ICF エルボ 90° / 45°
・超高真空対応
・配管の角度変更等に使用可能
・フランジサイズ(ICF)：34，70，114，152，203，253
▼エルボ管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・材質：SUS304、NWのみ：アルミ，ガラス
・角度：45°，90°
▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 253 A 253 C 203 D 197 L（長さ） 203 形状 90° -
製品コード ：25958
型式 ：ICF70/34EL▼ICF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
▼以下のタイプが規格化されています
・フランジサイズ(ICF)：34，70，114，152
・材質：SUS304
・各種規格変換ニップルもご用意しております
・NWの変換エルボはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 34 ICF 70 A 34 B 70 C 19.1 D 15.8 L（長さ） 44 -
製品コード ：25959
型式 ：ICF114/34EL▼ICF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
▼以下のタイプが規格化されています
・フランジサイズ(ICF)：34，70，114，152
・材質：SUS304
・各種規格変換ニップルもご用意しております
・NWの変換エルボはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 34 ICF 114 A 34 B 70 C 19.1 D 15.8 L（長さ） 60 -
製品コード ：25960
型式 ：ICF114/70EL▼ICF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
▼以下のタイプが規格化されています
・フランジサイズ(ICF)：34，70，114，152
・材質：SUS304
・各種規格変換ニップルもご用意しております
・NWの変換エルボはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 70 ICF 114 A 70 B 114 C 43 D 36.7 L（長さ） 90
-
製品コード ：25961
型式 ：ICF152/70EL▼ICF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
▼以下のタイプが規格化されています
・フランジサイズ(ICF)：34，70，114，152
・材質：SUS304
・各種規格変換ニップルもご用意しております
・NWの変換エルボはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 70 ICF 152 A 70 B 152 C 43 D 36.7 L（長さ） 100 -
製品コード ：25962
型式 ：ICF152/114EL▼ICF 変換エルボ 90°
・配管の口径変換と角度調整を一度に行えます
▼以下のタイプが規格化されています
・フランジサイズ(ICF)：34，70，114，152
・材質：SUS304
・各種規格変換ニップルもご用意しております
・NWの変換エルボはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0相当） RoHS2対応 ○ ICF 114 ICF 152 A 114 B 152 C 60.8 D 54.5 L（長さ） 125
