真空配管部品 ゲージポート/ウィルソンシール 製品一覧 真空配管部品
製品 133件 (121 ～133 件)
- 表示件数
- 表示切替
-
製品コード ：21679
型式 ：NW40GP1/2▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 40 接続径(φ) 1/2 inch A 55 B 23.8 E 12.7 L（長さ） 44.2 -

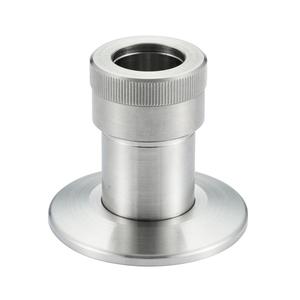

製品コード ：21980
型式 ：NW40GP3/4▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 40 接続径(φ) 3/4 inch A 55 B 30.2 E 19.05 L（長さ） 49.2 -
製品コード ：21662
型式 ：NW40GP1/1▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 40 接続径(φ) 1/1 inch A 55 B 39.7 E 25.4 L（長さ） 48.2 -
製品コード ：20524
型式 ：NW40GP15▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 40 接続径(φ) 15 mm A 55 B 40 E 15 L（長さ） 69.5
-
製品コード ：20213
型式 ：NW40GP18▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 40 接続径(φ) 18 mm A 55 B 40 E 18 L（長さ） 68 -
製品コード ：25286
型式 ：NW50GP1/8▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 1/8 inch A 75 B 14.3 E 3.18 L（長さ） 34 -
製品コード ：21668
型式 ：NW50GP1/4▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 1/4 inch A 75 B 17.5 E 6.35 L（長さ） 36.5 -
製品コード ：21674
型式 ：NW50GP3/8▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 3/8 inch A 75 B 20.6 E 9.53 L（長さ） 39.8
-
製品コード ：21680
型式 ：NW50GP1/2▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 1/2 inch A 75 B 23.8 E 12.7 L（長さ） 44.2 -
製品コード ：21981
型式 ：NW50GP3/4▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 3/4 inch A 75 B 30.2 E 19.05 L（長さ） 49.2 -
製品コード ：21663
型式 ：NW50GP1/1▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 1/1 inch A 75 B 39.7 E 25.4 L（長さ） 48.2 -
製品コード ：20241
型式 ：NW50GP15▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 15 mm A 75 B 40 E 15 L（長さ） 43
-
製品コード ：20242
型式 ：NW50GP18▼NW/KF ゲージポート/ウィルソンシール
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・段付きタイプ：真空引きしても差し込んだチューブなどが引き込まれずに止まります
・ボアードスルータイプ：内側に段差のないタイプ。チューブなどをチャンバー内部まで導入したい場合にお選びください
・真空グリスなどは必要ありません
・フランジサイズ(NW)：10，16，25，40，50
▼以下のタイプが規格化されています(一覧)
・穴径(インチ)：1/8，1/4，3/8，1/2，3/4，1，1-1/4，1-1/2，2
・穴径(ミリ)：2，3，4，5，6，8，10，12，15，18
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
※ゲージポート単体はこちら
▼オプション
・ポートとして使用しない間の封止プラグもご用意しております
・ポート数の変更や、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ NW/KF 50 接続径(φ) 18 mm A 75 B 40 E 18 L（長さ） 58
