真空配管部品 EVAC Glass™ ガラスクロス 製品一覧 ビューポート

サブカテゴリ 2件 (1 ~2 件)

製品 16件 (1 ~16 件)

表示件数
表示切替
  • 製品コード :30737
    型式 :33.171.710

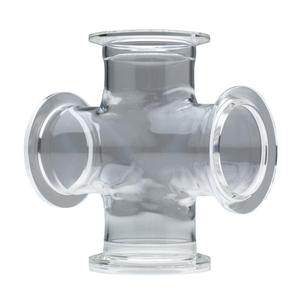

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 10
    A 80
    B 40
    C 12.4
    D 16
  • 製品コード :30528
    型式 :33.171.716

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 16
    A 80
    B 40
    C 16.4
    D 20
  • 製品コード :30128
    型式 :33.171.725

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 25
    A 100
    B 50
    C 26
    D 30
  • 製品コード :30129
    型式 :33.171.740

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 40
    A 130
    B 65
    C 41.4
    D 46
  • 製品コード :30355
    型式 :33.171.750

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 50
    A 140
    B 70
    C 51
    D 56
  • 製品コード :30638
    型式 :33.171.763

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 Duran®(ホウケイ酸ガラス)
    最高温度 450℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    NW 63
    A 150
    B 75
    C 70.6
    D 75
  • 製品コード :30738
    型式 :33.171.810

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 10
    A 80
    B 40
    C 13
    D 16
  • 製品コード :30648
    型式 :33.171.816

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 16
    A 80
    B 40
    C 17
    D 20
  • 製品コード :30649
    型式 :33.171.825

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 25
    A 100
    B 50
    C 27
    D 30
  • 製品コード :30650
    型式 :33.171.840

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 40
    A 130
    B 65
    C 42
    D 46
  • 製品コード :30433
    型式 :33.171.850

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 50
    A 140
    B 70
    C 52
    D 57
  • 製品コード :30642
    型式 :33.171.863

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 63
    A 150
    B 75
    C 70.6
    D 75
  • 製品コード :30786
    型式 :33.271.808

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 80
    C 83
    D 89
    L(長さ) 196
    X 98
  • 製品コード :30787
    型式 :33.271.810

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 100
    C 102
    D 110
    L(長さ) 216
    X 108
  • 製品コード :31021
    型式 :33.271.812

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 125
    C 127
    D 135
    L(長さ) 236
    X 118
  • 製品コード :30789
    型式 :33.271.816

    ▼NW/KF クロス ガラス
    ・フランジサイズ(NW):10,16,25,40,50,63
    ・耐放射線領域、極低温でも使用可能
    ・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
    ・イオン注入装置等、極めてクリーンな用途には石英が最適
    ・ガラス配管の接続には専用のセンターリングクランプをお選びください
     ※締結時はトルクのかけすぎにご注意ください

    ▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
    ・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160
    ・材質: Duran®(ホウケイ酸ガラス),石英
    ・Duran®(ホウケイ酸ガラス):可視用。紫外光を遮蔽することが可能です
    ・石英:紫外光を透過させるのに最適です

    ▼クロスは以下のタイプが規格化されています(一覧)
    ・フランジサイズ(NW):10,16,25,40,50,63,80,100,125,160,200,250
    ・材質:SUS304,アルミ,ガラス
    ・4方、5方、6方クロスのほか、角度付き異形クロスや規格変換クロスもラインアップ(SUSのみ)
    ・ICFやJIS、ISO®-Kフランジのクロスもご用意しております

    ▼その他
    ・チューブや継手などへの各種変換アダプタもご用意しております
    ・溶接用ショート・ロングフランジ(一覧)や、ティーやエルボなど各種配管も多彩なサイズでラインアップ
    ・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    フランジ材質 石英
    最高温度 1000℃
    最低温度 -50℃
    使用可能圧力 大気圧~10<sup>-7</sup>Pa
    対応シール 専用エラストマーシール
    加圧
    非磁性
    耐薬品性
    クリーンルーム対応
    絶縁性
    RoHS2対応
    耐放射線性
    NW 160
    C 153
    D 160
    L(長さ) 276
    X 138
17時までのご注文で当日出荷受付 営業時間9:00~18:00 土日祝除く
お問い合わせ
製品やカスタマイズについてなど、どのようなことでも
構いませんので、何かお問い合わせがある際には、
下記よりお気軽にご相談ください。

ご利用いただくにはログインまたは会員登録をお願いします。

会員登録がお済みでない方

会員登録をすれば、便利な機能がご利用いただけます。

ぜひご登録ください!

※新規会員登録をお申し込み頂いてから本登録となるまで、数日間かかる場合があります。また当社の判断によりお断りする場合があります。
