▼ISO-K フランジ
・ISO-K (ISO-MF)規格
・加工用穴あきフランジ
・フランジ径により使用するクランプの数、ねじ径が異なります
・センターリングを挟んでご使用ください
▼ISO-F フランジ
・ISO-F (ISO-BT)規格
・加工用穴あきフランジ
・ボルト締結タイプ
・センターリングを挟んでご使用ください
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ISO):63,80,100,160,200,250
・材質:SUS304
・ブランクフランジ、穴あきフランジを標準規格化
・ISOフランジの適用パイプ径はJIS規格パイプとは異なる場合がございます
▼その他
・規格変換ニップル(一覧)も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
RoHS2対応 | ○ |
ISO-F | 320 |
A | 425 |
B | 318 |
C | 324.4 |
E | 318 |
T | 20 |
T1 | 12.4 |
T2 | 0 |
P.C.D | 395 |
ボルト穴径(深さ) | φ14 |
ボルト穴数 | 12 |
適用パイプ外径 | 254 |
▼ISO-K フランジ
・ISO-K (ISO-MF)規格
・加工用穴あきフランジ
・フランジ径により使用するクランプの数、ねじ径が異なります
・センターリングを挟んでご使用ください
▼ISO-F フランジ
・ISO-F (ISO-BT)規格
・加工用穴あきフランジ
・ボルト締結タイプ
・センターリングを挟んでご使用ください
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ISO):63,80,100,160,200,250
・材質:SUS304
・ブランクフランジ、穴あきフランジを標準規格化
・ISOフランジの適用パイプ径はJIS規格パイプとは異なる場合がございます
▼その他
・規格変換ニップル(一覧)も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
RoHS2対応 | ○ |
ISO-F | 400 |
A | 510 |
B | 396.8 |
C | 406.9 |
E | 400 |
T | 20.1 |
T1 | 10.7 |
T2 | 4.8 |
P.C.D | 480.1 |
ボルト穴径(深さ) | φ14 |
ボルト穴数 | 16 |
適用パイプ外径 | 254 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 63 |
A | 95 |
C | 63.5 |
D | 60.2 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 80 |
A | 110 |
C | 76.2 |
D | 72.9 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 100 |
A | 130 |
C | 101.6 |
D | 97.4 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 160 |
A | 180.1 |
C | 152.4 |
D | 148.1 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 200 |
A | 240 |
C | 203.2 |
D | 197.2 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-K | 250 |
A | 290 |
C | 254 |
D | 248 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 63 |
A | 130 |
C | 63.5 |
D | 60.2 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 80 |
A | 145 |
C | 76.2 |
D | 72.9 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 100 |
A | 165.1 |
C | 101.6 |
D | 97.4 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 160 |
A | 225 |
C | 152.4 |
D | 146.9 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 200 |
A | 285 |
C | 203.5 |
D | 197.2 |
L(長さ) | 100 |
▼ISO-K (ISO-MF) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Kはクロ―クランプ締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼ISO-F (ISO-BT) ハーフニップル
・穴あきパイプ付きISOフランジ
・ISO-Fはボルト締結タイプです
・センターリングを挟んでご使用ください
・SUS304品を標準規格化
・パイプ内面処理:GBB
・フランジサイズ(ISO):63,80,100,160,200,250
▼パイプ付きフランジは以下のタイプが規格化されています
・ICFフランジ:34,70,70(ワイドタイプ),114,152,203,253
・ISO-Kフランジ,ISO-Fフランジ:63,80,100,160,200,250
・NW/KFフランジ:10,16,25,40,50,63,80,100,125,160,200,250
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・パイプ長さや材質の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304L |
---|---|
ISO-F | 250 |
A | 335 |
C | 254 |
D | 250 |
L(長さ) | 100 |
▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 63 |
ISO-F | 63 |
A | 130 |
T | 12 |
ボルト穴径(深さ) | φ9 |
ボルト穴数 | 4 |
▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 80 |
ISO-F | 80 |
A | 145 |
T | 12 |
ボルト穴径(深さ) | φ9 |
ボルト穴数 | 8 |
▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 100 |
ISO-F | 100 |
A | 165 |
T | 12 |
ボルト穴径(深さ) | φ9 |
ボルト穴数 | 8 |
▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 160 |
ISO-F | 160 |
A | 225 |
T | 16 |
ボルト穴径(深さ) | φ11 |
ボルト穴数 | 8 |

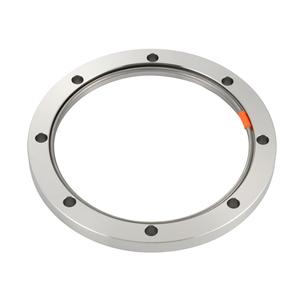

▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 200 |
ISO-F | 200 |
A | 285 |
T | 16 |
ボルト穴径(深さ) | φ11 |
ボルト穴数 | 12 |
▼ISO-K/ISO-F変換用回転フランジ
・ISO-Kフランジに取りつけることで、ISO-Fフランジとしてご使用いただけます
・取り付け後は回転フランジとなり、位相合わせがスムーズ
・フランジサイズ(ISO®):63,80,100,160,200,250,320,400
▼使用方法
・パイプ付きの場合、回転フランジをパイプ部に通す
・付属の金属リングを、お手持ちのISO-Kフランジ側面溝にはめ込む
・回転フランジをはめ込んだリングに引っ掛ける
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ISO-K | 250 |
ISO-F | 250 |
A | 335 |
T | 16 |
ボルト穴径(深さ) | φ11 |
ボルト穴数 | 12 |
