  1. 真空部品通販ならコスモ・テック
  2. フィードスルー（電流導入端子、気密端子）
  3. 同軸
  4. SHVタイプ
  5. フィードスルー 同軸 SHV-R グランドシールド 片側プラグ嵌合

フィードスルー 同軸 SHV-R グランドシールド 片側プラグ嵌合

フィードスルー 同軸 SHV-R グランドシールド 片側プラグ嵌合

Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・10kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SHV
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 グランドシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
10430 / N16SHR1 16 - - - 30 6 12.5 33 - 1
現在庫数
5個 当日出荷可能
欠品時
別途回答
35,500円 （税込39,050円）

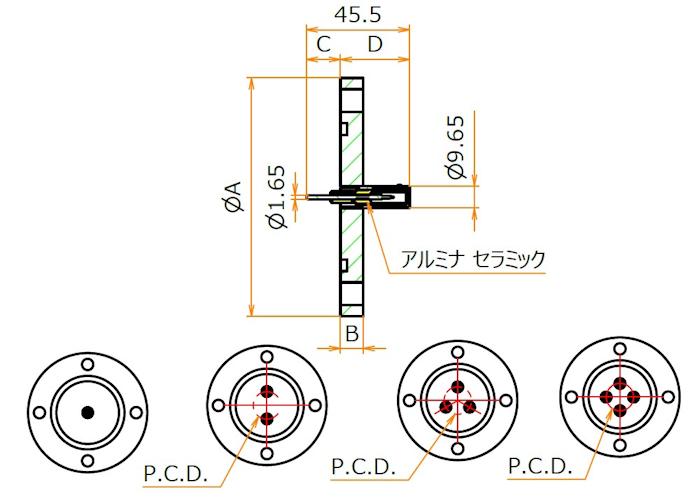

同軸 SHV-R 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 12.5 33 - 1
同軸 SHV-R 1個付き NW/KF16 フランジ
製品コード ：10430    型式 ：N16SHR1
35,500円 （税込39,050円）
詳細ページへ お問い合わせ
10431 / N25SHR1 25 - - - 40 6 12.5 33 - 1
現在庫数
20個 当日出荷可能
欠品時
別途回答
35,700円 （税込39,270円）

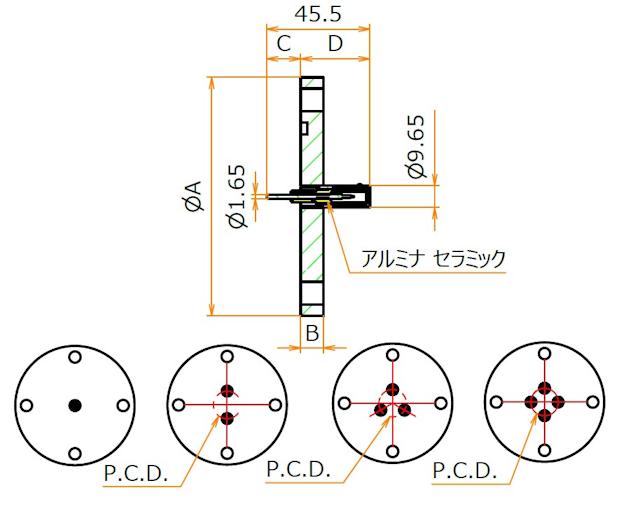

同軸 SHV-R 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 12.5 33 - 1
同軸 SHV-R 1個付き NW/KF25 フランジ
製品コード ：10431    型式 ：N25SHR1
35,700円 （税込39,270円）
詳細ページへ お問い合わせ
10197 / N40SHR1 40 - - - 55 6 12.5 33 - 1
現在庫数
5個 当日出荷可能
欠品時
30営業日
36,000円 （税込39,600円）
同軸 SHV-R 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 12.5 33 - 1
同軸 SHV-R 1個付き NW/KF40 フランジ
製品コード ：10197    型式 ：N40SHR1
36,000円 （税込39,600円）
詳細ページへ お問い合わせ
10228 / N40SHR2 40 - - - 55 6 12.5 33 24 2
現在庫数
5個 当日出荷可能
欠品時
別途回答
69,000円 （税込75,900円）
同軸 SHV-R 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 12.5 33 24 2
同軸 SHV-R 2個付き NW/KF40 フランジ
製品コード ：10228    型式 ：N40SHR2
69,000円 （税込75,900円）
詳細ページへ お問い合わせ
11178 / N40SHR3 40 - - - 55 6 12.5 33 24 3
欠品時
30営業日
97,700円 （税込107,470円）
同軸 SHV-R 3個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 12.5 33 24 3
同軸 SHV-R 3個付き NW/KF40 フランジ
製品コード ：11178    型式 ：N40SHR3
97,700円 （税込107,470円）
詳細ページへ お問い合わせ
10235 / N40SHR4 40 - - - 55 6 12.5 33 24 4
現在庫数
7個 当日出荷可能
欠品時
30営業日
125,000円 （税込137,500円）
同軸 SHV-R 4個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 12.5 33 24 4
同軸 SHV-R 4個付き NW/KF40 フランジ
製品コード ：10235    型式 ：N40SHR4
125,000円 （税込137,500円）
詳細ページへ お問い合わせ
10301 / C34SHR1 - 34 - - 34 7.5 13 32.5 - 1
現在庫数
29個 当日出荷可能
欠品時
別途回答
36,400円 （税込40,040円）
同軸 SHV-R 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 13 32.5 - 1
同軸 SHV-R 1個付き ICF34 フランジ
製品コード ：10301    型式 ：C34SHR1
36,400円 （税込40,040円）
詳細ページへ お問い合わせ
10436 / C70SHR1 - 70 - - 70 12.7 13 32.5 - 1
現在庫数
3個 当日出荷可能
欠品時
別途回答
37,500円 （税込41,250円）
同軸 SHV-R 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13 32.5 - 1
同軸 SHV-R 1個付き ICF70 フランジ
製品コード ：10436    型式 ：C70SHR1
37,500円 （税込41,250円）
詳細ページへ お問い合わせ
10049 / C70SHR2 - 70 - - 70 12.7 13 32.5 24 2
現在庫数
5個 当日出荷可能
完成待ち
3個 2023/06/23入荷予定
欠品時
別途回答
70,500円 （税込77,550円）
同軸 SHV-R 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13 32.5 24 2
同軸 SHV-R 2個付き ICF70 フランジ
製品コード ：10049    型式 ：C70SHR2
70,500円 （税込77,550円）
詳細ページへ お問い合わせ
10239 / C70SHR3 - 70 - - 70 12.7 13 32.5 24 3
現在庫数
10個 当日出荷可能
欠品時
別途回答
99,200円 （税込109,120円）
同軸 SHV-R 3個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13 32.5 24 3
同軸 SHV-R 3個付き ICF70 フランジ
製品コード ：10239    型式 ：C70SHR3
99,200円 （税込109,120円）
詳細ページへ お問い合わせ
10050 / C70SHR4 - 70 - - 70 12.7 13 32.5 24 4
現在庫数
20個 当日出荷可能
欠品時
別途回答
126,500円 （税込139,150円）
同軸 SHV-R 4個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13 32.5 24 4
同軸 SHV-R 4個付き ICF70 フランジ
製品コード ：10050    型式 ：C70SHR4
126,500円 （税込139,150円）
詳細ページへ お問い合わせ
11640 / F20SHR1 - - 20 - 80 8 15 30.5 - 1
欠品時
別途回答
37,200円 （税込40,920円）
同軸 SHV-R 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 15 30.5 - 1
同軸 SHV-R 1個付き VF20 フランジ
製品コード ：11640    型式 ：F20SHR1
37,200円 （税込40,920円）
詳細ページへ お問い合わせ
10826 / F25SHR1 - - 25 - 90 8 15 30.5 - 1
欠品時
別途回答
37,500円 （税込41,250円）
同軸 SHV-R 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15 30.5 - 1
同軸 SHV-R 1個付き VF25 フランジ
製品コード ：10826    型式 ：F25SHR1
37,500円 （税込41,250円）
詳細ページへ お問い合わせ
11641 / F25SHR2 - - 25 - 90 8 15 30.5 24 2
欠品時
30営業日
70,500円 （税込77,550円）
同軸 SHV-R 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15 30.5 24 2
同軸 SHV-R 2個付き VF25 フランジ
製品コード ：11641    型式 ：F25SHR2
70,500円 （税込77,550円）
詳細ページへ お問い合わせ
11642 / F40SHR1 - - 40 - 105 10 15 30.5 - 1
欠品時
別途回答
38,100円 （税込41,910円）
同軸 SHV-R 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15 30.5 - 1
同軸 SHV-R 1個付き VF40 フランジ
製品コード ：11642    型式 ：F40SHR1
38,100円 （税込41,910円）
詳細ページへ お問い合わせ
10858 / F40SHR2 - - 40 - 105 10 15 30.5 24 2
欠品時
30営業日
71,100円 （税込78,210円）
同軸 SHV-R 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15 30.5 24 2
同軸 SHV-R 2個付き VF40 フランジ
製品コード ：10858    型式 ：F40SHR2
71,100円 （税込78,210円）
詳細ページへ お問い合わせ
11643 / F40SHR3 - - 40 - 105 10 15 30.5 24 3
欠品時
別途回答
99,800円 （税込109,780円）
同軸 SHV-R 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15 30.5 24 3
同軸 SHV-R 3個付き VF40 フランジ
製品コード ：11643    型式 ：F40SHR3
99,800円 （税込109,780円）
詳細ページへ お問い合わせ
11644 / F40SHR4 - - 40 - 105 10 15 30.5 24 4
欠品時
別途回答
127,100円 （税込139,810円）
同軸 SHV-R 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15 30.5 24 4
同軸 SHV-R 4個付き VF40 フランジ
製品コード ：11644    型式 ：F40SHR4
127,100円 （税込139,810円）
詳細ページへ お問い合わせ
11645 / G20SHR1 - - - 20 80 8 15 30.5 - 1
欠品時
別途回答
37,200円 （税込40,920円）
同軸 SHV-R 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 15 30.5 - 1
同軸 SHV-R 1個付き VG20 フランジ
製品コード ：11645    型式 ：G20SHR1
37,200円 （税込40,920円）
詳細ページへ お問い合わせ
11646 / G25SHR1 - - - 25 90 8 15 30.5 - 1
欠品時
30営業日
37,500円 （税込41,250円）
同軸 SHV-R 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15 30.5 - 1
同軸 SHV-R 1個付き VG25 フランジ
製品コード ：11646    型式 ：G25SHR1
37,500円 （税込41,250円）
詳細ページへ お問い合わせ
11647 / G25SHR2 - - - 25 90 8 15 30.5 24 2
欠品時
30営業日
70,500円 （税込77,550円）
同軸 SHV-R 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15 30.5 24 2
同軸 SHV-R 2個付き VG25 フランジ
製品コード ：11647    型式 ：G25SHR2
70,500円 （税込77,550円）
詳細ページへ お問い合わせ
11648 / G40SHR1 - - - 40 105 10 15 30.5 - 1
欠品時
別途回答
38,100円 （税込41,910円）
同軸 SHV-R 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15 30.5 - 1
同軸 SHV-R 1個付き VG40 フランジ
製品コード ：11648    型式 ：G40SHR1
38,100円 （税込41,910円）
詳細ページへ お問い合わせ
11649 / G40SHR2 - - - 40 105 10 15 30.5 24 2
欠品時
別途回答
71,100円 （税込78,210円）
同軸 SHV-R 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15 30.5 24 2
同軸 SHV-R 2個付き VG40 フランジ
製品コード ：11649    型式 ：G40SHR2
71,100円 （税込78,210円）
詳細ページへ お問い合わせ
11650 / G40SHR3 - - - 40 105 10 15 30.5 24 5
欠品時
別途回答
99,800円 （税込109,780円）
同軸 SHV-R 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15 30.5 24 5
同軸 SHV-R 3個付き VG40 フランジ
製品コード ：11650    型式 ：G40SHR3
99,800円 （税込109,780円）
詳細ページへ お問い合わせ
11651 / G40SHR4 - - - 40 105 10 15 30.5 24 4
欠品時
別途回答
127,100円 （税込139,810円）
同軸 SHV-R 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15 30.5 24 4
同軸 SHV-R 4個付き VG40 フランジ
製品コード ：11651    型式 ：G40SHR4
127,100円 （税込139,810円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 SHV-R グランドシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 ソケットコンタクト φ1.6 同軸/高電圧用 圧着タイプ 10本入
接続部品 ソケットコンタクト φ1.6 同軸/高電圧用 圧着タイプ 10本入
製品コード ：15776
型式 ：SVC16-L18
7,300円 （税込8,030円）
接続部品 真空側 片側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
接続部品 真空側 片側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
製品コード ：14435
型式 ：VCK1000X/SHJ
31,300円 （税込34,430円）
接続部品 大気側プラグ SHV 用
接続部品 大気側プラグ SHV 用
製品コード ：10002
型式 ：ASP-SHV
3,900円 （税込4,290円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
製品コード ：14449
型式 ：ACV1000SH/XX
500円 （税込550円）
