フィードスルー 同軸 BNC-JJ グランドシールド 両側プラグ嵌合

フィードスルー 同軸 BNC-JJ グランドシールド 両側プラグ嵌合

Bayonet Naval Connectors
▼フィードスルー 同軸 BNC グランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・フローティングシールド
・片側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV(片側プラグタイプ)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ BNC
接続タイプ 真空側・大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
分類 フランジ付き端子
種類 グランドシールド
インピーダンス 50 Ω
周波数 4000 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応
このサブカテゴリのお問い合わせ

23 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW/KF ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
10098 / N16BJ1 16 - - - 30 4.8 3.5 33 - 1
現在庫数
5個 当日出荷可能
完成待ち
5個 2024/04/23入荷予定
欠品時
21営業日
55,600円 (税込61,160円)

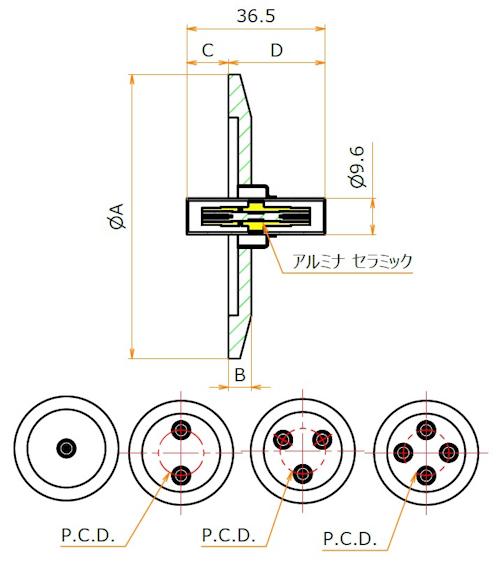

同軸 BNC-JJ 1個付き NW/KF16 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
16 - - - 30 4.8 3.5 33 - 1
製品コード :10098    型式 :N16BJ1
55,600円 (税込61,160円)
10102 / N25BJ1 25 - - - 40 6 11 25.5 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
56,700円 (税込62,370円)
同軸 BNC-JJ 1個付き NW/KF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 11 25.5 - 1
製品コード :10102    型式 :N25BJ1
56,700円 (税込62,370円)
10112 / N40BJ1 40 - - - 55 6 11 25.5 - 1
現在庫数
4個 当日出荷可能
欠品時
30営業日
57,000円 (税込62,700円)
同軸 BNC-JJ 1個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 - 1
製品コード :10112    型式 :N40BJ1
57,000円 (税込62,700円)
10422 / N40BJ2 40 - - - 55 6 11 25.5 20 2
現在庫数
9個 当日出荷可能
欠品時
30営業日
110,400円 (税込121,440円)
同軸 BNC-JJ 2個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 20 2
製品コード :10422    型式 :N40BJ2
110,400円 (税込121,440円)
10289 / N40BJ3 40 - - - 55 6 11 25.5 21 3
現在庫数
3個 当日出荷可能
欠品時
30営業日
157,700円 (税込173,470円)
同軸 BNC-JJ 3個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 21 3
製品コード :10289    型式 :N40BJ3
157,700円 (税込173,470円)
11198 / N50BJ4 50 - - - 75 6 11 25.5 28 4
現在庫数
1個 当日出荷可能
欠品時
21営業日
201,900円 (税込222,090円)
同軸 BNC-JJ 4個付き NW/KF50 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 11 25.5 28 4
製品コード :11198    型式 :N50BJ4
201,900円 (税込222,090円)
10023 / C34BJ1 - 34 - - 34 7.5 12 24.5 - 1
現在庫数
6個 当日出荷可能
欠品時
30営業日
57,400円 (税込63,140円)
同軸 BNC-JJ 1個付き ICF34 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 12 24.5 - 1
製品コード :10023    型式 :C34BJ1
57,400円 (税込63,140円)
10035 / C70BJ1 - 70 - - 70 12.7 11.5 25 - 1
現在庫数
33個 当日出荷可能
欠品時
30営業日
58,500円 (税込64,350円)
同軸 BNC-JJ 1個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 - 1
製品コード :10035    型式 :C70BJ1
58,500円 (税込64,350円)
10227 / C70BJ2 - 70 - - 70 12.7 11.5 25 20 2
現在庫数
26個 当日出荷可能
欠品時
30営業日
111,900円 (税込123,090円)
同軸 BNC-JJ 2個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 20 2
製品コード :10227    型式 :C70BJ2
111,900円 (税込123,090円)
10304 / C70BJ3 - 70 - - 70 12.7 11.5 25 21 3
現在庫数
48個 当日出荷可能
欠品時
30営業日
159,200円 (税込175,120円)
同軸 BNC-JJ 3個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 21 3
製品コード :10304    型式 :C70BJ3
159,200円 (税込175,120円)
10459 / C114BJ4 - 114 - - 114 17.5 11.5 25 30 4
欠品時
21営業日
214,500円 (税込235,950円)

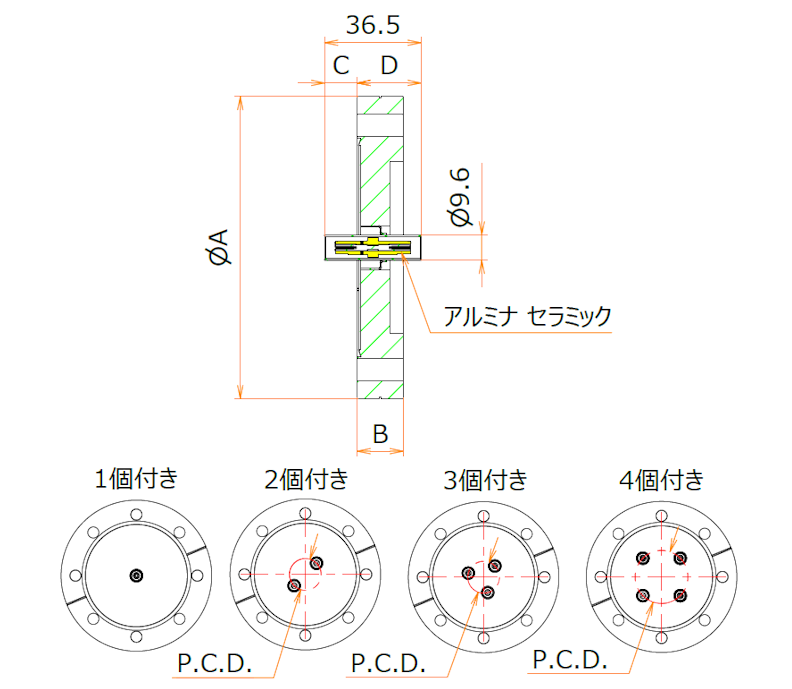

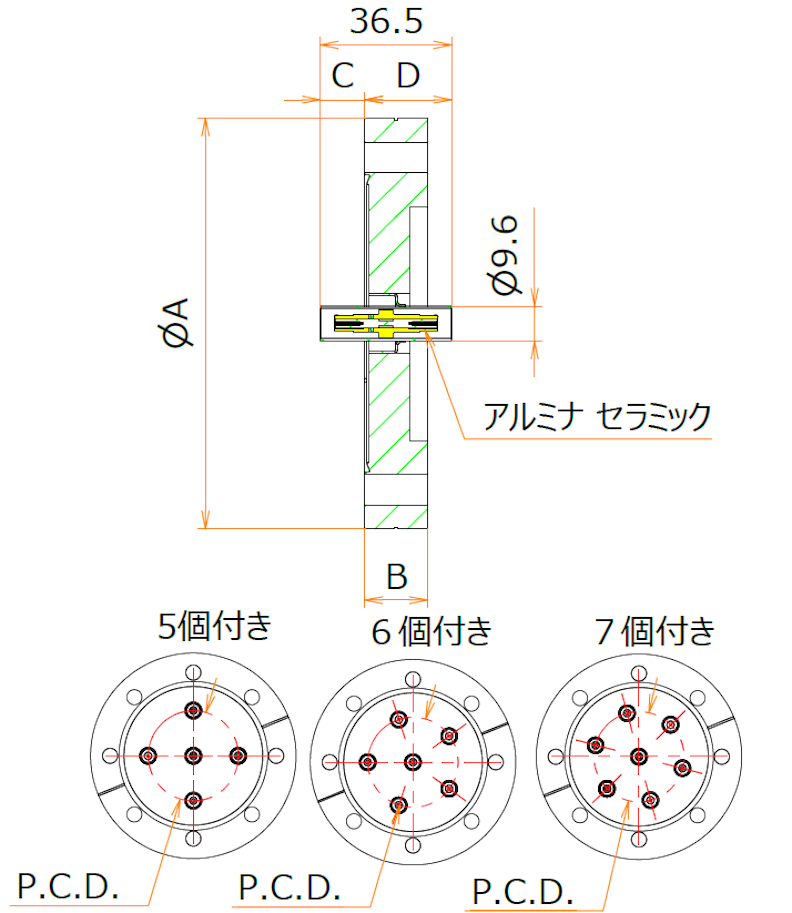

同軸 BNC-JJ 4個付き ICF114 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 11.5 25 30 4
製品コード :10459    型式 :C114BJ4
214,500円 (税込235,950円)
10790 / F20BJ1 - - 20 - 80 8 13.5 23 - 1
欠品時
別途回答
58,400円 (税込64,240円)

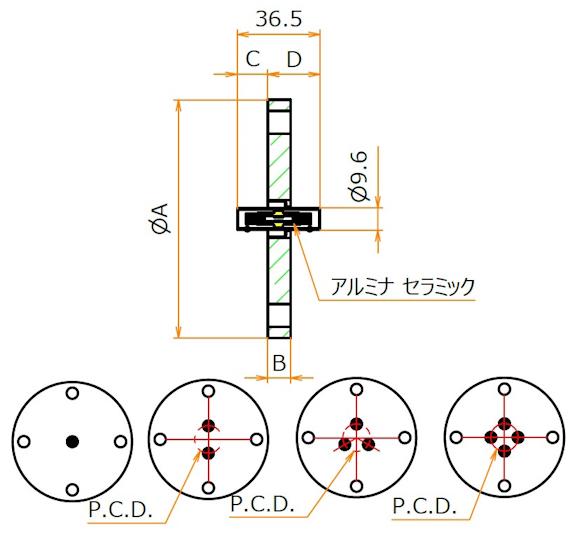

同軸 BNC-JJ 1個付き VF20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 13.5 23 - 1
製品コード :10790    型式 :F20BJ1
58,400円 (税込64,240円)
11600 / F25BJ1 - - 25 - 90 8 13.5 23 - 1
欠品時
30営業日
58,700円 (税込64,570円)
同軸 BNC-JJ 1個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 13.5 23 - 1
製品コード :11600    型式 :F25BJ1
58,700円 (税込64,570円)
10831 / F40BJ1 - - 40 - 105 10 13.5 23 - 1
欠品時
別途回答
60,000円 (税込66,000円)
同軸 BNC-JJ 1個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 - 1
製品コード :10831    型式 :F40BJ1
60,000円 (税込66,000円)
10832 / F40BJ2 - - 40 - 105 10 13.5 23 20 2
欠品時
別途回答
113,400円 (税込124,740円)
同軸 BNC-JJ 2個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 20 2
製品コード :10832    型式 :F40BJ2
113,400円 (税込124,740円)
10833 / F40BJ3 - - 40 - 105 10 13.5 23 25 3
欠品時
30営業日
160,700円 (税込176,770円)
同軸 BNC-JJ 3個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 25 3
製品コード :10833    型式 :F40BJ3
160,700円 (税込176,770円)
10834 / F40BJ4 - - 40 - 105 10 13.5 13 - 4
欠品時
21営業日
206,000円 (税込226,600円)
同軸 BNC-JJ 4個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 13 - 4
製品コード :10834    型式 :F40BJ4
206,000円 (税込226,600円)
10945 / G20BJ1 - - - 20 80 8 13.5 23 - 1
現在庫数
1個 当日出荷可能
欠品時
30営業日
58,400円 (税込64,240円)

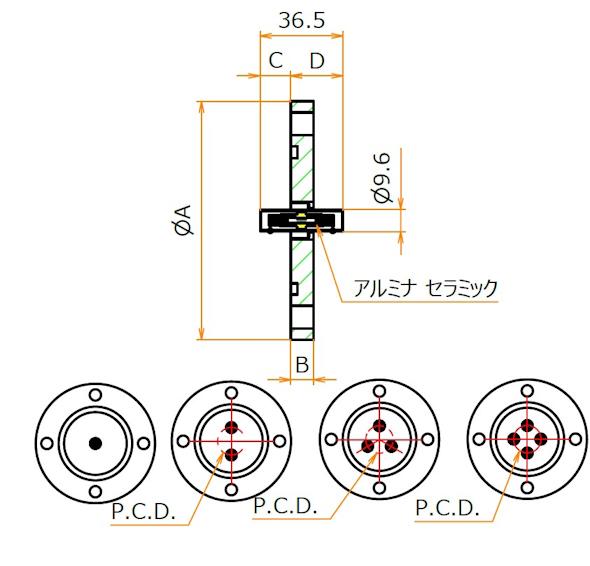

同軸 BNC-JJ 1個付き VG20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 13.5 23 - 1
製品コード :10945    型式 :G20BJ1
58,400円 (税込64,240円)
11601 / G25BJ1 - - - 25 90 8 13.5 23 - 1
欠品時
30営業日
58,700円 (税込64,570円)
同軸 BNC-JJ 1個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 13.5 23 - 1
製品コード :11601    型式 :G25BJ1
58,700円 (税込64,570円)
10340 / G40BJ1 - - - 40 105 10 13.5 23 - 1
欠品時
30営業日
60,000円 (税込66,000円)
同軸 BNC-JJ 1個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 - 1
製品コード :10340    型式 :G40BJ1
60,000円 (税込66,000円)
10989 / G40BJ2 - - - 40 105 10 13.5 23 20 2
欠品時
30営業日
113,400円 (税込124,740円)
同軸 BNC-JJ 2個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 20 2
製品コード :10989    型式 :G40BJ2
113,400円 (税込124,740円)
11987 / G40BJ3 - - - 40 105 10 13.5 23 25 3
欠品時
30営業日
160,700円 (税込176,770円)
同軸 BNC-JJ 3個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 25 3
製品コード :11987    型式 :G40BJ3
160,700円 (税込176,770円)
12833 / G40BJ4 - - - 40 105 10 13.5 23 - 4
欠品時
21営業日
206,000円 (税込226,600円)
同軸 BNC-JJ 4個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 - 4
製品コード :12833    型式 :G40BJ4
206,000円 (税込226,600円)
フィードスルー 同軸 BNC-JJ グランドシールド 両側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
