NW/KF 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®

NW/KF 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®

▼NW/KF 水冷・ガス導入機
・冷却水やガスの導入にご使用いただけます
・先端形状:両側めすVCR®継手付き
・フランジサイズ(NW):16,25,40,50
・チューブ径(インチ):1/4,3/8,1/2

▼以下のタイプが規格化されています(一覧)
・チューブ:インチ
・継手付き:Swagelok®,VCR®(おす / めす)
・フランジ:ICF,NW/KF,JIS-VF,JIS-VG
・タイプ:1本付き,2本付き,片側のみ真空側貫通
・フランジへの熱影響が少ない液体窒素導入機や、電流導入と水冷が可能な水冷端子もご用意しております

▼その他
・真空側に貫通のない各種アダプタはこちらよりご覧ください
・チューブの長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
継手 SUS 316
フランジ材質 SUS 304
チューブ/パイプ SUS 304
RoHS2対応
このサブカテゴリのお問い合わせ

11 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

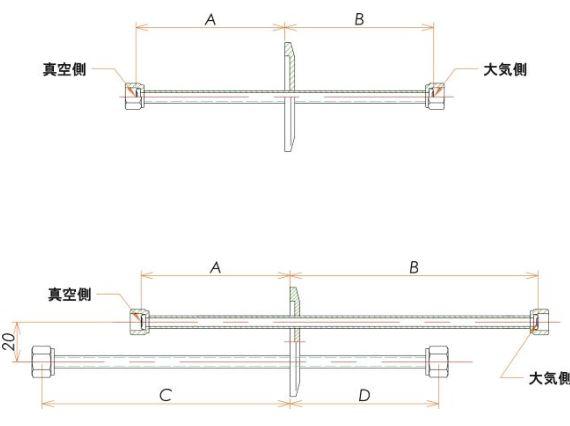

製品コード / 型式 NW チューブ/継手サイズ 継手規格 A B C D チューブ数 在庫・納期 単価(税込)
20855 / NW25LF1/4FF1 25 1/4 inch VCR® めす 75 75 - - 1
現在庫数
4個 当日出荷可能
欠品時
別途回答
26,700円 (税込29,370円)
NW25+1/4 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
25 1/4 inch VCR® めす 75 75 - - 1
26,700円 (税込29,370円)
24997 / NW25LF3/8FF1 25 3/8 inch VCR® めす 75 75 - - 1
欠品時
30営業日
31,700円 (税込34,870円)
NW25+3/8 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
25 3/8 inch VCR® めす 75 75 - - 1
31,700円 (税込34,870円)
24987 / NW25LF1/2FF1 25 1/2 inch VCR® めす 75 75 - - 1
欠品時
別途回答
31,700円 (税込34,870円)
NW25+1/2 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
25 1/2 inch VCR® めす 75 75 - - 1
31,700円 (税込34,870円)
20856 / NW40LF1/4FF1 40 1/4 inch VCR® めす 75 75 - - 1
現在庫数
1個 当日出荷可能
欠品時
別途回答
26,800円 (税込29,480円)
NW40+1/4 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
40 1/4 inch VCR® めす 75 75 - - 1
26,800円 (税込29,480円)
20393 / NW40LF1/4FF2 40 1/4 inch VCR® めす 75 125 125 75 2
現在庫数
2個 当日出荷可能
欠品時
30営業日
40,800円 (税込44,880円)
NW40+1/4 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X2 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
40 1/4 inch VCR® めす 75 125 125 75 2
40,800円 (税込44,880円)
25018 / NW40LF3/8FF1 40 3/8 inch VCR® めす 75 75 - - 1
欠品時
別途回答
31,800円 (税込34,980円)
NW40+3/8 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
40 3/8 inch VCR® めす 75 75 - - 1
31,800円 (税込34,980円)
25007 / NW40LF1/2FF1 40 1/2 inch VCR® めす 75 75 - - 1
欠品時
別途回答
31,800円 (税込34,980円)
NW40+1/2 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
40 1/2 inch VCR® めす 75 75 - - 1
31,800円 (税込34,980円)
20857 / NW50LF1/4FF1 50 1/4 inch VCR® めす 75 75 - - 1
欠品時
30営業日
27,000円 (税込29,700円)
NW50+1/4 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
50 1/4 inch VCR® めす 75 75 - - 1
27,000円 (税込29,700円)
20858 / NW50LF1/4FF2 50 1/4 inch VCR® めす 75 125 125 75 2
欠品時
別途回答
41,000円 (税込45,100円)
NW50+1/4 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® X2 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
50 1/4 inch VCR® めす 75 125 125 75 2
41,000円 (税込45,100円)
25040 / NW50LF3/8FF1 50 3/8 inch VCR® めす 75 75 - - 1
欠品時
別途回答
32,000円 (税込35,200円)
NW50+3/8 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
50 3/8 inch VCR® めす 75 75 - - 1
32,000円 (税込35,200円)
25029 / NW50LF1/2FF1 50 1/2 inch VCR® めす 75 75 - - 1
欠品時
別途回答
32,000円 (税込35,200円)
NW50+1/2 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR®X1 寸法画像
NW チューブ/継手サイズ 継手規格 A B C D チューブ数
50 1/2 inch VCR® めす 75 75 - - 1
32,000円 (税込35,200円)
NW/KF 水冷・ガス導入機 大気側:めすVCR®/真空側:めすVCR® カタログ画像
