- 同軸 BNC-R-F-M2 3個付き NW/KF40 フランジ

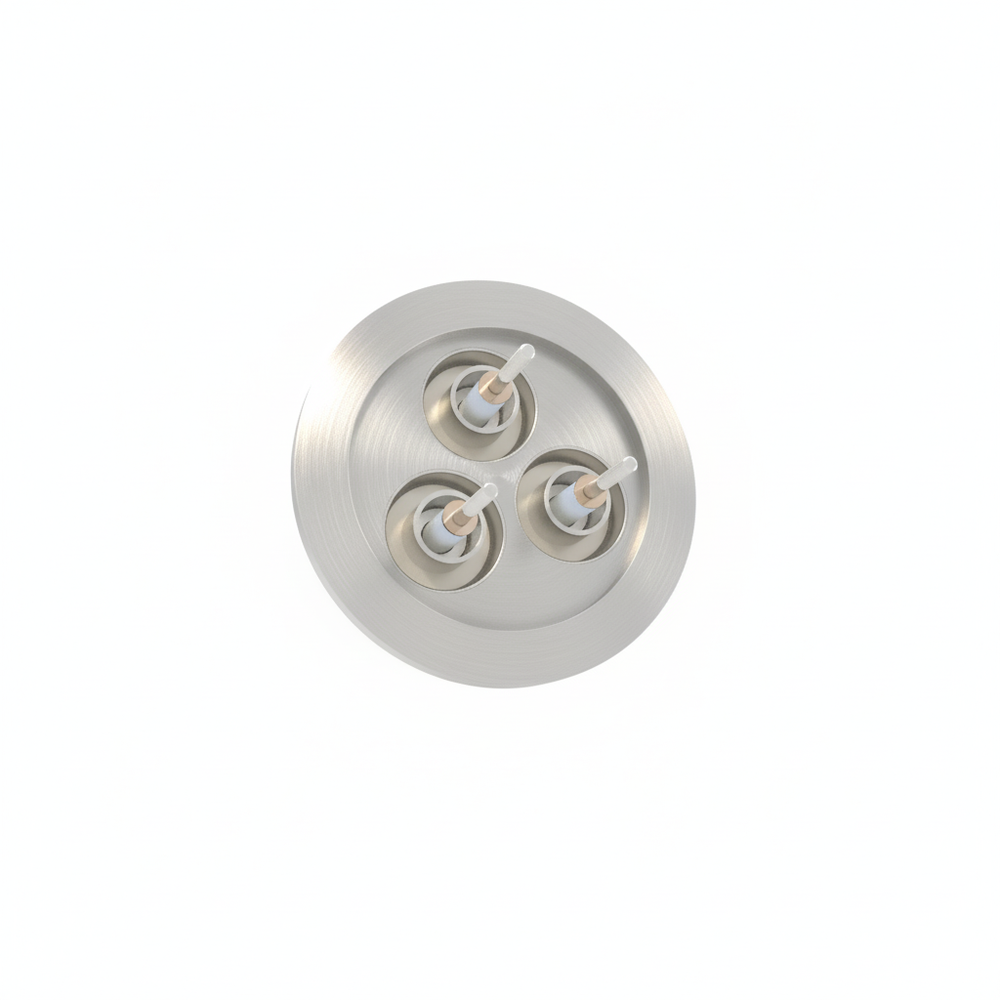

同軸 BNC-R-F-M2 3個付き NW/KF40 フランジ
製品コード ：12048
型式 ：N40BRFS3
Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみBNCコネクタ接続
・電極先端M2ねじ
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド
・ネジ加工なし
・両側プラグ嵌合
・高電圧5kV
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | BNC |
| 接続タイプ | 大気側プラグ嵌合 |
| 電極 | コバール® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 分類 | フランジ付き端子 |
| 種類 | フローティングシールド |
| インピーダンス | 50 Ω |
| 周波数 | 100 MHz |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 1 kV |
| 電流/1本 | 3 A |
| RoHS2対応 | ○ |
