フィードスルー 同軸 BNC-M2-F-SCREW フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 BNC-M2-F-SCREW フローティングシールド 片側プラグ嵌合

Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみBNCコネクタ接続
・電極先端M2ねじ
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド
・ネジ加工なし
・両側プラグ嵌合
・高電圧5kV

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ BNC
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11046 / N16BRFS1 16 - - - 30 6 10.8 33 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
45,100円 （税込49,610円）
同軸 BNC-R-F-M2 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 10.8 33 - 1
同軸 BNC-R-F-M2 1個付き NW/KF16 フランジ
製品コード ：11046    型式 ：N16BRFS1
45,100円 （税込49,610円）
詳細ページへ お問い合わせ
11070 / N25BRFS1 25 - - - 40 6 18.3 25.5 - 1
現在庫数
1個 当日出荷可能
欠品時
30営業日
46,200円 （税込50,820円）
同軸 BNC-R-F-M2 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 18.3 25.5 - 1
同軸 BNC-R-F-M2 1個付き NW/KF25 フランジ
製品コード ：11070    型式 ：N25BRFS1
46,200円 （税込50,820円）
詳細ページへ お問い合わせ
11115 / N40BRFS1 40 - - - 55 6 18.3 25.5 - 1
欠品時
30営業日
46,500円 （税込51,150円）
同軸 BNC-R-F-M2 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 - 1
同軸 BNC-R-F-M2 1個付き NW/KF40 フランジ
製品コード ：11115    型式 ：N40BRFS1
46,500円 （税込51,150円）
詳細ページへ お問い合わせ
11116 / N40BRFS2 40 - - - 55 6 18.3 25.5 20 2
欠品時
30営業日
89,400円 （税込98,340円）
同軸 BNC-R-F-M2 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 20 2
同軸 BNC-R-F-M2 2個付き NW/KF40 フランジ
製品コード ：11116    型式 ：N40BRFS2
89,400円 （税込98,340円）
詳細ページへ お問い合わせ
12048 / N40BRFS3 40 - - - 55 6 18.3 25.5 21 3
欠品時
30営業日
126,200円 （税込138,820円）
同軸 BNC-R-F-M2 3個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 21 3
同軸 BNC-R-F-M2 3個付き NW/KF40 フランジ
製品コード ：12048    型式 ：N40BRFS3
126,200円 （税込138,820円）
詳細ページへ お問い合わせ
18577 / N50BRFS4 50 - - - 75 6 18.3 25.5 28 4
欠品時
30営業日
159,900円 （税込175,890円）
同軸 BNC-R-F-M2 4個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 18.3 25.5 28 4
同軸 BNC-R-F-M2 4個付き NW/KF50 フランジ
製品コード ：18577    型式 ：N50BRFS4
159,900円 （税込175,890円）
詳細ページへ お問い合わせ
10435 / C34BRFS1 - 34 - - 34 7.5 19.3 24.5 - 1
現在庫数
3個 当日出荷可能
完成待ち
2個 2023/04/27入荷予定
欠品時
30営業日
46,900円 （税込51,590円）

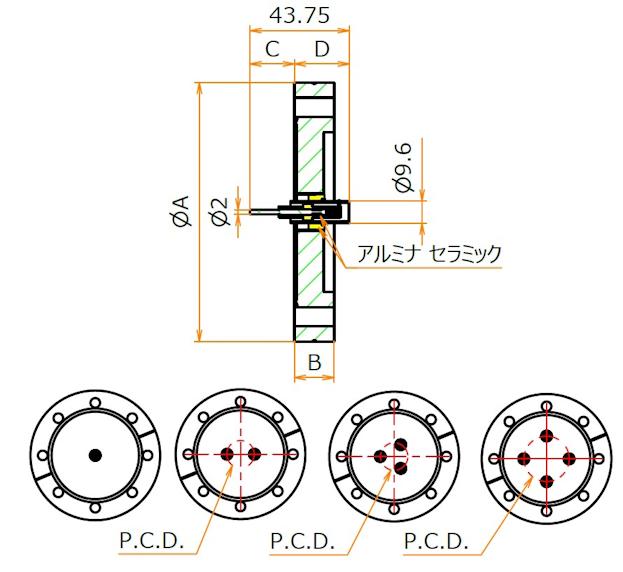

同軸 BNC-R-F-M2 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 19.3 24.5 - 1
同軸 BNC-R-F-M2 1個付き ICF34 フランジ
製品コード ：10435    型式 ：C34BRFS1
46,900円 （税込51,590円）
詳細ページへ お問い合わせ
10673 / C70BRFS1 - 70 - - 70 12.7 18.8 25 - 1
現在庫数
3個 当日出荷可能
完成待ち
3個 2023/05/25入荷予定
欠品時
30営業日
48,000円 （税込52,800円）
同軸 BNC-R-F-M2 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 - 1
同軸 BNC-R-F-M2 1個付き ICF70 フランジ
製品コード ：10673    型式 ：C70BRFS1
48,000円 （税込52,800円）
詳細ページへ お問い合わせ
10674 / C70BRFS2 - 70 - - 70 12.7 18.8 25 20 2
欠品時
30営業日
90,900円 （税込99,990円）
同軸 BNC-R-F-M2 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 20 2
同軸 BNC-R-F-M2 2個付き ICF70 フランジ
製品コード ：10674    型式 ：C70BRFS2
90,900円 （税込99,990円）
詳細ページへ お問い合わせ
10675 / C70BRFS3 - 70 - - 70 12.7 18.8 25 21 3
欠品時
30営業日
127,700円 （税込140,470円）
同軸 BNC-R-F-M2 3個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 21 3
同軸 BNC-R-F-M2 3個付き ICF70 フランジ
製品コード ：10675    型式 ：C70BRFS3
127,700円 （税込140,470円）
詳細ページへ お問い合わせ
18578 / C114BRFS4 - 114 - - 114 17.5 18.8 25 30 4
欠品時
30営業日
172,500円 （税込189,750円）

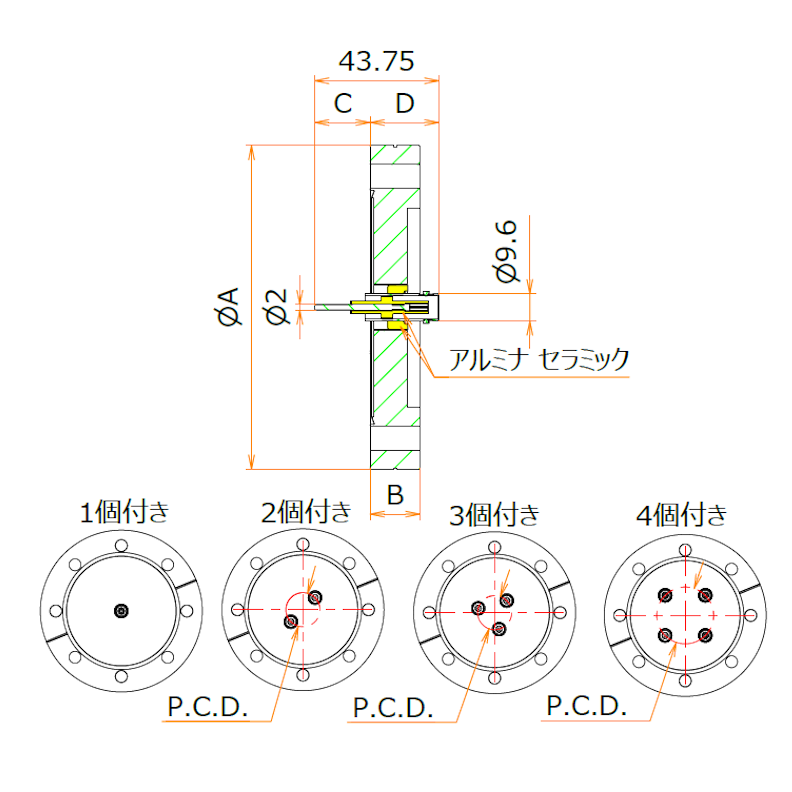

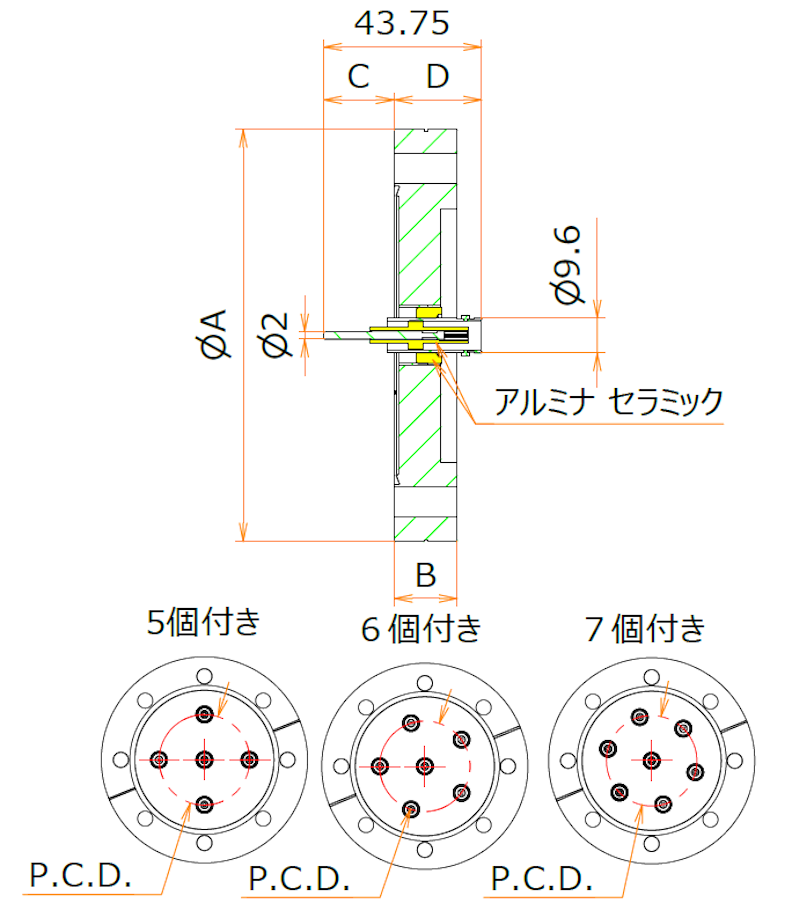

同軸 BNC-R-F-M2 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 18.8 25 30 4
同軸 BNC-R-F-M2 4個付き ICF114 フランジ
製品コード ：18578    型式 ：C114BRFS4
172,500円 （税込189,750円）
詳細ページへ お問い合わせ
11618 / F20BRFS1 - - 20 - 80 8 20.8 23 - 1
欠品時
30営業日
47,900円 （税込52,690円）

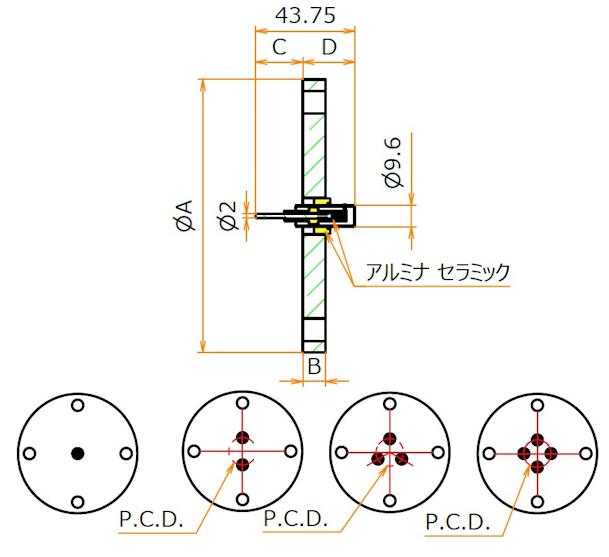

同軸 BNC-R-F-M2 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VF20 フランジ
製品コード ：11618    型式 ：F20BRFS1
47,900円 （税込52,690円）
詳細ページへ お問い合わせ
11619 / F25BRFS1 - - 25 - 90 8 20.8 23 - 1
欠品時
30営業日
48,200円 （税込53,020円）
同軸 BNC-R-F-M2 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VF25 フランジ
製品コード ：11619    型式 ：F25BRFS1
48,200円 （税込53,020円）
詳細ページへ お問い合わせ
12968 / F25BRFS2 - - 25 - 90 8 20.8 23 20 2
欠品時
30営業日
91,000円 （税込100,100円）
同軸 BNC-R-F-M2 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 20.8 23 20 2
同軸 BNC-R-F-M2 2個付き VF25 フランジ
製品コード ：12968    型式 ：F25BRFS2
91,000円 （税込100,100円）
詳細ページへ お問い合わせ
11620 / F40BRFS1 - - 40 - 105 10 20.8 23 - 1
欠品時
30営業日
49,500円 （税込54,450円）
同軸 BNC-R-F-M2 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VF40 フランジ
製品コード ：11620    型式 ：F40BRFS1
49,500円 （税込54,450円）
詳細ページへ お問い合わせ
11621 / F40BRFS2 - - 40 - 105 10 20.8 23 20 2
欠品時
30営業日
92,400円 （税込101,640円）
同軸 BNC-R-F-M2 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 20 2
同軸 BNC-R-F-M2 2個付き VF40 フランジ
製品コード ：11621    型式 ：F40BRFS2
92,400円 （税込101,640円）
詳細ページへ お問い合わせ
12049 / F40BRFS3 - - 40 - 105 10 20.8 23 25 3
欠品時
30営業日
129,200円 （税込142,120円）
同軸 BNC-R-F-M2 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 25 3
同軸 BNC-R-F-M2 3個付き VF40 フランジ
製品コード ：12049    型式 ：F40BRFS3
129,200円 （税込142,120円）
詳細ページへ お問い合わせ
12969 / F40BRFS4 - - 40 - 105 10 20.8 23 30 4
欠品時
30営業日
164,000円 （税込180,400円）
同軸 BNC-R-F-M2 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 30 4
同軸 BNC-R-F-M2 4個付き VF40 フランジ
製品コード ：12969    型式 ：F40BRFS4
164,000円 （税込180,400円）
詳細ページへ お問い合わせ
11622 / G20BRFS1 - - - 20 80 8 20.8 23 - 1
欠品時
30営業日
47,900円 （税込52,690円）

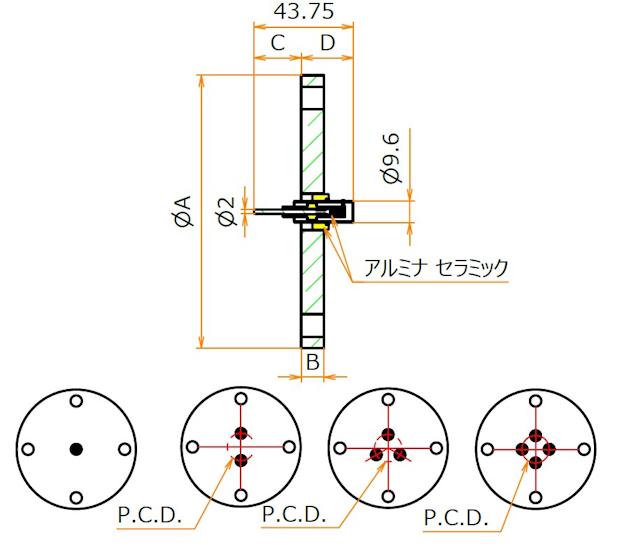

同軸 BNC-R-F-M2 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VG20 フランジ
製品コード ：11622    型式 ：G20BRFS1
47,900円 （税込52,690円）
詳細ページへ お問い合わせ
11623 / G25BRFS1 - - - 25 90 8 20.8 23 - 1
欠品時
30営業日
48,200円 （税込53,020円）
同軸 BNC-R-F-M2 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VG25 フランジ
製品コード ：11623    型式 ：G25BRFS1
48,200円 （税込53,020円）
詳細ページへ お問い合わせ
12970 / G25BRFS2 - - - 25 90 8 20.8 23 20 2
欠品時
30営業日
91,000円 （税込100,100円）
同軸 BNC-R-F-M2 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 20.8 23 20 2
同軸 BNC-R-F-M2 2個付き VG25 フランジ
製品コード ：12970    型式 ：G25BRFS2
91,000円 （税込100,100円）
詳細ページへ お問い合わせ
11624 / G40BRFS1 - - - 40 105 10 20.8 23 - 1
欠品時
30営業日
49,500円 （税込54,450円）
同軸 BNC-R-F-M2 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 - 1
同軸 BNC-R-F-M2 1個付き VG40 フランジ
製品コード ：11624    型式 ：G40BRFS1
49,500円 （税込54,450円）
詳細ページへ お問い合わせ
11625 / G40BRFS2 - - - 40 105 10 20.8 23 20 2
欠品時
30営業日
92,400円 （税込101,640円）
同軸 BNC-R-F-M2 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 20 2
同軸 BNC-R-F-M2 2個付き VG40 フランジ
製品コード ：11625    型式 ：G40BRFS2
92,400円 （税込101,640円）
詳細ページへ お問い合わせ
12050 / G40BRFS3 - - - 40 105 10 20.8 23 25 3
欠品時
30営業日
129,200円 （税込142,120円）
同軸 BNC-R-F-M2 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 25 3
同軸 BNC-R-F-M2 3個付き VG40 フランジ
製品コード ：12050    型式 ：G40BRFS3
129,200円 （税込142,120円）
詳細ページへ お問い合わせ
12971 / G40BRFS4 - - - 40 105 10 20.8 23 30 4
欠品時
30営業日
164,000円 （税込180,400円）
同軸 BNC-R-F-M2 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 30 4
同軸 BNC-R-F-M2 4個付き VG40 フランジ
製品コード ：12971    型式 ：G40BRFS4
164,000円 （税込180,400円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 BNC-M2-F-SCREW フローティングシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 大気側プラグ BNC 用
接続部品 大気側プラグ BNC 用
製品コード ：10017
型式 ：ASP-BNC
700円 （税込770円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル BNC 用 3D-2V L=1000
接続部品 大気側ケーブル BNC 用 3D-2V L=1000
製品コード ：14447
型式 ：ACV1000B/XX
300円 （税込330円）
接続部品 大気側 両側プラグ付きケーブル BNC 用 L=1000
接続部品 大気側 両側プラグ付きケーブル BNC 用 L=1000
製品コード ：14456
型式 ：ACV1000BP/BP
2,600円 （税込2,860円）
接続部品 大気側 片側プラグ付きケーブル BNC 用 L=1000
接続部品 大気側 片側プラグ付きケーブル BNC 用 L=1000
製品コード ：14457
型式 ：ACV1000X/BP
1,800円 （税込1,980円）
