同軸 BNC-R-F 3個付き ICF70 フランジ
製品コード ：10318
型式 ：C70BRF3
Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド
・両側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | BNC |
| 接続タイプ | 大気側プラグ嵌合 |
| 電極 | コバール® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 分類 | フランジ付き端子 |
| 種類 | フローティングシールド |
| インピーダンス | 50 Ω |
| 周波数 | 100 MHz |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 1 kV |
| 電流/1本 | 3 A |
| RoHS2対応 | ○ |
製品コード 型式 |

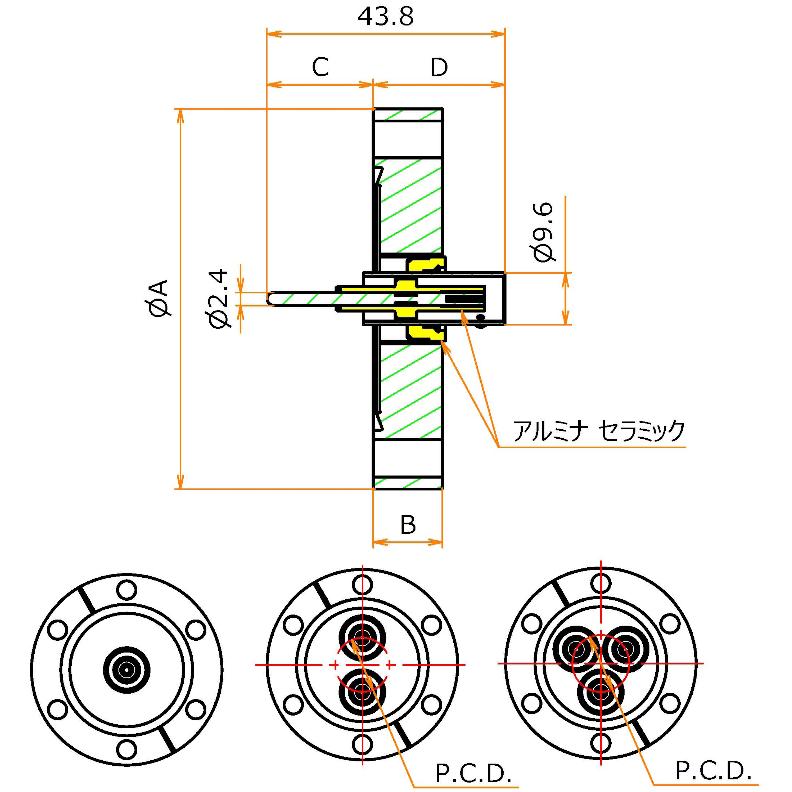

NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 70 | - | - | 70 | 12.7 | 18.8 | 25 | 21 | 3 | |||
| NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
|---|---|---|---|---|---|---|---|---|---|
| - | 70 | - | - | 70 | 12.7 | 18.8 | 25 | 21 | 3 |
製品コード ：10318
型式 ：C70BRF3
型式を絞り込む
フランジ
電極数
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
https://www.cosmotec-co.jp/info/case/1483/
