  1. 真空部品通販ならコスモ・テック
  2. フィードスルー(電流導入端子、気密端子)
  3. 同軸
  4. BNCタイプ
  5. フィードスルー 同軸 BNC-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 BNC-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 BNC-R-F フローティングシールド 片側プラグ嵌合

Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド
・両側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ BNC
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11045 / N16BRF1 16 - - - 30 6 10.8 33 - 1
現在庫数
10個 当日出荷可能
欠品時
別途回答
33,800円 (税込37,180円)
同軸 BNC-R-F 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 10.8 33 - 1
製品コード :11045    型式 :N16BRF1
33,800円 (税込37,180円)
11069 / N25BRF1 25 - - - 40 6 10.8 25.5 - 1
現在庫数
4個 当日出荷可能
欠品時
30営業日
34,400円 (税込37,840円)
同軸 BNC-R-F 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 10.8 25.5 - 1
製品コード :11069    型式 :N25BRF1
34,400円 (税込37,840円)
10309 / N40BRF1 40 - - - 55 6 18.3 25.5 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
34,600円 (税込38,060円)
同軸 BNC-R-F 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 - 1
製品コード :10309    型式 :N40BRF1
34,600円 (税込38,060円)
11114 / N40BRF2 40 - - - 55 6 18.3 25.5 20 2
現在庫数
11個 当日出荷可能
欠品時
別途回答
66,900円 (税込73,590円)
同軸 BNC-R-F 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 20 2
製品コード :11114    型式 :N40BRF2
66,900円 (税込73,590円)
10308 / N40BRF3 40 - - - 55 6 18.3 25.5 21 3
現在庫数
4個 当日出荷可能
完成待ち
2個 2023/05/09入荷予定
欠品時
別途回答
93,200円 (税込102,520円)
同軸 BNC-R-F 3個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.3 25.5 21 3
製品コード :10308    型式 :N40BRF3
93,200円 (税込102,520円)
11207 / N50BRF4 50 - - - 75 6 18.3 25.5 28 4
欠品時
30営業日
110,500円 (税込121,550円)
同軸 BNC-R-F 4個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 18.3 25.5 28 4
製品コード :11207    型式 :N50BRF4
110,500円 (税込121,550円)
10025 / C34BRF1 - 34 - - 34 7.5 19.5 24.5 - 1
現在庫数
10個 当日出荷可能
欠品時
30営業日
35,700円 (税込39,270円)
同軸 BNC-R-F 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 19.5 24.5 - 1
製品コード :10025    型式 :C34BRF1
35,700円 (税込39,270円)
10234 / C70BRF1 - 70 - - 70 12.7 18.8 25 - 1
現在庫数
8個 当日出荷可能
欠品時
30営業日
36,900円 (税込40,590円)
同軸 BNC-R-F 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 - 1
製品コード :10234    型式 :C70BRF1
36,900円 (税込40,590円)
10240 / C70BRF2 - 70 - - 70 12.7 18.8 25 20 2
現在庫数
4個 当日出荷可能
欠品時
別途回答
69,200円 (税込76,120円)
同軸 BNC-R-F 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 20 2
製品コード :10240    型式 :C70BRF2
69,200円 (税込76,120円)
10318 / C70BRF3 - 70 - - 70 12.7 18.8 25 21 3
現在庫数
3個 当日出荷可能
欠品時
30営業日
95,500円 (税込105,050円)
同軸 BNC-R-F 3個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 18.8 25 21 3
製品コード :10318    型式 :C70BRF3
95,500円 (税込105,050円)
10471 / C114BRF4 - 114 - - 114 17.5 18.8 25 30 4
欠品時
30営業日
115,500円 (税込127,050円)
同軸 BNC-R-F 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 18.8 25 30 4
製品コード :10471    型式 :C114BRF4
115,500円 (税込127,050円)
10791 / F20BRF1 - - 20 - 80 8 20.8 23 - 1
欠品時
30営業日
37,400円 (税込41,140円)
同軸 BNC-R-F 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 20.8 23 - 1
製品コード :10791    型式 :F20BRF1
37,400円 (税込41,140円)
11804 / F25BRF1 - - 25 - 90 8 20.8 23 - 1
欠品時
30営業日
37,700円 (税込41,470円)
同軸 BNC-R-F 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 20.8 23 - 1
製品コード :11804    型式 :F25BRF1
37,700円 (税込41,470円)
12827 / F25BRF2 - - 25 - 90 8 20.8 23 24 2
欠品時
30営業日
70,000円 (税込77,000円)
同軸 BNC-R-F 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 20.8 23 24 2
製品コード :12827    型式 :F25BRF2
70,000円 (税込77,000円)
11595 / F40BRF1 - - 40 - 105 10 20.8 23 - 1
欠品時
30営業日
39,000円 (税込42,900円)
同軸 BNC-R-F 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 - 1
製品コード :11595    型式 :F40BRF1
39,000円 (税込42,900円)
11596 / F40BRF2 - - 40 - 105 10 20.8 23 24 2
欠品時
30営業日
71,400円 (税込78,540円)
同軸 BNC-R-F 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 24 2
製品コード :11596    型式 :F40BRF2
71,400円 (税込78,540円)
11985 / F40BRF3 - - 40 - 105 10 20.8 23 24 3
欠品時
30営業日
97,700円 (税込107,470円)
同軸 BNC-R-F 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 24 3
製品コード :11985    型式 :F40BRF3
97,700円 (税込107,470円)
12828 / F40BRF4 - - 40 - 105 10 20.8 23 24 4
欠品時
30営業日
122,000円 (税込134,200円)
同軸 BNC-R-F 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 20.8 23 24 4
製品コード :12828    型式 :F40BRF4
122,000円 (税込134,200円)
10948 / G20BRF1 - - - 20 80 8 20.8 23 - 1
欠品時
別途回答
37,400円 (税込41,140円)
同軸 BNC-R-F 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 20.8 23 - 1
製品コード :10948    型式 :G20BRF1
37,400円 (税込41,140円)
11597 / G25BRF1 - - - 25 90 8 20.8 23 - 1
欠品時
別途回答
36,900円 (税込40,590円)
同軸 BNC-R-F 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 20.8 23 - 1
製品コード :11597    型式 :G25BRF1
36,900円 (税込40,590円)
12829 / G25BRF2 - - - 25 90 8 20.8 23 24 2
欠品時
30営業日
69,200円 (税込76,120円)
同軸 BNC-R-F 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 20.8 23 24 2
製品コード :12829    型式 :G25BRF2
69,200円 (税込76,120円)
11598 / G40BRF1 - - - 40 105 10 20.8 23 - 1
欠品時
別途回答
39,000円 (税込42,900円)
同軸 BNC-R-F 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 - 1
製品コード :11598    型式 :G40BRF1
39,000円 (税込42,900円)
11599 / G40BRF2 - - - 40 105 10 20.8 23 24 2
欠品時
30営業日
71,400円 (税込78,540円)
同軸 BNC-R-F 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 24 2
製品コード :11599    型式 :G40BRF2
71,400円 (税込78,540円)
11986 / G40BRF3 - - - 40 105 10 20.8 23 24 3
欠品時
別途回答
97,700円 (税込107,470円)
同軸 BNC-R-F 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 24 3
製品コード :11986    型式 :G40BRF3
97,700円 (税込107,470円)
12830 / G40BRF4 - - - 40 105 10 20.8 23 24 4
欠品時
30営業日
122,000円 (税込134,200円)
同軸 BNC-R-F 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 20.8 23 24 4
製品コード :12830    型式 :G40BRF4
122,000円 (税込134,200円)

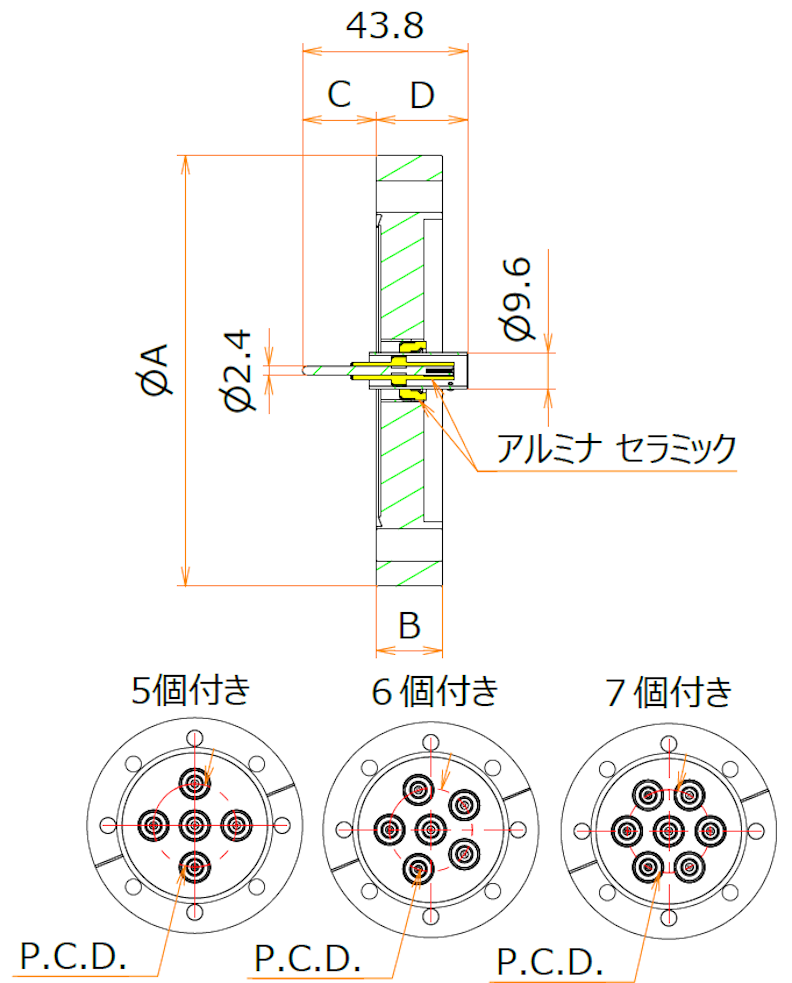

フィードスルー 同軸 BNC-R-F フローティングシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
