NW/KF ゲージポートアダプタ ニップル型 SUS

NW/KF ゲージポートアダプタ ニップル型 SUS

▼NW/KF ゲージポートアダプタ ニップル型
・高真空対応
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・ゲージポートは内側段付きタイプのため、真空引きしても差し込んだものが引き込まれずに止まります
・フランジサイズ(NW)：16，25，40
・接続径(mm)：15，18

▼ニップルタイプは以下のタイプが規格化されています(一覧)
・アダプタ形状：チューブ，Swagelok®，VCR®，テーパーめネジ，リークポート，ゲージポート
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・継手が2個付いたアングルタイプもご用意しております
・1つのフランジから複数のアダプタが伸びたラジアルポートフランジもご用意しております
・フランジ付きの各種アダプタはこちらよりご覧ください
・ポートとして使用しない間の封止プラグもご用意しております

▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
シール/ガスケット材質 バイトン®
ボディ SUS 304
RoHS2対応 ○
このサブカテゴリのお問い合わせ

6 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW/KF 接続径(φ) A C D L1 L2 在庫・納期 単価(税込)
25277 / NW16NIGP15 16 15 mm 30 21.7 17.5 52.5 80
現在庫数
1個 当日出荷可能
欠品時
21営業日
39,100円 （税込43,010円）
NW16ニップル+ゲージポート φ15 寸法画像
NW/KF 接続径(φ) A C D L1 L2
16 15 mm 30 21.7 17.5 52.5 80
NW16ニップル+ゲージポート φ15
製品コード ：25277    型式 ：NW16NIGP15
39,100円 （税込43,010円）
詳細ページへ お問い合わせ
25280 / NW16NIGP18 16 18 mm 30 21.7 17.5 52.5 -
欠品時
21営業日
39,400円 （税込43,340円）
NW16ニップル+ゲージポート φ18 寸法画像
NW/KF 接続径(φ) A C D L1 L2
16 18 mm 30 21.7 17.5 52.5 -
NW16ニップル+ゲージポート φ18
製品コード ：25280    型式 ：NW16NIGP18
39,400円 （税込43,340円）
詳細ページへ お問い合わせ
25278 / NW25NIGP15 25 15 mm 40 27.2 23 52.5 89
欠品時
21営業日
27,700円 （税込30,470円）
NW25ニップル+ゲージポート φ15 寸法画像
NW/KF 接続径(φ) A C D L1 L2
25 15 mm 40 27.2 23 52.5 89
NW25ニップル+ゲージポート φ15
製品コード ：25278    型式 ：NW25NIGP15
27,700円 （税込30,470円）
詳細ページへ お問い合わせ
25281 / NW25NIGP18 25 18 mm 40 27.2 23 100 75
現在庫数
2個 当日出荷可能
欠品時
21営業日
39,700円 （税込43,670円）
NW25ニップル+ゲージポート φ18 寸法画像
NW/KF 接続径(φ) A C D L1 L2
25 18 mm 40 27.2 23 100 75
NW25ニップル+ゲージポート φ18
製品コード ：25281    型式 ：NW25NIGP18
39,700円 （税込43,670円）
詳細ページへ お問い合わせ
25279 / NW40NIGP15 40 15 mm 55 42.7 37.1 52.5 104
現在庫数
1個 当日出荷可能
欠品時
21営業日
31,500円 （税込34,650円）
NW40ニップル+ゲージポート φ15 寸法画像
NW/KF 接続径(φ) A C D L1 L2
40 15 mm 55 42.7 37.1 52.5 104
NW40ニップル+ゲージポート φ15
製品コード ：25279    型式 ：NW40NIGP15
31,500円 （税込34,650円）
詳細ページへ お問い合わせ
25282 / NW40NIGP18 40 18 mm 55 42.7 37.1 52.5 100
欠品時
21営業日
31,700円 （税込34,870円）

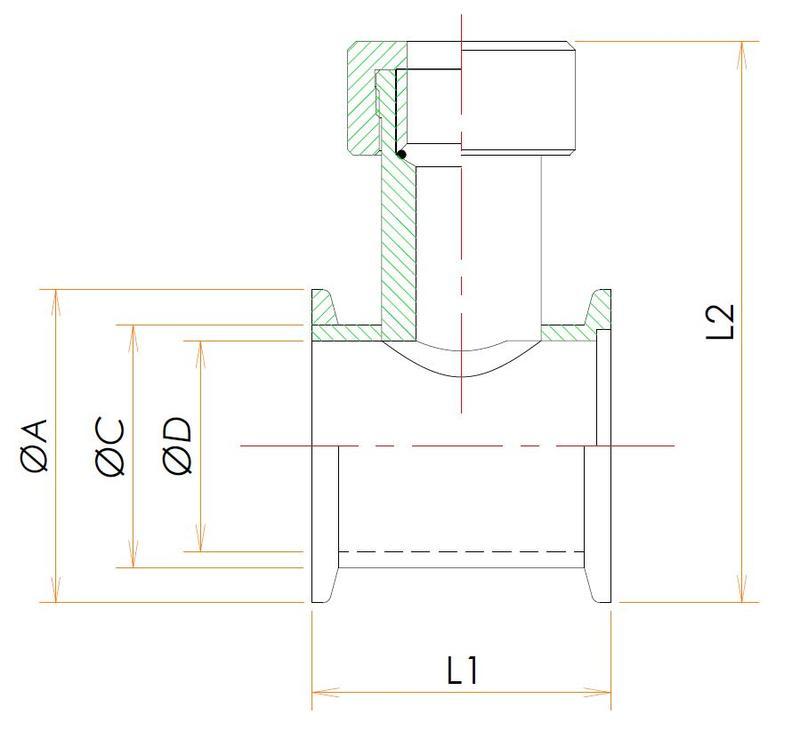

NW40ニップル+ゲージポート φ18 寸法画像
NW/KF 接続径(φ) A C D L1 L2
40 18 mm 55 42.7 37.1 52.5 100
NW40ニップル+ゲージポート φ18
製品コード ：25282    型式 ：NW40NIGP18
31,700円 （税込34,870円）
詳細ページへ お問い合わせ
