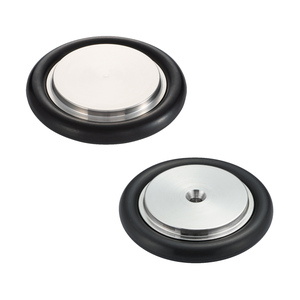

センターリング ブランクタイプ SUS/VITON®
▼NW/KF センターリング ブランクタイプ
・NW/KFフランジ(金属配管)用
・内側のリングガイドでワンタッチ接続
・加工可能なブランクタイプで、自由にオリフィス径を設定することが出来ます
▼以下のタイプが規格化されています(一覧)
・対応フランジ(NW)：10，16，25，40，50
・ガイド材質：SUS，テフロン，アルミ
・Oリング材質：バイトン，ニトリル，カルレッツ®，FEP
・Oリング単体(バイトン® / ニトリル)
・アウターリング付きは高圧用途での使用が可能です。
・内圧環境向けには(アウターリング付き)をご使用ください
▼そのほか以下の製品も取り揃えております
・アルミエッジシール：NWフランジでも超高真空(10⁻⁹Pa 台)対応が可能(一回使い切り，メタルシール用クランプ使用)
・メッシュ付きセンターリング：異物混入防止の網付き
・変換センターリング：ニップルなどを挟まず異径フランジを変換
▼オプション
・ブランクタイプへの穴あけ(オリフィス加工など)やその他ご相談も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| インナーリング | SUS 304 |
| シール/ガスケット材質 | バイトン® |
5 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

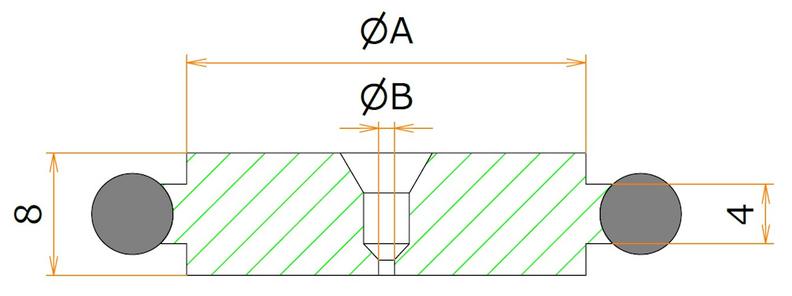

| 製品コード / 型式 | NW/KF | A | 在庫・納期 |
単価(税込) |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23651 / NW10CRSVBK | 10 | 12 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
12,100円 （税込13,310円） | |||||||||||||||||
製品コード ：23651
型式 ：NW10CRSVBK
|
|||||||||||||||||||||
| 23652 / NW16CRSVBK | 16 | 17 |
現在庫数
5個
当日出荷可能
欠品時
別途回答
|
14,000円 （税込15,400円） | |||||||||||||||||
製品コード ：23652
型式 ：NW16CRSVBK
|
|||||||||||||||||||||
| 23653 / NW25CRSVBK | 25 | 26 |
現在庫数
19個
当日出荷可能
欠品時
別途回答
|
16,600円 （税込18,260円） | |||||||||||||||||
製品コード ：23653
型式 ：NW25CRSVBK
|
|||||||||||||||||||||
| 23654 / NW40CRSVBK | 40 | 41 |
現在庫数
42個
当日出荷可能
欠品時
別途回答
|
19,700円 （税込21,670円） | |||||||||||||||||
製品コード ：23654
型式 ：NW40CRSVBK
|
|||||||||||||||||||||
| 23655 / NW50CRSVBK | 50 | 52 |
欠品時
別途回答
|
24,500円 （税込26,950円） | |||||||||||||||||
製品コード ：23655
型式 ：NW50CRSVBK
|
|||||||||||||||||||||
