NW/KF ニップル SUS/アクリル
_i-300-300-68059f3f94761.jpg)
▼NW/KF ニップル
・配管の長さ調整等に使用可能
▼SUSタイプ
・フランジサイズ(NW)：10，16，25，40，50
▼S字タイプ
・90度に2回曲がったS字型配管
・フランジサイズ(NW)：16，25，40，50
▼アクリルタイプ
・割れにくいアクリルタイプ
・配管ラインに組み込むことで内部を可視化
・フランジサイズ(NW)：10，16，25，40，50
・長さ ：100
※アルミ製、または樹脂製のクランプをご使用ください
※ステンレス製のクランプはお避けください
※割れ防止のため、クランプを締めすぎないようご使用ください
蝶ねじを締め、指に抵抗が出始めた程度が目安
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| RoHS2対応 | ○ |
4 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |

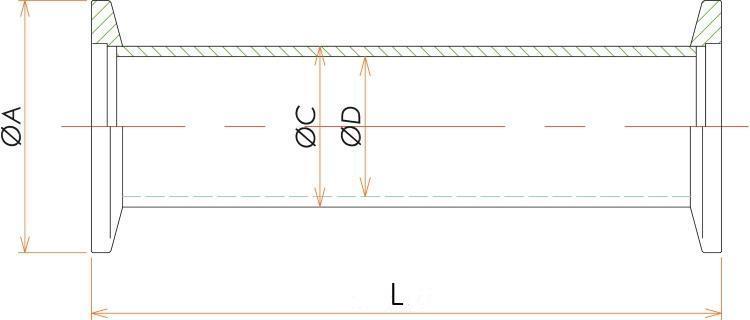

NW/KF | フランジ材質 | A | C | D | L（長さ） | L2 | 形状 | 内面処理 | 最高温度 | 最低温度 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | アクリル | 30 | 21.7 | 17.5 | 100 | - | ストレート | なし | 70℃ | -40℃ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 25 | アクリル | 40 | 27.2 | 23 | 100 | - | ストレート | なし | 70℃ | -40℃ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 40 | アクリル | 55 | 42.7 | 37.1 | 100 | - | ストレート | なし | 70℃ | -40℃ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 50 | アクリル | 75 | 60.5 | 54.9 | 100 | - | ストレート | なし | 70℃ | -40℃ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
