NW/KF 溶接用フランジ CeFiX®専用 SUS
▼CeFiX®専用 フランジ(NW)
▼CeFiX®システムのご紹介
・NW配管と同じ径でメタルシールを導入可能
・超高真空対応( 10⁻⁹Pa 台)
・CeFiX®はナイフエッジを食い込ませないテーパーシール方式のため、10 回程度の繰り返し使用が可能
※繰り返し使用可能な回数はご使用状況により異なりますので保証値ではありません
・耐放射線領域での使用が可能
・使用温度、圧力範囲、用途に応じてお選びください
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(CeFiX®)：16，25，40，50，63，80，100，160，200，250
・材質：SUS316L
・封止用のブランクフランジ、溶接用の穴あきパイプ付きフランジ
※シール面保護のためブランクフランジの追加工はお避けください
※溶接・加工用のショートフランジはこちら
・CeFiX®システム (一覧)
▼その他
・ICFフランジとの規格変換ニップル(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 316L |
| 最高温度 | 450℃ |
| 最低温度 | -270℃ |
| 使用可能圧力 | 10-9Pa |
| 加圧 | ○ |
| 非磁性 | ○ |
| 耐放射線性 | ○ |
| 耐薬品性 | ○ |
| クリーンルーム対応 | ○ |
| RoHS2対応 | ○ |
10 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

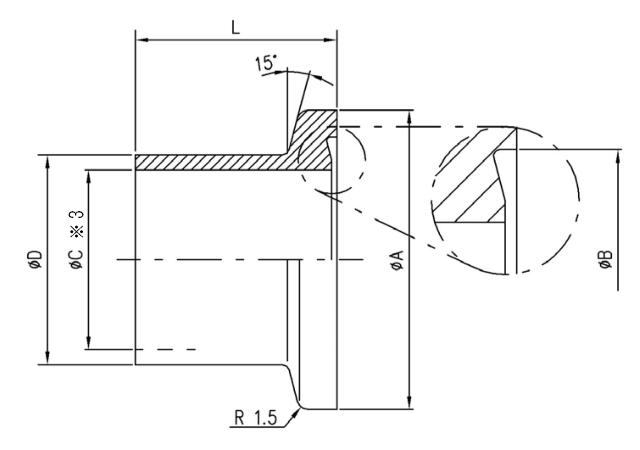

| 製品コード / 型式 | CeFiX（NW） | A | B | C | D | L（長さ） | D1 | X | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30405 / 32.631.316 | 16 | 30 | 21.4 | 16 | 20 | 22 | - | - |
現在庫数
3個
当日出荷可能
欠品時
別途回答
|
7,900円 （税込8,690円） | |||||||||||||||||||||||
製品コード ：30405
型式 ：32.631.316
|
|||||||||||||||||||||||||||||||||
| 30254 / 32.631.325 | 25 | 40 | 32.9 | 24 | 28 | 22 | - | - |
完成待ち
2個
2023/05/04入荷予定
欠品時
別途回答
|
10,600円 （税込11,660円） | |||||||||||||||||||||||
製品コード ：30254
型式 ：32.631.325
|
|||||||||||||||||||||||||||||||||
| 30404 / 32.631.340 | 40 | 55 | 48.3 | 40 | 44.5 | 27 | - | - |
現在庫数
20個
当日出荷可能
欠品時
別途回答
|
14,100円 （税込15,510円） | |||||||||||||||||||||||
製品コード ：30404
型式 ：32.631.340
|
|||||||||||||||||||||||||||||||||
| 30280 / 32.637.350 | 50 | 75 | 61.8 | 50 | 57 | 30 | - | - |
現在庫数
6個
当日出荷可能
欠品時
別途回答
|
17,500円 （税込19,250円） | |||||||||||||||||||||||
製品コード ：30280
型式 ：32.637.350
|
|||||||||||||||||||||||||||||||||
| 30480 / 32.631.363 | 63 | 87 | 82.5 | 70 | 76 | 30 | - | - |
現在庫数
3個
当日出荷可能
欠品時
別途回答
|
22,800円 （税込25,080円） | |||||||||||||||||||||||
製品コード ：30480
型式 ：32.631.363
|
|||||||||||||||||||||||||||||||||
| 30409 / 32.531.308 | 80 | 104.8 | 91.6 | 76.5 | 82.6 | - | 86 | 20 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
36,500円 （税込40,150円） | |||||||||||||||||||||||
製品コード ：30409
型式 ：32.531.308
|
|||||||||||||||||||||||||||||||||
| 30117 / 32.531.310 | 100 | 134 | 120.7 | 100 | 108.4 | - | 117 | 20 |
現在庫数
18個
当日出荷可能
欠品時
別途回答
|
43,800円 （税込48,180円） | |||||||||||||||||||||||
製品コード ：30117
型式 ：32.531.310
|
|||||||||||||||||||||||||||||||||
| 30408 / 32.531.316 | 160 | 190 | 171.5 | 150 | 159.3 | - | 168 | 20 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
68,300円 （税込75,130円） | |||||||||||||||||||||||
製品コード ：30408
型式 ：32.531.316
|
|||||||||||||||||||||||||||||||||
| 30423 / 32.531.320 | 200 | 242 | 222.3 | 200 | 205.3 | - | 218 | 25 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
97,400円 （税込107,140円） | |||||||||||||||||||||||
製品コード ：30423
型式 ：32.531.320
|
|||||||||||||||||||||||||||||||||
| 30517 / 32.531.325 | 250 | 292 | 273.2 | 250 | 256.3 | - | 270 | 30 |
欠品時
別途回答
|
別途お見積り | |||||||||||||||||||||||
製品コード ：30517
型式 ：32.531.325
|
|||||||||||||||||||||||||||||||||
