JIS VF 穴あきフランジ SUS

JIS VF 穴あきフランジ SUS

▼JIS-VF 穴あきフランジ
・加工用穴あきフランジ
・エラストマーOリングシール
・VF(溝なし)とVG(溝有り)を1対として使用します
・VFフランジは真空側がシール面用に研磨されています
・VGフランジの溝に対応するOリングをはめてご使用ください
・締結方法:ボルト締め
・ボルト穴:キリ穴タイプ(スルーホール)

▼以下のタイプが規格化されています(一覧)
・フランジサイズ(JIS):10~550
・材質:SUS304,アクリル
・ブランクフランジ、回転フランジ、穴あきフランジを標準規格化
ゼロレングス変換フランジのほか、両面溝ありのVGフランジ両面シール面加工のVFフランジもご用意しております

▼その他
・規格変換ニップル(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る

18 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード
型式

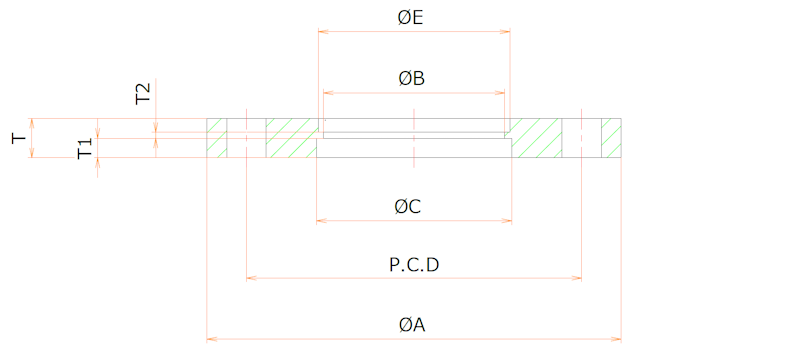

VF A B C T T1 T2 P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転 フランジ材質
在庫・納期
単価
(税込)
10 70 15 17.5 8 4 1.5 50 φ10 4 17.3 V24 穴あき 固定 SUS 304
現在庫数
7個 当日出荷可能
欠品時
30営業日
2,700円 (税込2,970円)
20 80 25 28 8 4 1.5 60 φ10 4 27.2 V34 穴あき 固定 SUS 304
現在庫数
8個 当日出荷可能
欠品時
30営業日
2,900円 (税込3,190円)
25 90 32 35 8 4 1.5 70 φ10 4 34 V40 穴あき 固定 SUS 304
現在庫数
5個 当日出荷可能
欠品時
30営業日
4,700円 (税込5,170円)
40 105 46 49.5 10 5 1.5 85 φ10 4 48.6 V55 穴あき 固定 SUS 304
現在庫数
11個 当日出荷可能
欠品時
30営業日
5,100円 (税込5,610円)
50 120 57 61 10 5 2 100 φ10 4 60.5 V70 穴あき 固定 SUS 304
現在庫数
16個 当日出荷可能
欠品時
30営業日
6,400円 (税込7,040円)
65 145 73 77 10 5 2 120 φ12 4 76.3 V85 穴あき 固定 SUS 304
現在庫数
4個 当日出荷可能
欠品時
30営業日
6,700円 (税込7,370円)
80 160 86 90 12 6 2 135 φ12 4 89.1 V100 穴あき 固定 SUS 304
現在庫数
16個 当日出荷可能
欠品時
30営業日
11,700円 (税込12,870円)
100 185 111 115 12 6 2 160 φ12 8 114.3 V120 穴あき 固定 SUS 304
現在庫数
9個 当日出荷可能
欠品時
30営業日
12,100円 (税込13,310円)
125 210 136 141 12 6 2 185 φ12 8 139.8 V150 穴あき 固定 SUS 304
現在庫数
4個 当日出荷可能
欠品時
30営業日
14,700円 (税込16,170円)
150 235 161 166 12 6 2 210 φ12 8 165.2 V175 穴あき 固定 SUS 304
現在庫数
7個 当日出荷可能
欠品時
30営業日
24,700円 (税込27,170円)
200 300 212 218 16 8 3 270 φ15 8 216.3 V225 穴あき 固定 SUS 304
現在庫数
8個 当日出荷可能
欠品時
30営業日
37,100円 (税込40,810円)
250 350 263 269 16 8 3 320 φ15 12 267.4 V275 穴あき 固定 SUS 304
現在庫数
3個 当日出荷可能
欠品時
30営業日
57,100円 (税込62,810円)
300 400 314 320 16 8 3 370 φ15 12 318.5 V325 穴あき 固定 SUS 304
現在庫数
2個 当日出荷可能
欠品時
30営業日
71,100円 (税込78,210円)
350 450 350.5 357.5 20 10 6 420 φ15 12 355.6 V380 穴あき 固定 SUS 304
現在庫数
2個 当日出荷可能
欠品時
30営業日
117,100円 (税込128,810円)
400 520 401.5 409 20 10 6 480 φ19 12 406.4 V430 穴あき 固定 SUS 304
現在庫数
2個 当日出荷可能
欠品時
30営業日
119,100円 (税込131,010円)
450 575 452 460 20 10 6 535 φ19 16 457.2 V480 穴あき 固定 SUS 304
欠品時
30営業日
147,100円 (税込161,810円)
500 625 504 510 22 11 7 585 φ19 16 508 V530 穴あき 固定 SUS 304
欠品時
30営業日
171,100円 (税込188,210円)
550 680 555 560 24 12 7 640 φ19 16 558.8 V585 穴あき 固定 SUS 304
欠品時
30営業日
191,100円 (税込210,210円)
VF A B C T T1 T2 P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転 フランジ材質
JIS VF 穴あきフランジ SUS カタログ画像
