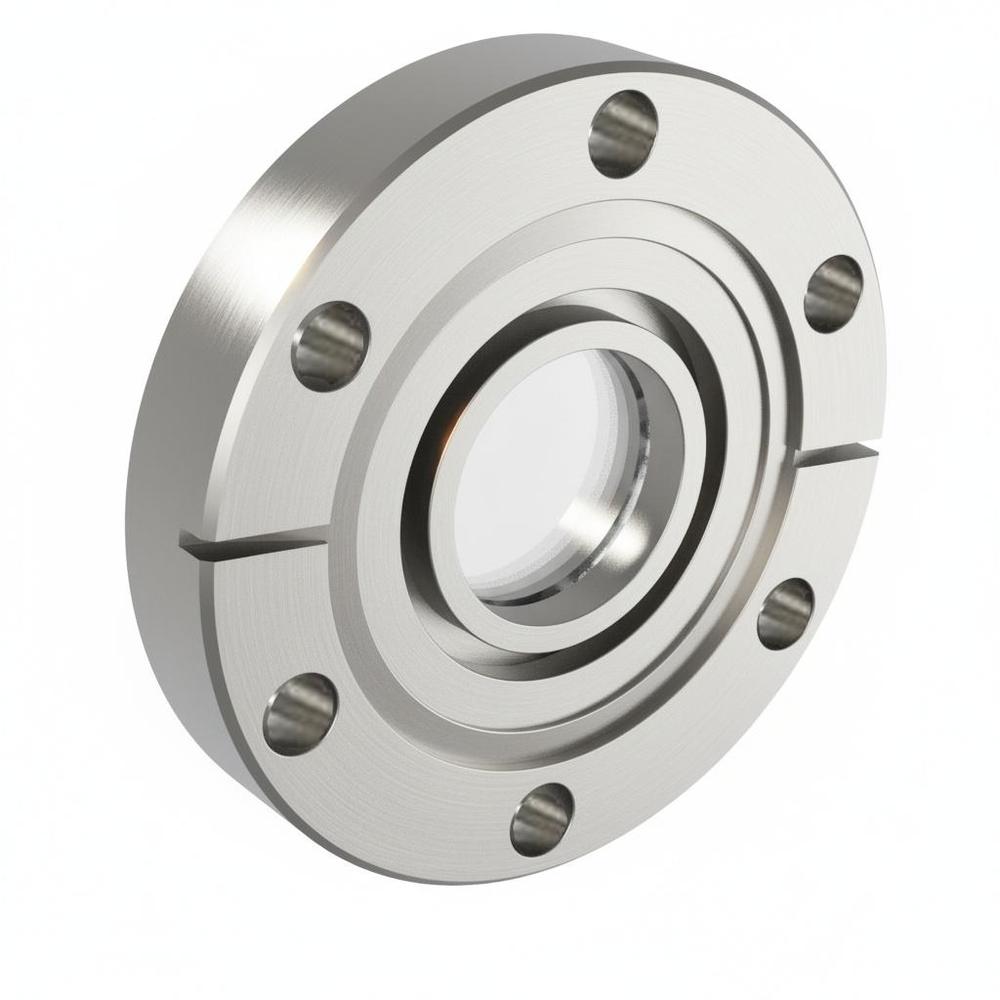

ICF70 弗化カルシウムビューポート
▼ビューポート フッ化カルシウム(CaF2)
・ホウケイ酸ガラス/Duran®：チャンバー内の目視用
・光学用には石英やサファイアなどの材質をご用意
※フッ化カルシウム窓は傷つきやすいのでご注意ください
▼以下のタイプが規格化されています
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG，CeFiX®，サニタリー
・窓材：
├ホウケイ酸ガラス
├サファイア(Al2O3)
├合成石英(SiO2)
├溶融石英(SiO2)
├フッ化マグネシウム(MgF2)
├フッ化カルシウム(CaF2)
├ゲルマニウム(Ge)
├ジンクセレン(ZnSe)
└鉛ガラス
・非磁性フランジ品(チタン、SUS316L)もご用意しております
・開閉可能なビューポート(一覧)もございます
▼オプション(ICFフランジのみ)
・ビューポートカバー(一覧)
・ビューポートシャッター(一覧)
▼特注品も対応いたします
・窓材やフランジサイズの変更も承ります
・ARコート(反射防止膜)加工もご相談承ります
・レーザーが照射位置に跳ね返らないよう、窓材を斜めに取り付けることも可能です
・ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ARコートのご依頼の際には使用波長を、レーザー耐性が必要な場合には使用するレーザーの詳細もご教示ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304L |
| 窓 | 弗化カルシウム |
| 最高温度 | 200℃ |
| 最低温度 | -100℃ |
| RoHS2対応 | ○ |
| 製品コード / 型式 | ICF | A | H | T(ガラス厚) | V(有効径) | 在庫・納期 | 単価(税込) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21144 / ICF70VPCF | 70 | 70 | 12.7 | 3 | 33 | 価格・在庫の表示は ログイン（会員登録）が必要です ログイン | |||||||||||||||||||||
製品コード ：21144
型式 ：ICF70VPCF
|
|||||||||||||||||||||||||||
型式を絞り込む
フランジ
