Miniature High Voltage
▼フィードスルー 同軸 MHVフローティングシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
基本情報 | |
---|---|
タイプ | MHV |
接続タイプ | 大気側プラグ嵌合 |
電極 | コバール® |
フランジ材質 | SUS 304 |
スリーブ | コバール® |
絶縁体 | アルミナセラミック |
最高温度 | 450℃ |
最低温度 | -196℃ |
リークレート | <1.3x10-10Pa・㎥/sec |
分類 | フランジ付き端子 |
種類 | フローティングシールド |
インピーダンス | 50 Ω |
周波数 | 100 MHz |
絶縁抵抗値 | 10⁹ ohm |
耐電圧: DC | 5 kV |
電流/1本 | 3 A |
RoHS2対応 | ○ |
製品コード 型式 |

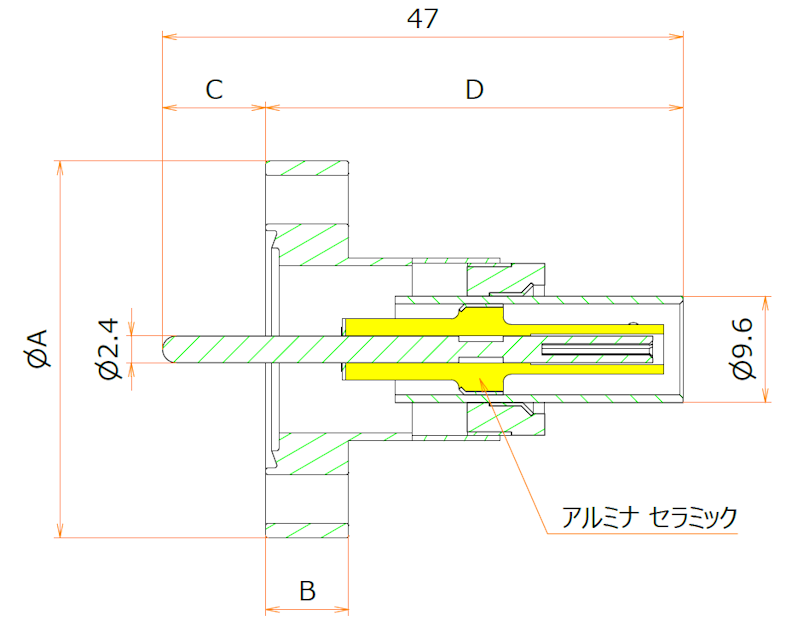

NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
- | 34 | - | - | 34 | 7.5 | 8.9 | 38.1 | - | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
62,500円
(税込68,750円)
|
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
---|---|---|---|---|---|---|---|---|---|
- | 34 | - | - | 34 | 7.5 | 8.9 | 38.1 | - | 1 |
フランジ
電極数
