フィードスルー 同軸 MHV-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 MHV-R-F フローティングシールド 片側プラグ嵌合

Miniature High Voltage
▼フィードスルー 同軸 MHVフローティングシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ MHV
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW/KF ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11055 / N16MRF1 16 - - - 30 4.8 12.5 34.5 - 1
欠品時
21営業日
56,100円 （税込61,710円）
同軸 MHV-R-F 1個付き NW/KF16 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
16 - - - 30 4.8 12.5 34.5 - 1
同軸 MHV-R-F 1個付き NW/KF16 フランジ
製品コード ：11055    型式 ：N16MRF1
56,100円 （税込61,710円）
詳細ページへ お問い合わせ
11089 / N25MRF1 25 - - - 40 6 20 27 - 1
欠品時
30営業日
57,200円 （税込62,920円）
同軸 MHV-R-F 1個付き NW/KF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 20 27 - 1
同軸 MHV-R-F 1個付き NW/KF25 フランジ
製品コード ：11089    型式 ：N25MRF1
57,200円 （税込62,920円）
詳細ページへ お問い合わせ
11166 / N40MRF1 40 - - - 55 6 20 27 - 1
欠品時
30営業日
57,500円 （税込63,250円）
同軸 MHV-R-F 1個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 20 27 - 1
同軸 MHV-R-F 1個付き NW/KF40 フランジ
製品コード ：11166    型式 ：N40MRF1
57,500円 （税込63,250円）
詳細ページへ お問い合わせ
11167 / N40MRF2 40 - - - 55 6 20 27 20 2
欠品時
30営業日
111,100円 （税込122,210円）
同軸 MHV-R-F 2個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 20 27 20 2
同軸 MHV-R-F 2個付き NW/KF40 フランジ
製品コード ：11167    型式 ：N40MRF2
111,100円 （税込122,210円）
詳細ページへ お問い合わせ
11989 / N40MRF3 40 - - - 55 6 20 27 21 3
欠品時
30営業日
158,700円 （税込174,570円）
同軸 MHV-R-F 3個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 20 27 21 3
同軸 MHV-R-F 3個付き NW/KF40 フランジ
製品コード ：11989    型式 ：N40MRF3
158,700円 （税込174,570円）
詳細ページへ お問い合わせ
18596 / N50MRF4 50 - - - 75 6 20 27 28 4
欠品時
21営業日
203,900円 （税込224,290円）
同軸 MHV-R-F 4個付き NW/KF50 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 20 27 28 4
同軸 MHV-R-F 4個付き NW/KF50 フランジ
製品コード ：18596    型式 ：N50MRF4
203,900円 （税込224,290円）
詳細ページへ お問い合わせ
10631 / C34MRF1 - 34 - - 34 7.5 8.9 38.1 - 1
現在庫数
1個 当日出荷可能
欠品時
21営業日
57,700円 （税込63,470円）

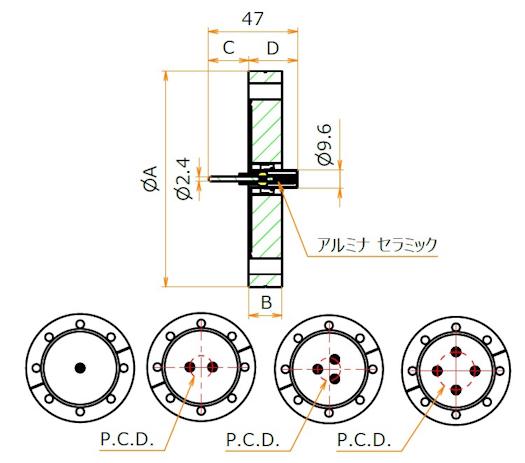

同軸 MHV-R-F 1個付き ICF34 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 8.9 38.1 - 1
同軸 MHV-R-F 1個付き ICF34 フランジ
製品コード ：10631    型式 ：C34MRF1
57,700円 （税込63,470円）
詳細ページへ お問い合わせ
10714 / C70MRF1 - 70 - - 70 12.7 20.5 26.5 - 1
欠品時
30営業日
59,000円 （税込64,900円）
同軸 MHV-R-F 1個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 20.5 26.5 - 1
同軸 MHV-R-F 1個付き ICF70 フランジ
製品コード ：10714    型式 ：C70MRF1
59,000円 （税込64,900円）
詳細ページへ お問い合わせ
10715 / C70MRF2 - 70 - - 70 12.7 20.5 26.5 20 2
欠品時
30営業日
112,600円 （税込123,860円）
同軸 MHV-R-F 2個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 20.5 26.5 20 2
同軸 MHV-R-F 2個付き ICF70 フランジ
製品コード ：10715    型式 ：C70MRF2
112,600円 （税込123,860円）
詳細ページへ お問い合わせ
11990 / C70MRF3 - 70 - - 70 12.7 20.5 26.5 21 3
欠品時
別途回答
160,200円 （税込176,220円）
同軸 MHV-R-F 3個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 20.5 26.5 21 3
同軸 MHV-R-F 3個付き ICF70 フランジ
製品コード ：11990    型式 ：C70MRF3
160,200円 （税込176,220円）
詳細ページへ お問い合わせ
18597 / C114MRF4 - 114 - - 114 17.5 20.5 26.5 30 4
欠品時
21営業日
216,500円 （税込238,150円）
同軸 MHV-R-F 4個付き ICF114 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 20.5 26.5 30 4
同軸 MHV-R-F 4個付き ICF114 フランジ
製品コード ：18597    型式 ：C114MRF4
216,500円 （税込238,150円）
詳細ページへ お問い合わせ
10797 / F20MRF1 - - 20 - 80 8 22.5 24.5 - 1
欠品時
30営業日
58,700円 （税込64,570円）
同軸 MHV-R-F 1個付き VF20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VF20 フランジ
製品コード ：10797    型式 ：F20MRF1
58,700円 （税込64,570円）
詳細ページへ お問い合わせ
11686 / F25MRF1 - - 25 - 90 8 22.5 24.5 - 1
欠品時
別途回答
59,000円 （税込64,900円）
同軸 MHV-R-F 1個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VF25 フランジ
製品コード ：11686    型式 ：F25MRF1
59,000円 （税込64,900円）
詳細ページへ お問い合わせ
12855 / F25MRF2 - - 25 - 90 8 22.5 24.5 20 2
欠品時
30営業日
112,700円 （税込123,970円）
同軸 MHV-R-F 2個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 22.5 24.5 20 2
同軸 MHV-R-F 2個付き VF25 フランジ
製品コード ：12855    型式 ：F25MRF2
112,700円 （税込123,970円）
詳細ページへ お問い合わせ
11687 / F40MRF1 - - 40 - 105 10 22.5 24.5 - 1
欠品時
30営業日
60,400円 （税込66,440円）
同軸 MHV-R-F 1個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VF40 フランジ
製品コード ：11687    型式 ：F40MRF1
60,400円 （税込66,440円）
詳細ページへ お問い合わせ
11688 / F40MRF2 - - 40 - 105 10 22.5 24.5 20 2
欠品時
30営業日
114,000円 （税込125,400円）
同軸 MHV-R-F 2個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 24.5 20 2
同軸 MHV-R-F 2個付き VF40 フランジ
製品コード ：11688    型式 ：F40MRF2
114,000円 （税込125,400円）
詳細ページへ お問い合わせ
11991 / F40MRF3 - - 40 - 105 10 22.5 24.5 25 3
欠品時
30営業日
161,700円 （税込177,870円）
同軸 MHV-R-F 3個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 24.5 25 3
同軸 MHV-R-F 3個付き VF40 フランジ
製品コード ：11991    型式 ：F40MRF3
161,700円 （税込177,870円）
詳細ページへ お問い合わせ
12856 / F40MRF4 - - 40 - 105 10 22.5 24.5 30 4
欠品時
30営業日
208,000円 （税込228,800円）
同軸 MHV-R-F 4個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 24.5 30 4
同軸 MHV-R-F 4個付き VF40 フランジ
製品コード ：12856    型式 ：F40MRF4
208,000円 （税込228,800円）
詳細ページへ お問い合わせ
11689 / G20MRF1 - - - 20 80 8 22.5 24.5 - 1
欠品時
30営業日
58,700円 （税込64,570円）
同軸 MHV-R-F 1個付き VG20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VG20 フランジ
製品コード ：11689    型式 ：G20MRF1
58,700円 （税込64,570円）
詳細ページへ お問い合わせ
11690 / G25MRF1 - - - 25 90 8 22.5 24.5 - 1
欠品時
30営業日
59,000円 （税込64,900円）
同軸 MHV-R-F 1個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VG25 フランジ
製品コード ：11690    型式 ：G25MRF1
59,000円 （税込64,900円）
詳細ページへ お問い合わせ
12857 / G25MRF2 - - - 25 90 8 22.5 24.5 20 2
欠品時
別途回答
112,700円 （税込123,970円）
同軸 MHV-R-F 2個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 22.5 24.5 20 2
同軸 MHV-R-F 2個付き VG25 フランジ
製品コード ：12857    型式 ：G25MRF2
112,700円 （税込123,970円）
詳細ページへ お問い合わせ
11691 / G40MRF1 - - - 40 105 10 22.5 24.5 - 1
欠品時
30営業日
60,400円 （税込66,440円）
同軸 MHV-R-F 1個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 24.5 - 1
同軸 MHV-R-F 1個付き VG40 フランジ
製品コード ：11691    型式 ：G40MRF1
60,400円 （税込66,440円）
詳細ページへ お問い合わせ
11692 / G40MRF2 - - - 40 105 10 22.5 24.5 20 2
欠品時
30営業日
114,000円 （税込125,400円）
同軸 MHV-R-F 2個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 24.5 20 2
同軸 MHV-R-F 2個付き VG40 フランジ
製品コード ：11692    型式 ：G40MRF2
114,000円 （税込125,400円）
詳細ページへ お問い合わせ
11992 / G40MRF3 - - - 40 105 10 22.5 24.5 25 3
欠品時
30営業日
161,700円 （税込177,870円）
同軸 MHV-R-F 3個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 24.5 25 3
同軸 MHV-R-F 3個付き VG40 フランジ
製品コード ：11992    型式 ：G40MRF3
161,700円 （税込177,870円）
詳細ページへ お問い合わせ
12858 / G40MRF4 - - - 40 105 10 22.5 24.5 30 4
欠品時
30営業日
208,000円 （税込228,800円）
同軸 MHV-R-F 4個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 24.5 30 4
同軸 MHV-R-F 4個付き VG40 フランジ
製品コード ：12858    型式 ：G40MRF4
208,000円 （税込228,800円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 MHV-R-F フローティングシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 真空側 ソケットコンタクト φ2.4 用 プッシュオンタイプ 10本入
接続部品 真空側 ソケットコンタクト φ2.4 用 プッシュオンタイプ 10本入
製品コード ：10152
型式 ：SVC24S
17,700円 （税込19,470円）
真空側 ソケットコンタクト 圧着タイプ φ2.4 1本入
真空側 ソケットコンタクト 圧着タイプ φ2.4 1本入
製品コード ：14427
型式 ：SVC24CU
4,700円 （税込5,170円）
接続部品 真空側 片側コネクタ付きケーブル MHV-R/MHV-R-F 用 L=1000
接続部品 真空側 片側コネクタ付きケーブル MHV-R/MHV-R-F 用 L=1000
製品コード ：14441
型式 ：VCK1000X/MJ
27,600円 （税込30,360円）
接続部品 大気側プラグ MHV 用
接続部品 大気側プラグ MHV 用
製品コード ：12654
型式 ：ASP-MHV
4,800円 （税込5,280円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル MHV 用 RG-59/U L=1000
接続部品 大気側ケーブル MHV 用 RG-59/U L=1000
製品コード ：14452
型式 ：ACV1000M/XX
500円 （税込550円）
接続部品 大気側 両側プラグ付きケーブル MHV 用 L=1000
接続部品 大気側 両側プラグ付きケーブル MHV 用 L=1000
製品コード ：14466
型式 ：ACV1000MP/MP
11,300円 （税込12,430円）
接続部品 真空側 ピンコンタクト φ1.6 用 圧着タイプ 10本入
接続部品 真空側 ピンコンタクト φ1.6 用 圧着タイプ 10本入
製品コード ：14583
型式 ：PVC16
9,700円 （税込10,670円）
