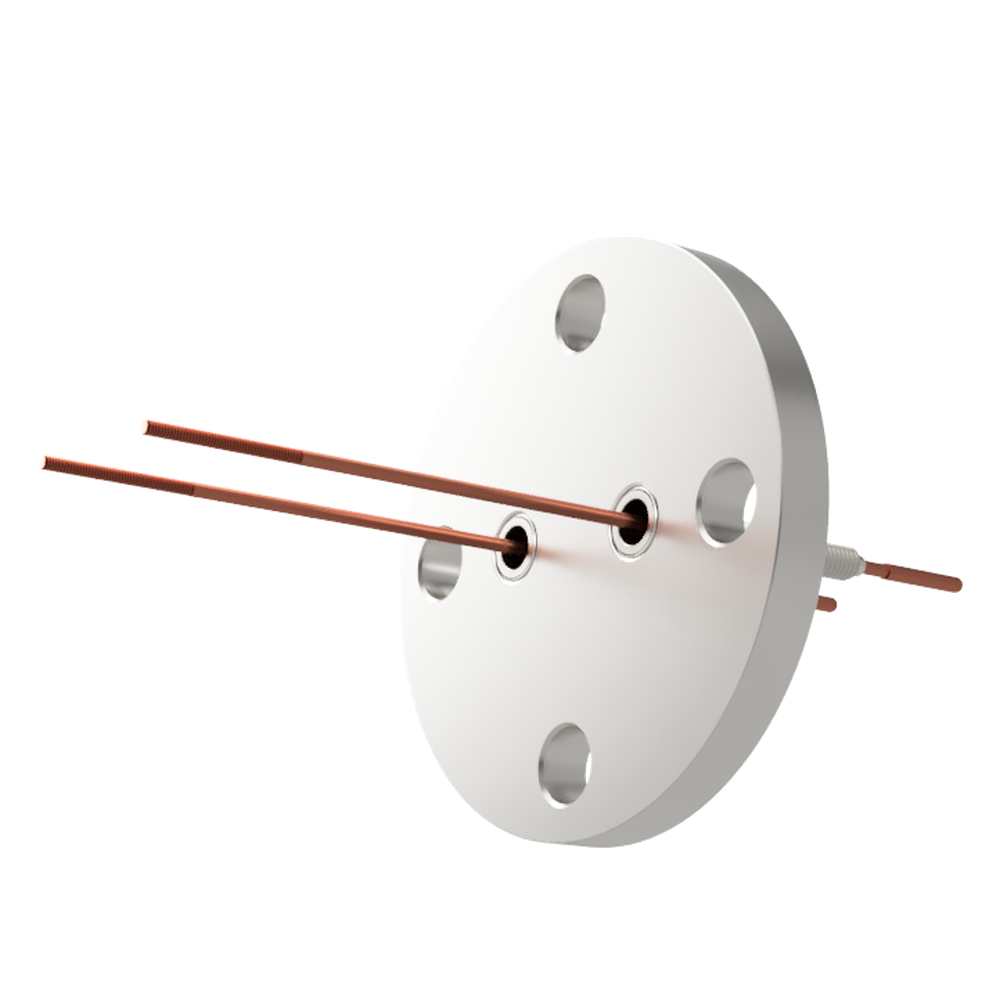

中電流 3kV - 35A シリコンプラグ接続タイプ 2個付き VF40 フランジ 先端ねじ加工あり
製品コード ：12237
型式 ：F43K35A2CUM2WP
▼高電圧フィードスルー シリコン接続タイプ
・電力、ヒーター、ランプ等の用途で使用されています
・安全性を考慮したシリコン絶縁プラグ接続タイプ
・電極を絶縁素材で覆うため大気側の保護が必要ありません
・電極：無酸素銅
・電極数：1，2，3，4
・耐電圧：3kV，電流値：35A
・接続用SUSナット(M2)、ワッシャが電極1本あたり各2個付属
▼以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
▼特注品も対応いたします
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | 高電圧・中電流 |
| 電極 | 無酸素銅 |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 3 kV |
| 電流/1本 | 35 A |
| フィードスルー | 3 kV / 35 A |
製品コード 型式 |
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | - | 40 | - | 105 | 10 | 70 | 59.5 | - | 2 | |||
| NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
|---|---|---|---|---|---|---|---|---|---|
| - | - | 40 | - | 105 | 10 | 70 | 59.5 | - | 2 |
製品コード ：12237
型式 ：F43K35A2CUM2WP
型式を絞り込む
フランジ
電極数
小中高電流・高電圧タイプのアセンブリ方法は以下の画像をクリックしてください。
