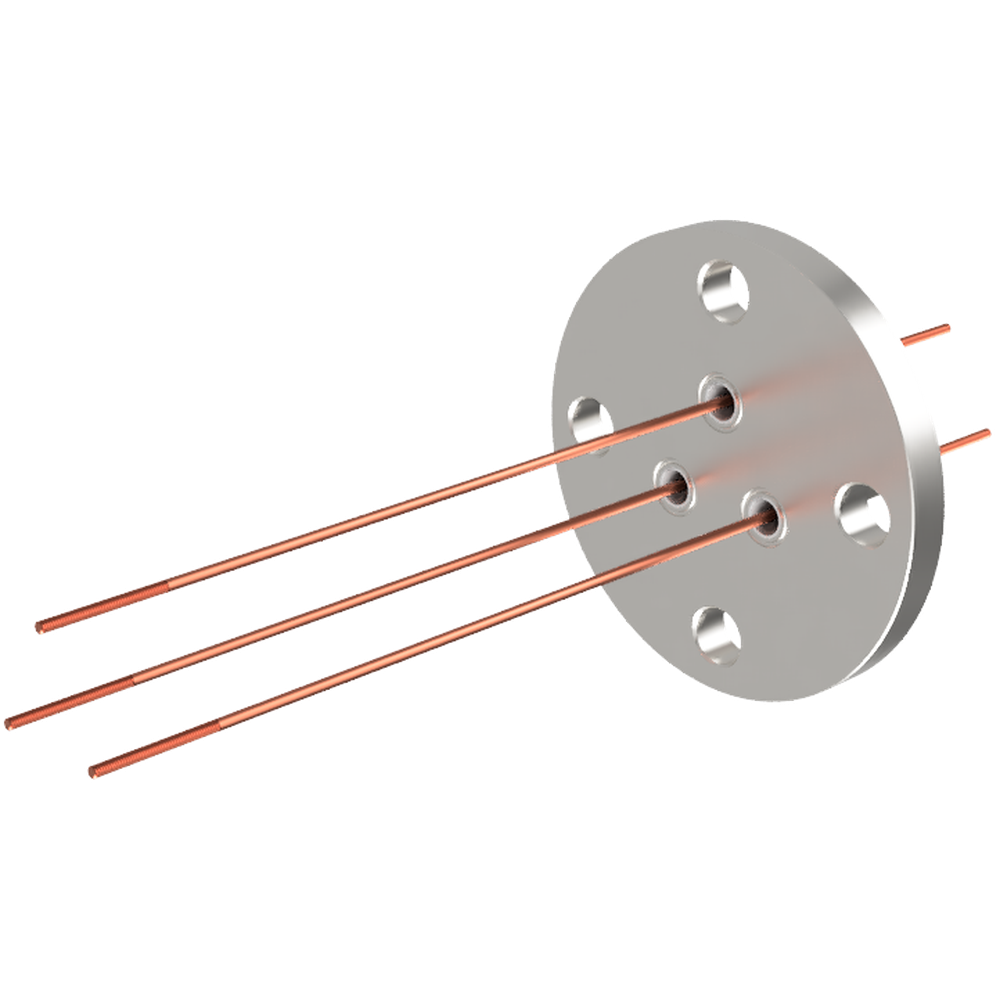

中電流 3kV - 35A 3個付き VF25 フランジ 先端ねじ加工あり

中電流 3kV - 35A 3個付き VF25 フランジ  先端ねじ加工あり

画像にマウスを合わせると拡大されます

中電流 3kV - 35A 3個付き VF25 フランジ  先端ねじ加工あり
この製品をシェアする
製品コード :12663 型式 :F33K35A3CUM2

▼高電圧フィードスルー
・電力、ヒーター、ランプ等の用途で使用されています
・接続に便利な先端ねじ加工付き
・電極:無酸素銅
・電極数:1,2,3,4
・耐電圧:3kV,電流値:35A
・接続用SUSナット(M2)、ワッシャが電極1本あたり各4個付属

▼以下のタイプが規格化されています(一覧)
・電圧3kV~30kV DC,電流3A~808A
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化
・電極ねじ加工あり:無酸素銅,無酸素銅+ニッケルめっき,SUS
・コンパクトタイプ:無酸素銅 (5kV 22A),SUS (5kV 3A)
・シリコンプラグタイプ:無酸素銅(3kV 35A5kV 110A)
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております

▼特注品も対応いたします
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

基本情報
タイプ 高電圧・中電流
フィードスルー 3 kV / 35 A
電流値: 1 本あたり 35 A
耐電圧: DC 3 kV
絶縁抵抗値 10⁹ ohm
電極 無酸素銅
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
48,200 円 (税込53,020円)
欠品時
30営業日
この製品のお問い合わせ
この製品をシェアする
製品コード / 型式 NW/KF ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
12663 / F33K35A3CUM2 - - 25 - 90 8 130.5 59.5 - 3
欠品時
30営業日
48,200円 (税込53,020円)
中電流 3kV - 35A 3個付き VF25 フランジ  先端ねじ加工あり 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 130.5 59.5 - 3
製品コード :12663    型式 :F33K35A3CUM2
48,200円 (税込53,020円)

型式を絞り込む

フランジ

電極数

中電流 3kV - 35A 3個付き VF25 フランジ  先端ねじ加工あり カタログ画像
小中高電流・高電圧タイプのアセンブリ方法は以下の画像をクリックしてください。
小中高電流・高電圧タイプ_アセンブリ方法
