  1. 真空部品通販ならコスモ・テック
  2. フィードスルー（電流導入端子、気密端子）
  3. 同軸
  4. MHVタイプ
  5. フィードスルー 同軸 MHV-R グランドシールド 片側プラグ嵌合

フィードスルー 同軸 MHV-R グランドシールド 片側プラグ嵌合

フィードスルー 同軸 MHV-R グランドシールド 片側プラグ嵌合

Miniature High Voltage
▼フィードスルー 同軸 MHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ MHV
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 グランドシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
10281 / N16MR1 16 - - - 30 6 18.5 28.5 - 1
現在庫数
7個 当日出荷可能
欠品時
30営業日
28,800円 （税込31,680円）

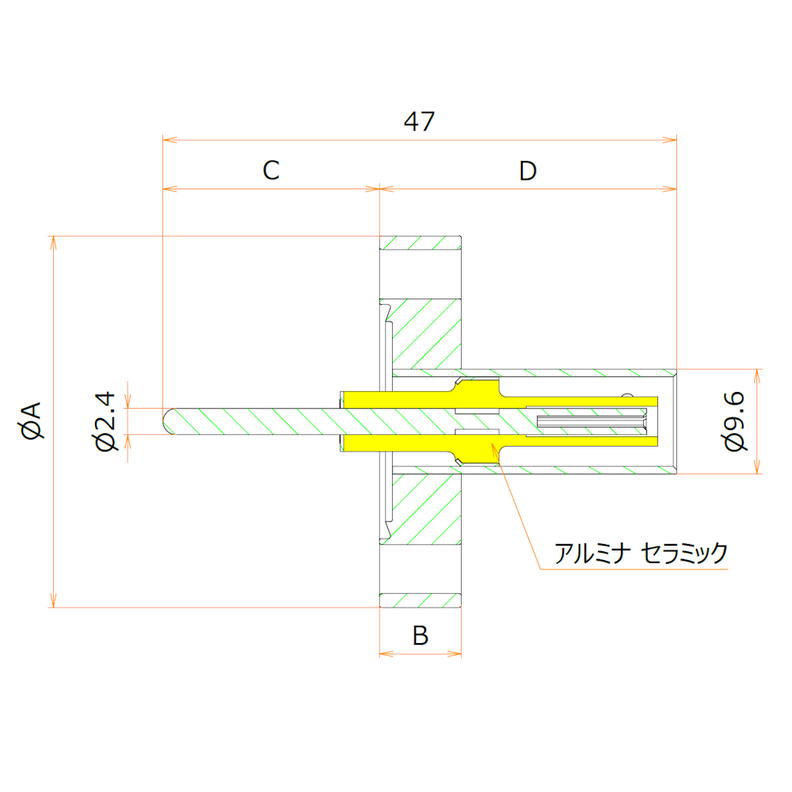

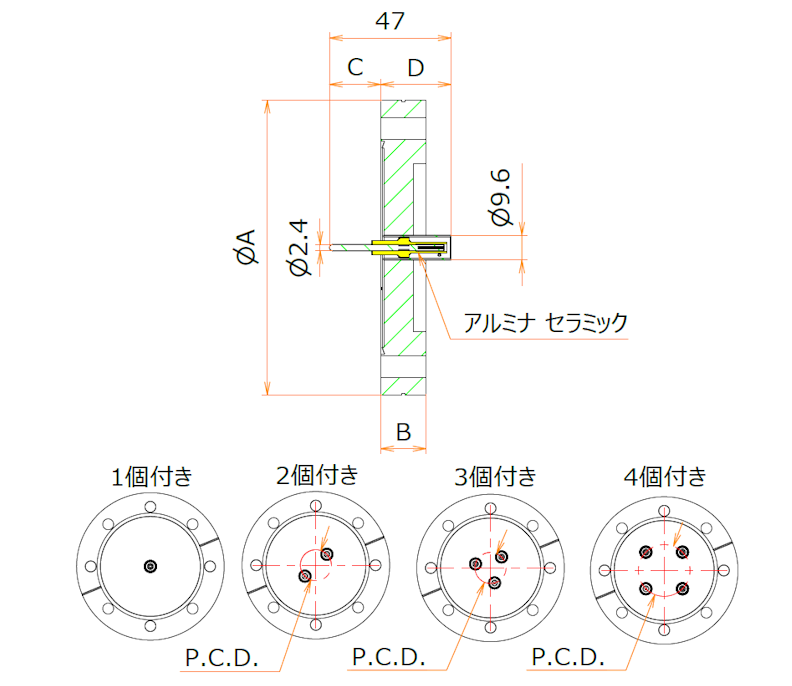

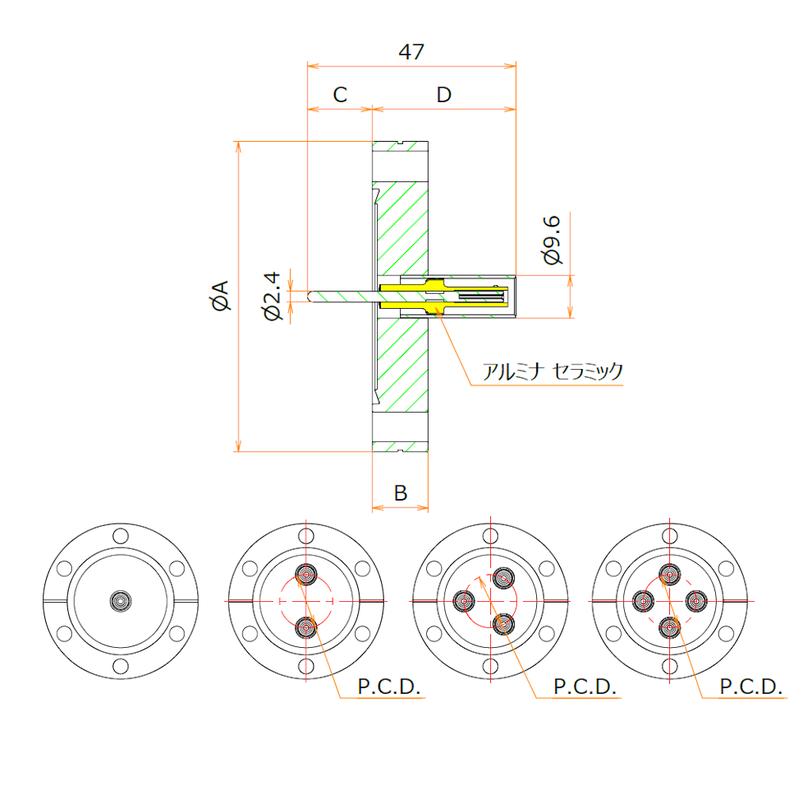

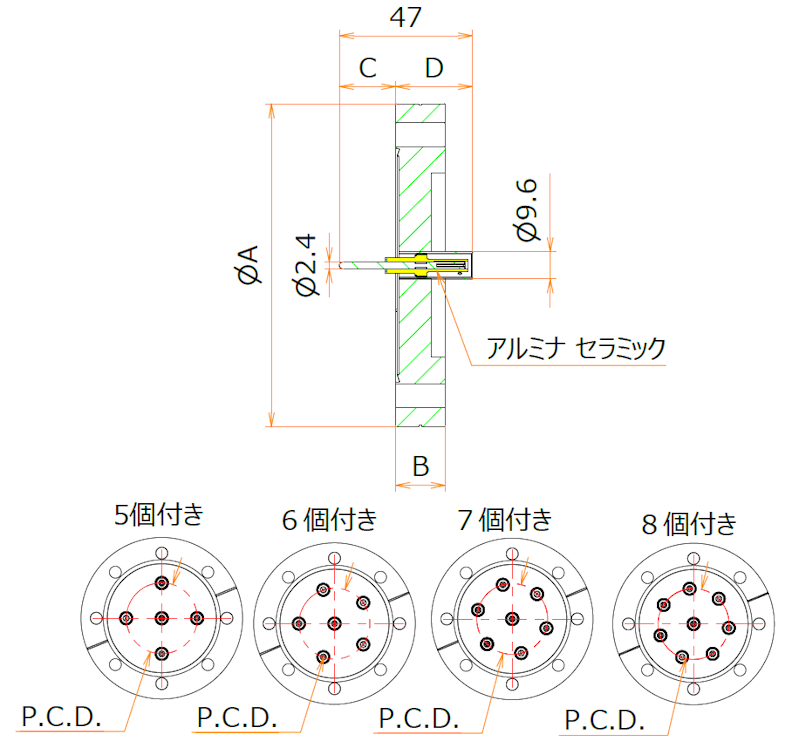

同軸 MHV-R 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 18.5 28.5 - 1
同軸 MHV-R 1個付き NW/KF16 フランジ
製品コード ：10281    型式 ：N16MR1
28,800円 （税込31,680円）
詳細ページへ お問い合わせ
11088 / N25MR1 25 - - - 40 6 18.5 28.5 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
29,000円 （税込31,900円）
同軸 MHV-R 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 18.5 28.5 - 1
同軸 MHV-R 1個付き NW/KF25 フランジ
製品コード ：11088    型式 ：N25MR1
29,000円 （税込31,900円）
詳細ページへ お問い合わせ
11162 / N40MR1 40 - - - 55 6 18.5 28.5 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
29,300円 （税込32,230円）
同軸 MHV-R 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.5 28.5 - 1
同軸 MHV-R 1個付き NW/KF40 フランジ
製品コード ：11162    型式 ：N40MR1
29,300円 （税込32,230円）
詳細ページへ お問い合わせ
10233 / N40MR2 40 - - - 55 6 18.5 28.5 24 2
現在庫数
2個 当日出荷可能
欠品時
30営業日
55,700円 （税込61,270円）
同軸 MHV-R 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.5 28.5 24 2
同軸 MHV-R 2個付き NW/KF40 フランジ
製品コード ：10233    型式 ：N40MR2
55,700円 （税込61,270円）
詳細ページへ お問い合わせ
11163 / N40MR3 40 - - - 55 6 18.5 28.5 24 3
現在庫数
2個 当日出荷可能
欠品時
別途回答
77,800円 （税込85,580円）
同軸 MHV-R 3個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.5 28.5 24 3
同軸 MHV-R 3個付き NW/KF40 フランジ
製品コード ：11163    型式 ：N40MR3
77,800円 （税込85,580円）
詳細ページへ お問い合わせ
11164 / N40MR4 40 - - - 55 6 18.5 28.5 24 4
現在庫数
3個 当日出荷可能
欠品時
30営業日
98,400円 （税込108,240円）
同軸 MHV-R 4個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 18.5 28.5 24 4
同軸 MHV-R 4個付き NW/KF40 フランジ
製品コード ：11164    型式 ：N40MR4
98,400円 （税込108,240円）
詳細ページへ お問い合わせ
10030 / C34MR1 - 34 - - 34 7.5 19 28 - 1
現在庫数
4個 当日出荷可能
欠品時
30営業日
29,700円 （税込32,670円）
同軸 MHV-R 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 19 28 - 1
同軸 MHV-R 1個付き ICF34 フランジ
製品コード ：10030    型式 ：C34MR1
29,700円 （税込32,670円）
詳細ページへ お問い合わせ
10225 / C70MR1 - 70 - - 70 12.7 19 28 - 1
現在庫数
8個 当日出荷可能
欠品時
30営業日
30,800円 （税込33,880円）
同軸 MHV-R 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 19 28 - 1
同軸 MHV-R 1個付き ICF70 フランジ
製品コード ：10225    型式 ：C70MR1
30,800円 （税込33,880円）
詳細ページへ お問い合わせ
10224 / C70MR2 - 70 - - 70 12.7 19 28 24 2
現在庫数
13個 当日出荷可能
欠品時
30営業日
57,200円 （税込62,920円）
同軸 MHV-R 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 19 28 24 2
同軸 MHV-R 2個付き ICF70 フランジ
製品コード ：10224    型式 ：C70MR2
57,200円 （税込62,920円）
詳細ページへ お問い合わせ
10231 / C70MR3 - 70 - - 70 12.7 19 28 24 3
現在庫数
2個 当日出荷可能
欠品時
30営業日
79,300円 （税込87,230円）
同軸 MHV-R 3個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 19 28 24 3
同軸 MHV-R 3個付き ICF70 フランジ
製品コード ：10231    型式 ：C70MR3
79,300円 （税込87,230円）
詳細ページへ お問い合わせ
10226 / C70MR4 - 70 - - 70 12.7 19 28 24 4
現在庫数
5個 当日出荷可能
欠品時
別途回答
99,900円 （税込109,890円）
同軸 MHV-R 4個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 19 28 24 4
同軸 MHV-R 4個付き ICF70 フランジ
製品コード ：10226    型式 ：C70MR4
99,900円 （税込109,890円）
詳細ページへ お問い合わせ
11674 / F20MR1 - - 20 - 80 8 21 26 - 1
欠品時
30営業日
30,500円 （税込33,550円）
同軸 MHV-R 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 21 26 - 1
同軸 MHV-R 1個付き VF20 フランジ
製品コード ：11674    型式 ：F20MR1
30,500円 （税込33,550円）
詳細ページへ お問い合わせ
11675 / F25MR1 - - 25 - 90 8 21 26 - 1
欠品時
30営業日
30,800円 （税込33,880円）
同軸 MHV-R 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 21 26 - 1
同軸 MHV-R 1個付き VF25 フランジ
製品コード ：11675    型式 ：F25MR1
30,800円 （税込33,880円）
詳細ページへ お問い合わせ
11676 / F25MR2 - - 25 - 90 8 21 26 24 2
欠品時
30営業日
57,200円 （税込62,920円）
同軸 MHV-R 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 21 26 24 2
同軸 MHV-R 2個付き VF25 フランジ
製品コード ：11676    型式 ：F25MR2
57,200円 （税込62,920円）
詳細ページへ お問い合わせ
11677 / F40MR1 - - 40 - 105 10 21 26 - 1
欠品時
30営業日
31,400円 （税込34,540円）
同軸 MHV-R 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 21 26 - 1
同軸 MHV-R 1個付き VF40 フランジ
製品コード ：11677    型式 ：F40MR1
31,400円 （税込34,540円）
詳細ページへ お問い合わせ
11678 / F40MR2 - - 40 - 105 10 21 26 24 2
欠品時
30営業日
57,800円 （税込63,580円）
同軸 MHV-R 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 21 26 24 2
同軸 MHV-R 2個付き VF40 フランジ
製品コード ：11678    型式 ：F40MR2
57,800円 （税込63,580円）
詳細ページへ お問い合わせ
11679 / F40MR3 - - 40 - 105 10 21 26 24 3
欠品時
30営業日
79,900円 （税込87,890円）
同軸 MHV-R 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 21 26 24 3
同軸 MHV-R 3個付き VF40 フランジ
製品コード ：11679    型式 ：F40MR3
79,900円 （税込87,890円）
詳細ページへ お問い合わせ
10855 / F40MR4 - - 40 - 105 10 21 26 24 4
欠品時
別途回答
100,500円 （税込110,550円）
同軸 MHV-R 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 21 26 24 4
同軸 MHV-R 4個付き VF40 フランジ
製品コード ：10855    型式 ：F40MR4
100,500円 （税込110,550円）
詳細ページへ お問い合わせ
11680 / G20MR1 - - - 20 80 8 21 26 - 1
欠品時
別途回答
30,500円 （税込33,550円）
同軸 MHV-R 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 21 26 - 1
同軸 MHV-R 1個付き VG20 フランジ
製品コード ：11680    型式 ：G20MR1
30,500円 （税込33,550円）
詳細ページへ お問い合わせ
10977 / G25MR1 - - - 25 90 8 21 26 - 1
欠品時
別途回答
30,800円 （税込33,880円）
同軸 MHV-R 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 21 26 - 1
同軸 MHV-R 1個付き VG25 フランジ
製品コード ：10977    型式 ：G25MR1
30,800円 （税込33,880円）
詳細ページへ お問い合わせ
11681 / G25MR2 - - - 25 90 8 21 26 24 2
欠品時
別途回答
57,200円 （税込62,920円）
同軸 MHV-R 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 21 26 24 2
同軸 MHV-R 2個付き VG25 フランジ
製品コード ：11681    型式 ：G25MR2
57,200円 （税込62,920円）
詳細ページへ お問い合わせ
11682 / G40MR1 - - - 40 105 10 21 26 - 1
欠品時
別途回答
31,400円 （税込34,540円）
同軸 MHV-R 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 21 26 - 1
同軸 MHV-R 1個付き VG40 フランジ
製品コード ：11682    型式 ：G40MR1
31,400円 （税込34,540円）
詳細ページへ お問い合わせ
11683 / G40MR2 - - - 40 105 10 21 26 24 2
欠品時
30営業日
57,800円 （税込63,580円）
同軸 MHV-R 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 21 26 24 2
同軸 MHV-R 2個付き VG40 フランジ
製品コード ：11683    型式 ：G40MR2
57,800円 （税込63,580円）
詳細ページへ お問い合わせ
11684 / G40MR3 - - - 40 105 10 21 26 24 3
欠品時
別途回答
79,900円 （税込87,890円）
同軸 MHV-R 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 21 26 24 3
同軸 MHV-R 3個付き VG40 フランジ
製品コード ：11684    型式 ：G40MR3
79,900円 （税込87,890円）
詳細ページへ お問い合わせ
11685 / G40MR4 - - - 40 105 10 21 26 24 4
欠品時
30営業日
100,500円 （税込110,550円）
同軸 MHV-R 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 21 26 24 4
同軸 MHV-R 4個付き VG40 フランジ
製品コード ：11685    型式 ：G40MR4
100,500円 （税込110,550円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 MHV-R グランドシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 真空側 ソケットコンタクト φ2.4 用 プッシュオンタイプ 10本入
接続部品 真空側 ソケットコンタクト φ2.4 用 プッシュオンタイプ 10本入
製品コード ：10152
型式 ：SVC24S
17,700円 （税込19,470円）
真空側 ソケットコンタクト 圧着タイプ φ2.4 1本入
真空側 ソケットコンタクト 圧着タイプ φ2.4 1本入
製品コード ：14427
型式 ：SVC24CU
4,700円 （税込5,170円）
接続部品 真空側 片側コネクタ付きケーブル MHV-R/MHV-R-F 用 L=1000
接続部品 真空側 片側コネクタ付きケーブル MHV-R/MHV-R-F 用 L=1000
製品コード ：14441
型式 ：VCK1000X/MJ
27,600円 （税込30,360円）
接続部品 大気側プラグ MHV 用
接続部品 大気側プラグ MHV 用
製品コード ：12654
型式 ：ASP-MHV
4,800円 （税込5,280円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル MHV 用 RG-59/U L=1000
接続部品 大気側ケーブル MHV 用 RG-59/U L=1000
製品コード ：14452
型式 ：ACV1000M/XX
500円 （税込550円）
接続部品 大気側 両側プラグ付きケーブル MHV 用 L=1000
接続部品 大気側 両側プラグ付きケーブル MHV 用 L=1000
製品コード ：14466
型式 ：ACV1000MP/MP
11,300円 （税込12,430円）
接続部品 真空側 ピンコンタクト φ1.6 用 圧着タイプ 10本入
接続部品 真空側 ピンコンタクト φ1.6 用 圧着タイプ 10本入
製品コード ：14583
型式 ：PVC16
9,700円 （税込10,670円）
