ICF70 の検索結果
製品 917件 (81 ～100 件)
- 表示件数
- 表示切替
-
製品コード ：10690
型式 ：C70LJF2▼フィードスルー 同軸LM-JJ-Fフローティングシールド 両側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 2 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 0.5 D 27 P.C.D 20 電極数 2 -
製品コード ：10691
型式 ：C70LJF3▼フィードスルー 同軸LM-JJ-Fフローティングシールド 両側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 2 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 0.5 D 27 P.C.D 21 電極数 3 -
製品コード ：13648
型式 ：C70UFF1▼フィードスルー USB2.0コネクタ
・超高真空対応のUSB2.0用ハーメチックコネクタ
・30V 1A対応
・両側メス
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※USB3.0の製品はこちらからご覧ください
精密洗浄のご依頼はこちらからタイプ USB2.0 めす 接続タイプ USB 電極 ベリリウム銅合金 フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 セラミック 最高温度 200℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12.7 C 16.2 D 27.6 電極数 1 電流/1本 1 A 耐電圧: DC 30 V -

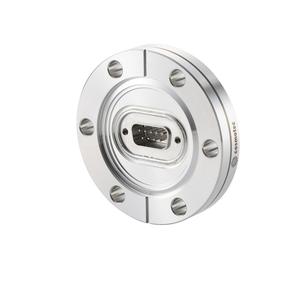

製品コード ：11566
型式 ：C70MD91▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 総電流/1端子 14.6 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ ICF 70 A 70 B 12.7 D 24 電極数 9
-

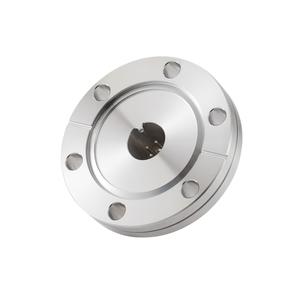

製品コード ：40239
型式 ：C70MB41GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/9.9A(4PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 4 タイプ 標準 電流/1本 3 A 総電流/1端子 9.9 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -
製品コード ：40240
型式 ：C70MB41GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/9.9A(4PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 4 タイプ 標準 電流/1本 3 A 総電流/1端子 9.9 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品 -

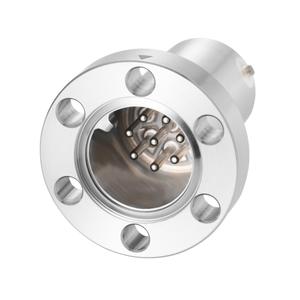

製品コード ：40263
型式 ：C70MB81GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/14.4A(8PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 8 タイプ 標準 電流/1本 3 A 総電流/1端子 14.4 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -

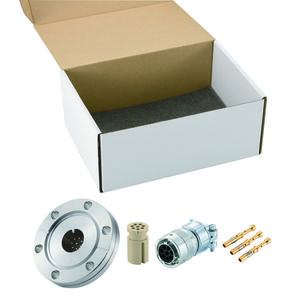

製品コード ：40264
型式 ：C70MB81GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/14.4A(8PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 8 タイプ 標準 電流/1本 3 A 総電流/1端子 14.4 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品
-

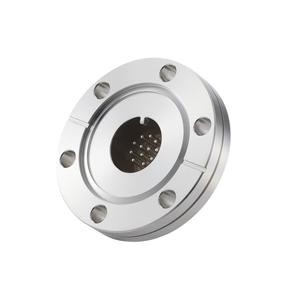

製品コード ：40285
型式 ：C70MB121GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/13.3A(12PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 12 タイプ 標準 電流/1本 3 A 総電流/1端子 13.3 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -
製品コード ：40286
型式 ：C70MB121GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/13.3A(12PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 12 タイプ 標準 電流/1本 3 A 総電流/1端子 13.3 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品 -

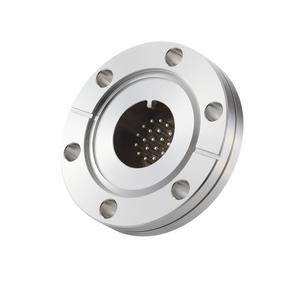

製品コード ：40307
型式 ：C70MB191GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/11.4A(19PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 19 タイプ 標準 電流/1本 3 A 総電流/1端子 11.4 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -
製品コード ：40308
型式 ：C70MB191GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/11.4A(19PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 19 タイプ 標準 電流/1本 3 A 総電流/1端子 11.4 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品
-

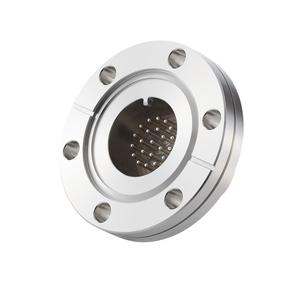

製品コード ：40327
型式 ：C70MB221GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/13.2A(22PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 22 タイプ 標準 電流/1本 3 A 総電流/1端子 13.2 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -
製品コード ：40328
型式 ：C70MB221GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/13.2A(22PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 22 タイプ 標準 電流/1本 3 A 総電流/1端子 13.2 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品 -

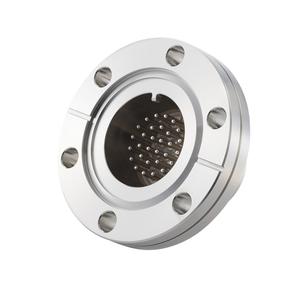

製品コード ：14602
型式 ：C70MB301G▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/18A(30PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 30 タイプ 標準 電流/1本 3 A 総電流/1端子 18 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 45 商品内容 フランジ付き端子のみ -

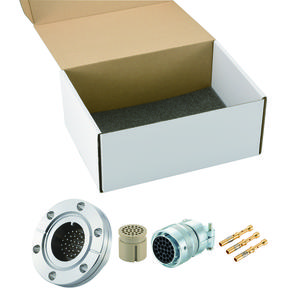

製品コード ：16385
型式 ：C70MB301GUT1A▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/18A(30PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 30 タイプ 標準 電流/1本 3 A 総電流/1端子 18 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 45 商品内容 セット品
-

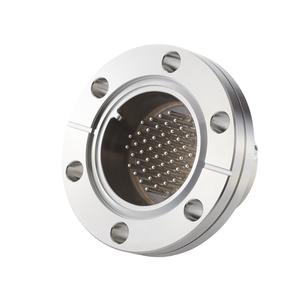

製品コード ：40363
型式 ：C70MB481GA▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/28.8A(48PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 48 タイプ 標準 電流/1本 3 A 総電流/1端子 28.8 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 45 商品内容 フランジ付き端子のみ -

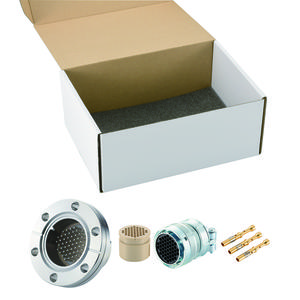

製品コード ：40364
型式 ：C70MB481GUT1B▼BURNDY 標準タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 3A(１PINあたり)/28.8A(48PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・高電流タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 48 タイプ 標準 電流/1本 3 A 総電流/1端子 28.8 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 45 商品内容 セット品 -

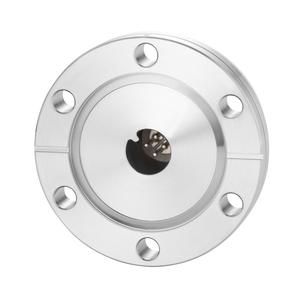

製品コード ：40381
型式 ：C70MB41ALGA▼BURNDY 高電流タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 10A(１PINあたり)/33.1A(4PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・標準(3A)タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 4 タイプ 高電流 電流/1本 10 A 総電流/1端子 33.1 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 アルメル® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 フランジ付き端子のみ -

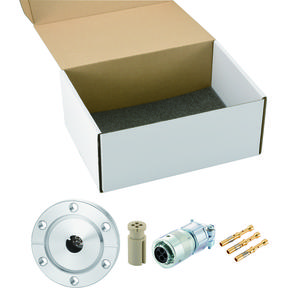

製品コード ：40382
型式 ：C70MB41ALGUT1B▼BURNDY 高電流タイプ
・バイヨネットロック式プラグと嵌合可能
・計測・制御用のシングルエンド丸型多ピン端子
・500V 10A(１PINあたり)/33.1A(4PIN全体)対応
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
▼以下のタイプが規格化されています(一覧)
・PIN数：4，8，12，19，22，30，48
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・標準(3A)タイプはこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから電極数 4 タイプ 高電流 電流/1本 10 A 総電流/1端子 33.1 A 耐電圧: DC 500 V 絶縁抵抗値 10⁹ ohm 周波数 10 MHz 接続タイプ BURNDY 電極 アルメル® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ ICF 70 A 70 B 12 D 49 商品内容 セット品
