ICF70 の検索結果
製品 917件 (901 ～917 件)
- 表示件数
- 表示切替
-
製品コード ：27684
型式 ：ICF70DGP4BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 4 mm D 39 P.C.D 22 -
製品コード ：27685
型式 ：ICF70DGP5BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 5 mm D 44 P.C.D 22 -
製品コード ：27686
型式 ：ICF70DGP6BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 6 mm D 44 P.C.D 22 -
製品コード ：27687
型式 ：ICF70DGP8BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 8 mm D 43 P.C.D 22
-
製品コード ：27688
型式 ：ICF70DGP1/4BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 1/4 inch D 35 P.C.D 22 -
製品コード ：27689
型式 ：ICF70DGP3/8BT▼デュアルアダプタ ゲージポート/ウィルソンシール
・1つのフランジから2本のチューブを導入可能
・真空計測定子やチューブ配管などの導入に使用されます
・ポート内はOリング封止
・デュアルタイプはいずれも内部に段のない形状です
※ゲージポートの呼び径は差し込む管の外径です
例)GP10→φ10管を挿入可能
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからシール/ガスケット材質 バイトン® ボディ SUS 304 RoHS2対応 ○ ICF 70 接続径(φ) 3/8 inch B 53 D 35 P.C.D 22 -
製品コード ：27606
型式 ：ICF70VPRW▼交換用ビューポートフランジ
・窓材の交換、変更が可能なビューポートフランジです
・蒸着などで汚れた窓を新品に交換可能
・窓材のシールはOリングです
・SUSフランジ本体、Oリングx1、窓抑え環(テフロン)x1、固定ねじが付属しています
※窓材は付属しておりません
▼窓材について
・標準で石英ガラスをご用意しております
・ご希望の窓材がございましたらお気軽にご相談ください
▼交換用パッキン
・交換用パッキンをご用意しております
・内訳：窓封止用Oリング、窓抑え用テフロンリング
・本体型式の前にRRをつけたものが対応する交換パッキンの型式です
▼その他
・窓交換時の真空隔離用にバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ ICF 70 A 70 B 30 商品内容 本体 -
製品コード ：27778
型式 ：QW30X4T▼交換用ビューポートフランジ
・窓材の交換、変更が可能なビューポートフランジです
・蒸着などで汚れた窓を新品に交換可能
・窓材のシールはOリングです
・SUSフランジ本体、Oリングx1、窓抑え環(テフロン)x1、固定ねじが付属しています
※窓材は付属しておりません
▼窓材について
・標準で石英ガラスをご用意しております
・ご希望の窓材がございましたらお気軽にご相談ください
▼交換用パッキン
・交換用パッキンをご用意しております
・内訳：窓封止用Oリング、窓抑え用テフロンリング
・本体型式の前にRRをつけたものが対応する交換パッキンの型式です
▼その他
・窓交換時の真空隔離用にバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ ICF 70 A 40 T 4 窓 石英 商品内容 窓
-
製品コード ：28049
型式 ：RRICF70VPRW▼交換用ビューポートフランジ
・窓材の交換、変更が可能なビューポートフランジです
・蒸着などで汚れた窓を新品に交換可能
・窓材のシールはOリングです
・SUSフランジ本体、Oリングx1、窓抑え環(テフロン)x1、固定ねじが付属しています
※窓材は付属しておりません
▼窓材について
・標準で石英ガラスをご用意しております
・ご希望の窓材がございましたらお気軽にご相談ください
▼交換用パッキン
・交換用パッキンをご用意しております
・内訳：窓封止用Oリング、窓抑え用テフロンリング
・本体型式の前にRRをつけたものが対応する交換パッキンの型式です
▼その他
・窓交換時の真空隔離用にバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからRoHS2対応 ○ ICF 70 商品内容 パッキン -
製品コード ：41404
型式 ：C25K110A1CUM5NX▼高電圧フィードスルー （全ねじタイプ）
・電力、ヒーター、ランプ等の用途で使用されています
・真空側の電極が全面ねじ切りのタイプです
・電圧5kV DC，電流110A
・電極材質：無酸素銅+Niめっき
・電極数：1，2，3，4
・接続用SUSナット(M5)、ワッシャが電極1本あたり各4個付属
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ(電極ねじきりなし)：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・真空側は任意の長さにカットしてご利用いただくことも可能です
・電極をカットする場合には、セラミックに力がかからないようご注意ください
・お客様ご自身でのカットに伴うセラミック割れ、リークについては保証をいたしかねますことご了承ください
・電極のカットも有償にて承ります
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ 高電圧・高電流 電極 無酸素銅+ Niめっき フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 110 A フィードスルー 5 kV / 110 A ICF 70 A 70 B 12.7 C 117 D 73 電極数 1 -
製品コード ：41405
型式 ：C25K110A2CUM5NX▼高電圧フィードスルー （全ねじタイプ）
・電力、ヒーター、ランプ等の用途で使用されています
・真空側の電極が全面ねじ切りのタイプです
・電圧5kV DC，電流110A
・電極材質：無酸素銅+Niめっき
・電極数：1，2，3，4
・接続用SUSナット(M5)、ワッシャが電極1本あたり各4個付属
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ(電極ねじきりなし)：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・真空側は任意の長さにカットしてご利用いただくことも可能です
・電極をカットする場合には、セラミックに力がかからないようご注意ください
・お客様ご自身でのカットに伴うセラミック割れ、リークについては保証をいたしかねますことご了承ください
・電極のカットも有償にて承ります
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ 高電圧・高電流 電極 無酸素銅+ Niめっき フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 110 A フィードスルー 5 kV / 110 A ICF 70 A 70 B 12.7 C 117 D 73 P.C.D 20 電極数 2 -
製品コード ：41406
型式 ：C25K110A3CUM5NX▼高電圧フィードスルー （全ねじタイプ）
・電力、ヒーター、ランプ等の用途で使用されています
・真空側の電極が全面ねじ切りのタイプです
・電圧5kV DC，電流110A
・電極材質：無酸素銅+Niめっき
・電極数：1，2，3，4
・接続用SUSナット(M5)、ワッシャが電極1本あたり各4個付属
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ(電極ねじきりなし)：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・真空側は任意の長さにカットしてご利用いただくことも可能です
・電極をカットする場合には、セラミックに力がかからないようご注意ください
・お客様ご自身でのカットに伴うセラミック割れ、リークについては保証をいたしかねますことご了承ください
・電極のカットも有償にて承ります
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ 高電圧・高電流 電極 無酸素銅+ Niめっき フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 110 A フィードスルー 5 kV / 110 A ICF 70 A 70 B 12.7 C 117 D 73 P.C.D 23 電極数 3
-
製品コード ：41407
型式 ：C25K110A4CUM5NX▼高電圧フィードスルー （全ねじタイプ）
・電力、ヒーター、ランプ等の用途で使用されています
・真空側の電極が全面ねじ切りのタイプです
・電圧5kV DC，電流110A
・電極材質：無酸素銅+Niめっき
・電極数：1，2，3，4
・接続用SUSナット(M5)、ワッシャが電極1本あたり各4個付属
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ(電極ねじきりなし)：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・真空側は任意の長さにカットしてご利用いただくことも可能です
・電極をカットする場合には、セラミックに力がかからないようご注意ください
・お客様ご自身でのカットに伴うセラミック割れ、リークについては保証をいたしかねますことご了承ください
・電極のカットも有償にて承ります
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ 高電圧・高電流 電極 無酸素銅+ Niめっき フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 110 A フィードスルー 5 kV / 110 A ICF 70 A 70 B 12.7 C 117 D 73 P.C.D 23 電極数 4 -
製品コード ：41539
型式 ：C70SMPM25SMPMコネクタです。
SMPよりさらに小さい超小型・高密度です。
両側プッシュオンのプラグ接続のため取り付けが容易です。
ガラスハーメで気密封止しております。耐電圧: DC 500 V 電流/1本 Milli 周波数 65 GHz 最高温度 165℃ 最低温度 -55℃ インピーダンス 50 Ω 絶縁抵抗値 10⁹ ohm ICF 70 電極数 25 -
製品コード ：28114

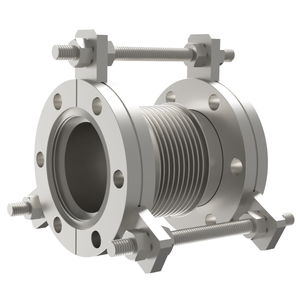

型式 ：ICF70PA▼ポートアライナー
・位置調整機能のついたベローズ配管
・側面のタイロッドで任意の長さに固定可能
・位置決めや真空引き時の意図しない縮み防止に
・伸縮量：20mm(軸方向)
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ ICF 70 A 70 C 51 D 37 L（長さ） 71 L1 61 -
製品コード ：41546
型式 ：ICF70/NW16ELフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 16 ICF 70 内面処理 バフ400（Ra1.0）相当
-
製品コード ：41547
型式 ：ICF70/NW25ELフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 25 ICF 70 内面処理 バフ400（Ra1.0）相当
