ICF70 の検索結果
製品 917件 (21 ～40 件)
- 表示件数
- 表示切替
-

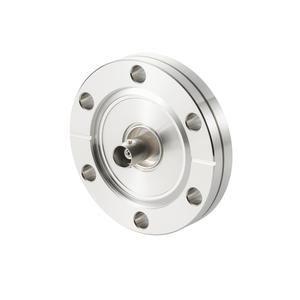

製品コード ：10036
型式 ：C70BJF1Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド
・片側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV(片側プラグタイプ)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ BNC 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 4000 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ 総電流/1端子 9.9 A ICF 70 A 70 B 12.7 C 11.5 D 25 電極数 1 -

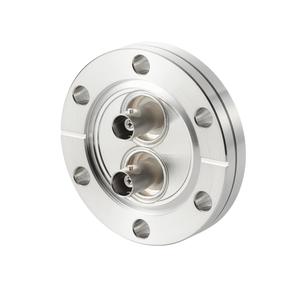

製品コード ：10037
型式 ：C70BJF2Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド
・片側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV(片側プラグタイプ)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ BNC 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 4000 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ 総電流/1端子 9.9 A ICF 70 A 70 B 12.7 C 11.5 D 25 P.C.D 20 電極数 2 -

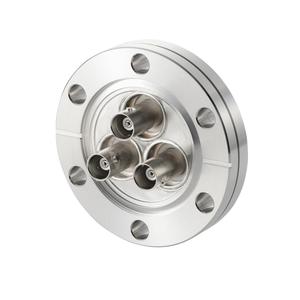

製品コード ：10038
型式 ：C70BJF3Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド
・片側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV(片側プラグタイプ)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ BNC 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 4000 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ 総電流/1端子 9.9 A ICF 70 A 70 B 12.7 C 11.5 D 25 P.C.D 21 電極数 3 -

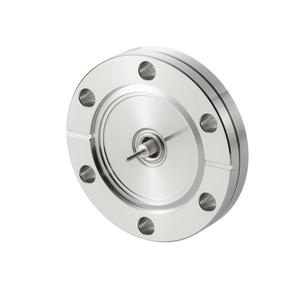

製品コード ：10436
型式 ：C70SHR1Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・10kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13 D 32.5 電極数 1
-

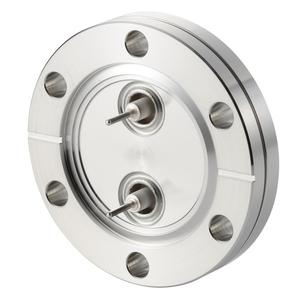

製品コード ：10049
型式 ：C70SHR2Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・10kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13 D 32.5 P.C.D 24 電極数 2 -

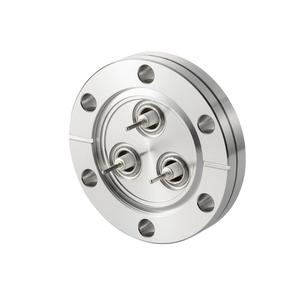

製品コード ：10239
型式 ：C70SHR3Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・10kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13 D 32.5 P.C.D 24 電極数 3 -

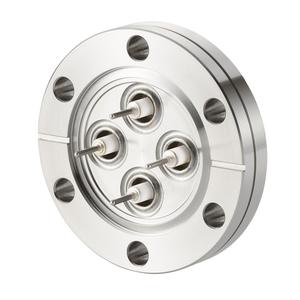

製品コード ：10050
型式 ：C70SHR4Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・10kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13 D 32.5 P.C.D 24 電極数 4 -
製品コード ：13454
型式 ：C7010SHR1Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・10kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 10 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 54 D 30 電極数 1
-
製品コード ：13455
型式 ：C7010SHR2Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・10kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 10 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 54 D 30 P.C.D 19 電極数 2 -
製品コード ：13456
型式 ：C7010SHR3Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・10kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 10 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 54 D 30 P.C.D 22 電極数 3 -
製品コード ：13457
型式 ：C7010SHR4Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・10kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、20kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 10 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 54 D 30 P.C.D 22 電極数 4 -
製品コード ：13172
型式 ：C7020SHR1Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・20kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、10kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 20 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 55.6 D 46 電極数 1
-

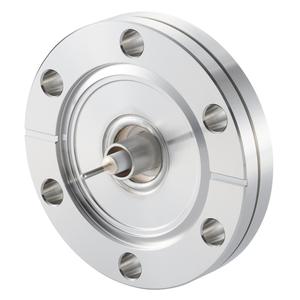

製品コード ：10729
型式 ：C70SHRF1Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 20.5 D 25 電極数 1 -

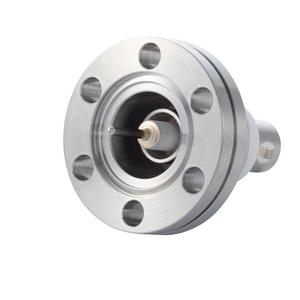

製品コード ：10730
型式 ：C70SHRF2Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 20.5 D 25 P.C.D 20 電極数 2 -

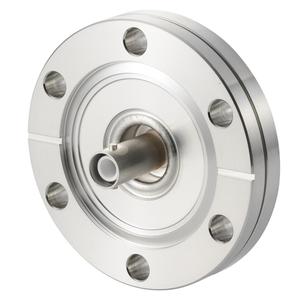

製品コード ：10720
型式 ：C70SHJ1Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13.5 D 29.9 電極数 1 -

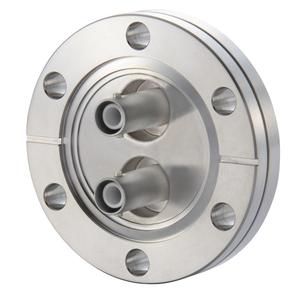

製品コード ：10325
型式 ：C70SHJ2Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13.5 D 29.9 P.C.D 20 電極数 2
-

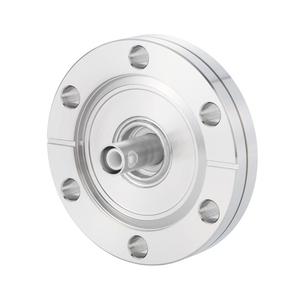

製品コード ：10721
型式 ：C70SHJF1Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13.9 D 29.5 電極数 1 -

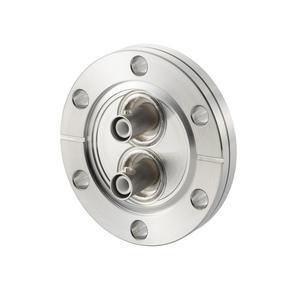

製品コード ：10723
型式 ：C70SHJF2Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 13.9 D 29.5 P.C.D 20 電極数 2 -
製品コード ：10225
型式 ：C70MR1Miniature High Voltage
▼フィードスルー 同軸 MHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ MHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 19 D 28 電極数 1 -
製品コード ：10224
型式 ：C70MR2Miniature High Voltage
▼フィードスルー 同軸 MHVグランドシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ MHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 5 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 19 D 28 P.C.D 24 電極数 2
