絶縁碍子 チューブエンド 製品一覧 絶縁碍子
製品 29件 (21 ～29 件)
- 表示件数
- 表示切替
-
製品コード ：18679
型式 ：TE59.5ISL12KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 59.5 mm Φ D1 70 Φ D2 56 Φ D3 58.5 Φ D4 59.5 L（長さ） 72 L1 20 耐電圧: DC 12 kV スリーブ コバール® -
製品コード ：18680
型式 ：TE59.5ISL24KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 59.5 mm Φ D1 70 Φ D2 56 Φ D3 58.5 Φ D4 59.5 L（長さ） 92 L1 40 耐電圧: DC 24 kV スリーブ コバール® -
製品コード ：18681
型式 ：TE80ISL12KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 80 mm Φ D1 100 Φ D2 75 Φ D3 76.5 Φ D4 77.95 L（長さ） 85 L1 20 耐電圧: DC 12 kV スリーブ コバール® -
製品コード ：18682
型式 ：TE80ISL24KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 80 mm Φ D1 100 Φ D2 75 Φ D3 76.5 Φ D4 77.95 L（長さ） 105 L1 40 耐電圧: DC 24 kV スリーブ コバール®
-
製品コード ：18683
型式 ：TE103ISL12KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 103 mm Φ D1 148 Φ D2 122 Φ D3 101.5 Φ D4 103 L（長さ） 95 L1 20 耐電圧: DC 12 kV スリーブ コバール® -
製品コード ：18684
型式 ：TE103ISL24KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 103 mm Φ D1 148 Φ D2 122 Φ D3 101.5 Φ D4 103 L（長さ） 115 L1 40 耐電圧: DC 24 kV スリーブ コバール® -
製品コード ：18685
型式 ：TE138ISL12KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 138 mm Φ D1 190 Φ D2 135 Φ D3 136 Φ D4 138 L（長さ） 100 L1 20 耐電圧: DC 12 kV スリーブ コバール® -
製品コード ：18686
型式 ：TE138ISL24KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 138 mm Φ D1 190 Φ D2 135 Φ D3 136 Φ D4 138 L（長さ） 120 L1 40 耐電圧: DC 24 kV スリーブ コバール®
-

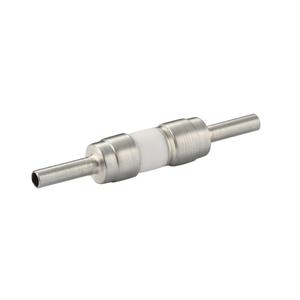

製品コード ：11478
型式 ：TE1/8ISL5KV▼絶縁継手 チューブエンド
・耐電圧：6～60kV
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております
▼以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから継手規格 チューブエンド タイプ 絶縁フランジ キャップ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec RoHS2対応 ○ チューブ/継手サイズ 1/8 inch L（長さ） 100 耐電圧: DC 5 kV スリーブ 70-30 CuNi
