フィードスルー 同軸 LMタイプ 製品一覧 フィードスルー（電流導入端子、気密端子）
製品 158件 (41 ～60 件)
- 表示件数
- 表示切替
-
製品コード ：12892
型式 ：F25LR6▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 25 A 90 B 8 C 10 D 20 P.C.D 25 電極数 6 -
製品コード ：12893
型式 ：F25LR7▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 25 A 90 B 8 C 10 D 20 P.C.D 27 電極数 7 -
製品コード ：12894

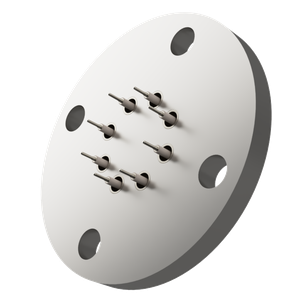

型式 ：F25LR8▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 25 A 90 B 8 C 10 D 20 P.C.D 27 電極数 8 -
製品コード ：12895

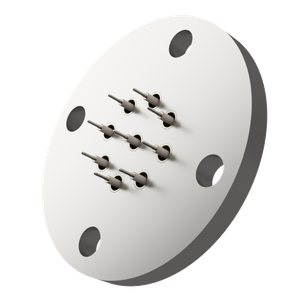

型式 ：F25LR9▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 25 A 90 B 8 C 10 D 20 P.C.D 29 電極数 9
-
製品コード ：12896
型式 ：F25LR10▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 25 A 90 B 8 C 10 D 20 P.C.D 31 電極数 10 -
製品コード ：11758
型式 ：F40LR1▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 電極数 1 -
製品コード ：11759
型式 ：F40LR2▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 20 電極数 2 -
製品コード ：11760
型式 ：F40LR3▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 20 電極数 3
-
製品コード ：11761
型式 ：F40LR4▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 23 電極数 4 -
製品コード ：11762
型式 ：F40LR5▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 25 電極数 5 -
製品コード ：11763
型式 ：F40LR6▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 25 電極数 6 -
製品コード ：11764
型式 ：F40LR7▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 27 電極数 7
-
製品コード ：11765
型式 ：F40LR8▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 27 電極数 8 -
製品コード ：11766
型式 ：F40LR9▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 29 電極数 9 -
製品コード ：12897

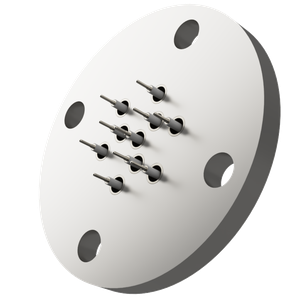

型式 ：F40LR10▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 31 電極数 10 -
製品コード ：12898
型式 ：F40LR11▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 31 電極数 11
-
製品コード ：12899
型式 ：F40LR12▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 31 電極数 12 -
製品コード ：12900
型式 ：F40LR13▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 P.C.D 31 電極数 13 -
製品コード ：12901
型式 ：F40LR14▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 電極数 14 -
製品コード ：12902
型式 ：F40LR15▼フィードスルー 同軸LM-00Rグランドシールド 片側プラグ嵌合
・1kV 2A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみLMコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ LM 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 1300 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流値: 1 本あたり 2 A RoHS2対応 ○ VF 40 A 105 B 10 C 10 D 20 電極数 15
