フィードスルー 同軸 SMAタイプ 製品一覧 フィードスルー（電流導入端子、気密端子）
製品 168件 (101 ～120 件)
- 表示件数
- 表示切替
-
製品コード ：10732
型式 ：C70SMJ3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 3.5 D 19 P.C.D 21 電極数 3 -
製品コード ：41389
型式 ：C114SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 電極数 1 -
製品コード ：41390
型式 ：C114SMJ2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 30 電極数 2 -
製品コード ：41391
型式 ：C114SMJ3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 30 電極数 3
-
製品コード ：41392
型式 ：C114SMJ4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 39 電極数 4 -
製品コード ：41393
型式 ：C114SMJ5Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 44 電極数 5 -
製品コード ：41394
型式 ：C114SMJ6Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 44 電極数 6 -
製品コード ：41395
型式 ：C114SMJ7Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 114 A 114 B 17.5 C 3.5 D 19 P.C.D 44 電極数 7
-

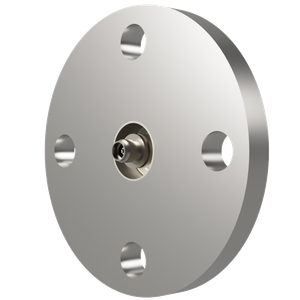

製品コード ：11740
型式 ：F20SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 20 A 80 B 8 C 5.5 D 17 電極数 1 -
製品コード ：11741
型式 ：F25SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 17 電極数 1 -
製品コード ：12879
型式 ：F25SMJ2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 17 P.C.D 20 電極数 2 -
製品コード ：11742
型式 ：F40SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 17 電極数 1
-
製品コード ：11743
型式 ：F40SMJ2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 17 P.C.D 20 電極数 2 -
製品コード ：12003
型式 ：F40SMJ3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 17 P.C.D 25 電極数 3 -
製品コード ：12880
型式 ：F40SMJ4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 17 P.C.D 30 電極数 4 -
製品コード ：11744
型式 ：G20SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 20 A 80 B 8 C 5.5 D 17 電極数 1
-
製品コード ：11745
型式 ：G25SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 17 電極数 1 -
製品コード ：10980
型式 ：G25SMJ2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 17 P.C.D 20 電極数 2 -
製品コード ：11746
型式 ：G40SMJ1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 17 電極数 1 -
製品コード ：11011
型式 ：G40SMJ2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 17 P.C.D 20 電極数 2
