フィードスルー 同軸 Nタイプ 製品一覧 フィードスルー(電流導入端子、気密端子)

製品 46件 (41 ~46 件)

表示件数
表示切替
  • 製品コード :10799
    型式 :F20NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 20
    A 80
    B 8
    C 12
    D 32.5
    電極数 1
    75,700円 (税込83,270円)
    この製品のお問い合わせ
  • 製品コード :10823
    型式 :F25NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 25
    A 90
    B 8
    C 12
    D 32.5
    電極数 1
    76,000円 (税込83,600円)
    この製品のお問い合わせ
  • 製品コード :10857
    型式 :F40NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 40
    A 105
    B 10
    C 12
    D 32.5
    電極数 1
    77,400円 (税込85,140円)
    この製品のお問い合わせ
  • 製品コード :12233
    型式 :G20NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 20
    A 80
    B 8
    C 12
    D 32.5
    電極数 1
    75,700円 (税込83,270円)
    この製品のお問い合わせ

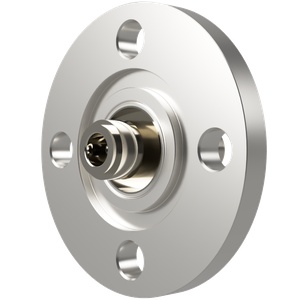

  • 製品コード :10979
    型式 :G25NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 25
    A 90
    B 8
    C 12
    D 32.5
    電極数 1
    76,000円 (税込83,600円)
    この製品のお問い合わせ

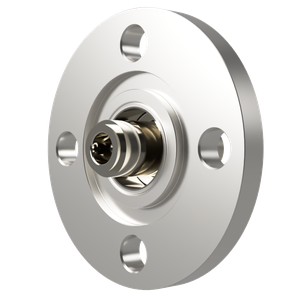

  • 製品コード :11719
    型式 :G40NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 40
    A 105
    B 10
    C 12
    D 32.5
    電極数 1
    77,400円 (税込85,140円)
    この製品のお問い合わせ
