フィードスルー 同軸 Nタイプ 製品一覧 フィードスルー(電流導入端子、気密端子)

製品 46件 (21 ~40 件)

表示件数
表示切替
  • 製品コード :15000
    型式 :C70NRM2

    Type-N
    ▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    ICF 70
    A 70
    B 12.7
    C 7.1
    D 33.5
    P.C.D 22
    電極数 2
  • 製品コード :10434
    型式 :N25NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 25
    A 40
    B 6
    C 5.6
    D 35
    電極数 1
  • 製品コード :11173
    型式 :N40NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 40
    A 55
    B 6
    C 5.6
    D 35
    電極数 1
  • 製品コード :10719
    型式 :C70NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    ICF 70
    A 70
    B 12.7
    C 6.1
    D 34.5
    電極数 1

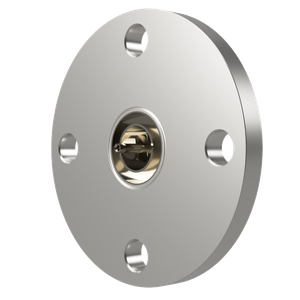

  • 製品コード :10825
    型式 :F25NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 25
    A 90
    B 8
    C 8.1
    D 32.5
    電極数 1
  • 製品コード :11715
    型式 :F40NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 40
    A 105
    B 10
    C 8.1
    D 32.5
    電極数 1

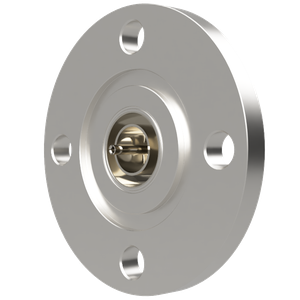

  • 製品コード :11716
    型式 :G25NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 25
    A 90
    B 8
    C 8.1
    D 32.5
    電極数 1
  • 製品コード :11717
    型式 :G40NRF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側は電極、大気側のみコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 200 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 40
    A 105
    B 10
    C 8.1
    D 32.5
    電極数 1
  • 製品コード :10203
    型式 :N25NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 25
    A 40
    B 6
    C 9.5
    D 35
    電極数 1
  • 製品コード :10232
    型式 :N40NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 40
    A 55
    B 6
    C 9.5
    D 35
    電極数 1
  • 製品コード :10717
    型式 :C70NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    ICF 70
    A 70
    B 12.7
    C 10
    D 34.5
    電極数 1
  • 製品コード :10798
    型式 :F20NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 20
    A 80
    B 8
    C 12
    D 32.5
    電極数 1
  • 製品コード :10822
    型式 :F25NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 25
    A 90
    B 8
    C 12
    D 32.5
    電極数 1
  • 製品コード :10856
    型式 :F40NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VF 40
    A 105
    B 10
    C 12
    D 32.5
    電極数 1
  • 製品コード :13443
    型式 :G20NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 20
    A 80
    B 8
    C 12
    D 32.5
    電極数 1
  • 製品コード :10978
    型式 :G25NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 25
    A 90
    B 8
    C 12
    D 32.5
    電極数 1
  • 製品コード :11718
    型式 :G40NJ1

    Type-N
    ▼フィードスルー 同軸N-Rグランドシールド 両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと導通
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・フローティングシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 グランドシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    VG 40
    A 105
    B 10
    C 12
    D 32.5
    電極数 1
  • 製品コード :10350
    型式 :N25NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 25
    A 40
    B 6
    C 9.5
    D 35
    電極数 1
  • 製品コード :11169
    型式 :N40NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    NW/KF 40
    A 55
    B 6
    C 9.5
    D 35
    電極数 1
  • 製品コード :10342
    型式 :C70NJF1

    Type-N
    ▼フィードスルー 同軸N-Rフローティングシール両側プラグ嵌合
    ・3kV 5A対応
    ・50Ω伝送用
    ・グランドと絶縁されたフローティングシールド
    ・真空側、大気側ともにコネクタ接続
    ・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

    ▼この他に以下のタイプが規格化されています
    ・グランドシールド片側プラグ嵌合
    ・おすグランドシールド片側プラグ嵌合
    ・フローティングシールド片側プラグ嵌合
    ・グランドシールド両側プラグ嵌合

    ▼特注品も対応いたします
    極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
    ページ右側の「お問い合わせ」ボタンよりご連絡ください

    精密洗浄のご依頼はこちらから

    タイプ N
    接続タイプ 真空側・大気側プラグ嵌合
    電極 コバール®
    フランジ材質 SUS 304
    スリーブ コバール®
    絶縁体 アルミナセラミック
    最高温度 300℃
    最低温度 -196℃
    リークレート <1.3x10<sup>-10</sup>Pa・㎥/sec
    分類 フランジ付き端子
    種類 フローティングシールド
    インピーダンス 50 Ω
    周波数 6500 MHz
    絶縁抵抗値 10⁹ ohm
    耐電圧: DC 3 kV
    電流値: 1 本あたり 5 A
    RoHS2対応
    ICF 70
    A 70
    B 12.7
    C 10
    D 34.5
    電極数 1
17時までのご注文で当日出荷受付 営業時間9:00~18:00 土日祝除く
お問い合わせ
以下のフォームにご記入下さい。
お問い合わせ内容確認後、
担当よりご連絡差し上げます。

ご利用いただくにはログインまたは会員登録をお願いします。

会員登録がお済みでない方

会員登録をすれば、便利な機能がご利用いただけます。

ぜひご登録ください!

※新規会員登録をお申し込み頂いてから本登録となるまで、数日間かかる場合があります。また当社の判断によりお断りする場合があります。
