フィードスルー 同軸 Nタイプ 製品一覧 フィードスルー（電流導入端子、気密端子）
サブカテゴリ 5件 (1 ～5 件)
-
タイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ -
タイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ -
タイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ -
タイプ N 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ -
タイプ N 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス: ohm 50 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○
製品 46件 (1 ～20 件)
- 表示件数
- 表示切替
-
製品コード ：11056
型式 ：N16NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 16 A 30 B 6 D 42.5 電極数 1 -
製品コード ：11090
型式 ：N25NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 25 A 40 B 6 C 5.6 D 35 電極数 1 -
製品コード ：11171
型式 ：N40NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 40 A 55 B 6 C 5.6 D 35 電極数 1 -
製品コード ：11172
型式 ：N40NR2Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 40 A 55 B 6 C 5.6 D 35 P.C.D 22 電極数 2
-
製品コード ：10031
型式 ：C34NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ ICF 34 A 34 B 7.5 D 45.7 電極数 1 -
製品コード ：10718
型式 ：C70NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 6.1 D 34.5 電極数 1 -
製品コード ：10800
型式 ：F20NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VF 20 A 80 B 8 C 8.1 D 32.5 電極数 1 -
製品コード ：10824
型式 ：F25NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VF 25 A 90 B 8 C 8.1 D 32.5 電極数 1
-
製品コード ：11709
型式 ：F40NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VF 40 A 105 B 10 C 8.1 D 32.5 電極数 1 -

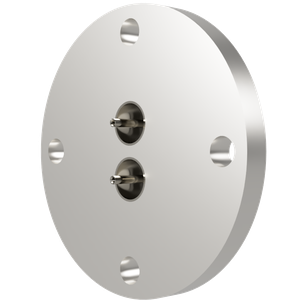

製品コード ：11710
型式 ：F40NR2Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VF 40 A 105 B 10 C 8.1 D 32.5 P.C.D 22 電極数 2 -
製品コード ：11711
型式 ：G20NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VG 20 A 80 B 8 C 8.1 D 32.5 電極数 1 -
製品コード ：11712
型式 ：G25NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VG 25 A 90 B 8 C 8.1 D 32.5 電極数 1
-
製品コード ：11713
型式 ：G40NR1Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VG 40 A 105 B 10 C 8.1 D 32.5 電極数 1 -

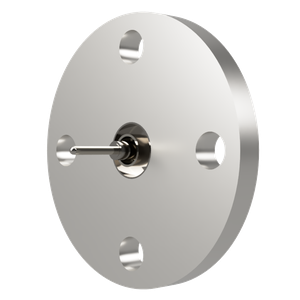

製品コード ：11714
型式 ：G40NR2Type-N
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・おすグランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ VG 40 A 105 B 10 C 8.1 D 32.5 P.C.D 22 電極数 2 -
製品コード ：14994
型式 ：N16NRM1Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 16 A 30 B 6 D 42.5 電極数 1 -
製品コード ：14995
型式 ：N25NRM1Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 25 A 40 B 6 C 5.6 D 35 電極数 1
-
製品コード ：14996
型式 ：N40NRM1Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 40 A 55 B 6 C 5.6 D 35 電極数 1 -
製品コード ：14997
型式 ：N40NRM2Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ NW 40 A 55 B 6 C 5.6 D 35 P.C.D 22 電極数 2 -
製品コード ：14998
型式 ：C34NRM1Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ ICF 34 A 34 B 7.5 D 45.7 電極数 1 -
製品コード ：14999
型式 ：C70NRM1Type-N
▼フィードスルー 同軸N-Rおすグランドシールド片側プラグ嵌合
・3kV 5A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみコネクタ接続
・接続フランジは、NW/KF、ICF、JIS・VF、JIS・VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ N 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス: ohm 50 周波数 200 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 3 kV 電流値: 1 本あたり 5 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 6.1 D 34.5 電極数 1
