フィードスルー 同軸 BNC-JJ-F フローティングシールド 両側プラグ嵌合

フィードスルー 同軸 BNC-JJ-F フローティングシールド 両側プラグ嵌合

Bayonet Naval Connectors
▼フィードスルー 同軸 BNC フローティングシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにBNCコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド
・片側プラグ嵌合
・電極先端M2ねじ(片側プラグタイプ)
・高電圧5kV(片側プラグタイプ)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ BNC
接続タイプ 真空側・大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 4000 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応
電流値: 全体 9.9 A
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
10199 / N16BJF1 16 - - - 30 6 3.5 33 - 1
現在庫数
23個 当日出荷可能
欠品時
30営業日
45,500円 (税込50,050円)
同軸 BNC-JJ-F 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 3.5 33 - 1
製品コード :10199    型式 :N16BJF1
45,500円 (税込50,050円)
10310 / N25BJF1 25 - - - 40 6 11 25.5 - 1
現在庫数
10個 当日出荷可能
完成待ち
10個 2023/02/07入荷予定
欠品時
30営業日
47,700円 (税込52,470円)
同軸 BNC-JJ-F 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 11 25.5 - 1
製品コード :10310    型式 :N25BJF1
47,700円 (税込52,470円)
10113 / N40BJF1 40 - - - 55 6 11 25.5 - 1
現在庫数
11個 当日出荷可能
欠品時
30営業日
47,900円 (税込52,690円)
同軸 BNC-JJ-F 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 - 1
製品コード :10113    型式 :N40BJF1
47,900円 (税込52,690円)
10114 / N40BJF2 40 - - - 55 6 11 25.5 20 2
現在庫数
12個 当日出荷可能
完成待ち
5個 2023/02/09入荷予定
欠品時
30営業日
93,600円 (税込102,960円)
同軸 BNC-JJ-F 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 20 2
製品コード :10114    型式 :N40BJF2
93,600円 (税込102,960円)
10115 / N40BJF3 40 - - - 55 6 11 25.5 21 3
現在庫数
4個 当日出荷可能
完成待ち
10個 2023/02/06入荷予定
欠品時
別途回答
133,200円 (税込146,520円)
同軸 BNC-JJ-F 3個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 11 25.5 21 3
製品コード :10115    型式 :N40BJF3
133,200円 (税込146,520円)
11201 / N50BJF4 50 - - - 75 6 11 25.5 28 4
現在庫数
2個 当日出荷可能
欠品時
30営業日
163,700円 (税込180,070円)
同軸 BNC-JJ-F 4個付き NW50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 11 25.5 28 4
製品コード :11201    型式 :N50BJF4
163,700円 (税込180,070円)
10024 / C34BJF1 - 34 - - 34 7.5 12 24.5 - 1
現在庫数
29個 当日出荷可能
欠品時
30営業日
49,000円 (税込53,900円)
同軸 BNC-JJ-F 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 12 24.5 - 1
製品コード :10024    型式 :C34BJF1
49,000円 (税込53,900円)
10036 / C70BJF1 - 70 - - 70 12.7 11.5 25 - 1
現在庫数
9個 当日出荷可能
欠品時
別途回答
50,200円 (税込55,220円)
同軸 BNC-JJ-F 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 - 1
製品コード :10036    型式 :C70BJF1
50,200円 (税込55,220円)
10037 / C70BJF2 - 70 - - 70 12.7 11.5 25 20 2
現在庫数
6個 当日出荷可能
完成待ち
10個 2023/04/25入荷予定
欠品時
別途回答
95,900円 (税込105,490円)
同軸 BNC-JJ-F 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 20 2
製品コード :10037    型式 :C70BJF2
95,900円 (税込105,490円)
10038 / C70BJF3 - 70 - - 70 12.7 11.5 25 21 3
現在庫数
25個 当日出荷可能
欠品時
30営業日
135,500円 (税込149,050円)
同軸 BNC-JJ-F 3個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 11.5 25 21 3
製品コード :10038    型式 :C70BJF3
135,500円 (税込149,050円)
10463 / C114BJF4 - 114 - - 114 12.7 11.5 25 30 4
欠品時
別途回答
168,700円 (税込185,570円)

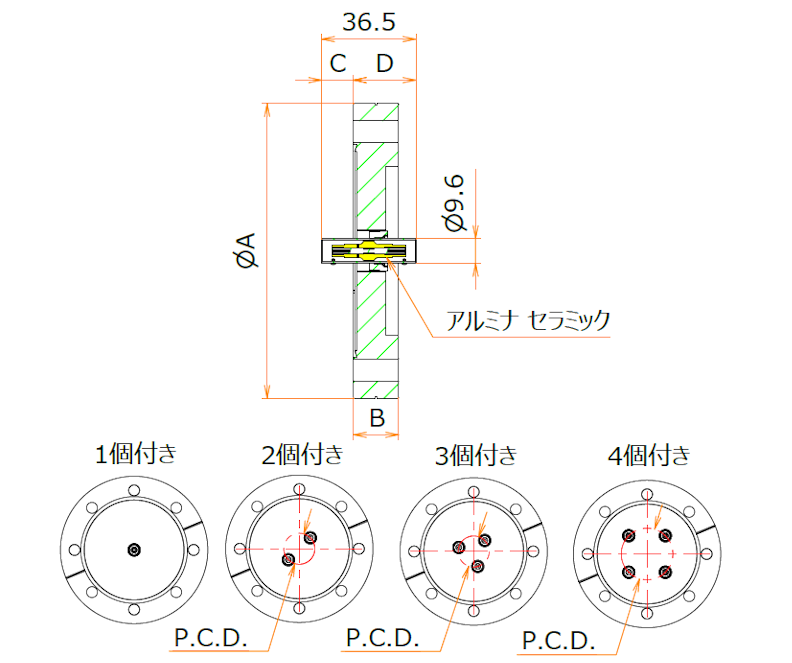

同軸 BNC-JJ-F 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 12.7 11.5 25 30 4
製品コード :10463    型式 :C114BJF4
168,700円 (税込185,570円)
11602 / F20BJF1 - - 20 - 80 8 13.5 23 - 1
欠品時
30営業日
50,700円 (税込55,770円)
同軸 BNC-JJ-F 1個付き VF20フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 13.5 23 - 1
製品コード :11602    型式 :F20BJF1
50,700円 (税込55,770円)
11603 / F25BJF1 - - 25 - 90 8 13.5 23 - 1
欠品時
別途回答
51,000円 (税込56,100円)
同軸 BNC-JJ-F 1個付き VF25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 13.5 23 - 1
製品コード :11603    型式 :F25BJF1
51,000円 (税込56,100円)
12834 / F25BJF2 - - 25 - 90 8 13.5 23 20 2
欠品時
別途回答
96,700円 (税込106,370円)
同軸 BNC-JJ-F 2個付き VF25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 13.5 23 20 2
製品コード :12834    型式 :F25BJF2
96,700円 (税込106,370円)
10835 / F40BJF1 - - 40 - 105 10 13.5 23 - 1
欠品時
30営業日
52,400円 (税込57,640円)
同軸 BNC-JJ-F 1個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 - 1
製品コード :10835    型式 :F40BJF1
52,400円 (税込57,640円)
10836 / F40BJF2 - - 40 - 105 10 13.5 23 20 2
現在庫数
1個 当日出荷可能
欠品時
30営業日
98,000円 (税込107,800円)
同軸 BNC-JJ-F 2個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 20 2
製品コード :10836    型式 :F40BJF2
98,000円 (税込107,800円)
11988 / F40BJF3 - - 40 - 105 10 13.5 23 25 3
欠品時
30営業日
137,700円 (税込151,470円)
同軸 BNC-JJ-F 3個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 25 3
製品コード :11988    型式 :F40BJF3
137,700円 (税込151,470円)
10837 / F40BJF4 - - 40 - 105 10 13.5 23 30 4
現在庫数
8個 当日出荷可能
欠品時
別途回答
175,400円 (税込192,940円)
同軸 BNC-JJ-F 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 13.5 23 30 4
製品コード :10837    型式 :F40BJF4
175,400円 (税込192,940円)
10946 / G20BJF1 - - - 20 80 8 13.5 23 - 1
欠品時
30営業日
50,700円 (税込55,770円)

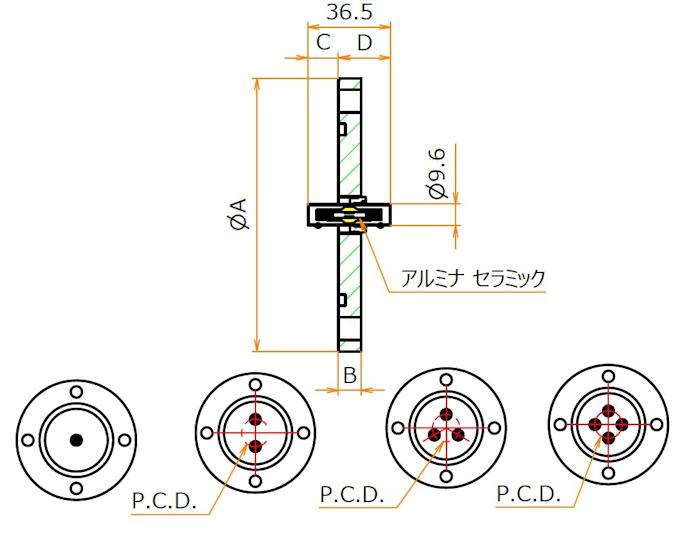

同軸 BNC-JJ-F 1個付き VG20フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 13.5 23 - 1
製品コード :10946    型式 :G20BJF1
50,700円 (税込55,770円)
10959 / G25BJF1 - - - 25 90 8 13.5 23 - 1
欠品時
30営業日
50,200円 (税込55,220円)
同軸 BNC-JJ-F 1個付き VG25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 13.5 23 - 1
製品コード :10959    型式 :G25BJF1
50,200円 (税込55,220円)
12835 / G25BJF2 - - - 25 90 8 13.5 23 20 2
欠品時
30営業日
95,900円 (税込105,490円)
同軸 BNC-JJ-F 2個付き VG25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 13.5 23 20 2
製品コード :12835    型式 :G25BJF2
95,900円 (税込105,490円)
10990 / G40BJF1 - - - 40 105 10 13.5 23 - 1
欠品時
30営業日
52,400円 (税込57,640円)
同軸 BNC-JJ-F 1個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 - 1
製品コード :10990    型式 :G40BJF1
52,400円 (税込57,640円)
10991 / G40BJF2 - - - 40 105 10 13.5 23 20 2
欠品時
30営業日
98,000円 (税込107,800円)
同軸 BNC-JJ-F 2個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 20 2
製品コード :10991    型式 :G40BJF2
98,000円 (税込107,800円)
10992 / G40BJF3 - - - 40 105 10 13.5 23 25 3
欠品時
別途回答
137,700円 (税込151,470円)
同軸 BNC-JJ-F 3個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 25 3
製品コード :10992    型式 :G40BJF3
137,700円 (税込151,470円)
12836 / G40BJF4 - - - 40 105 10 13.5 23 30 4
現在庫数
2個 当日出荷可能
欠品時
30営業日
175,400円 (税込192,940円)
同軸 BNC-JJ-F 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 13.5 23 30 4
製品コード :12836    型式 :G40BJF4
175,400円 (税込192,940円)
フィードスルー 同軸 BNC-JJ-F フローティングシールド 両側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
