ICF両面エッジラジアルポートフランジ

ICF両面エッジラジアルポートフランジ

▼ICF両面エッジラジアルポートフランジ
・ICF両面エッジフランジから側面に伸びたポートを設置
・SUS304品を標準規格化
・複数ユニットの取り付けや簡易チャンバーなどにご利用ください

▼以下のタイプが規格化されています
・中心フランジ(ICF)：70，114，152，203
・ポート種別：ICF，NW/KF，チューブエンド，Swagelok®継手，VCR®継手
・ポート数：1，2，3，6

▼目的が近い製品
・アダプタ(一覧)：各種フランジからチューブ、Swagelok®、VCR®、ねじなどの継手への変換
・両面エッジラジアルポートフランジの両端をブランクフランジで封じてミニチャンバーとしてご使用いただくこともございます。真空側によりスペースが必要な場合は6方向クロスや6方キューブなどもお選びいただけます

▼特注品も対応いたします
フランジサイズやポートの種別・数量の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 SUS 304
RoHS2対応 ○
このサブカテゴリのお問い合わせ

28 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転 在庫・納期 単価(税込)
21003 / ICF70ICF34R1 ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 1 固定
ICF70 ラジアルポートフランジ ICF34X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 1 固定
ICF70 ラジアルポートフランジ ICF34X1
製品コード ：21003    型式 ：ICF70ICF34R1
詳細ページへ お問い合わせ
23585 / ICF70ICF34R2A ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 2 固定
ICF70 ラジアルポートフランジ ICF34X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 2 固定
ICF70 ラジアルポートフランジ ICF34X2
製品コード ：23585    型式 ：ICF70ICF34R2A
詳細ページへ お問い合わせ
21005 / ICF70ICF34R3 ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 3 固定
ICF70 ラジアルポートフランジ ICF34X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 3 固定
ICF70 ラジアルポートフランジ ICF34X3
製品コード ：21005    型式 ：ICF70ICF34R3
詳細ページへ お問い合わせ
21455 / ICF70ICF34R6 ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 6 固定
ICF70 ラジアルポートフランジ ICF34X6 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / ICF34 ICF 70 41.1 19.1 16 88 25 6 固定
ICF70 ラジアルポートフランジ ICF34X6
製品コード ：21455    型式 ：ICF70ICF34R6
詳細ページへ お問い合わせ
21471 / ICF114ICF34R1 ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 1 固定

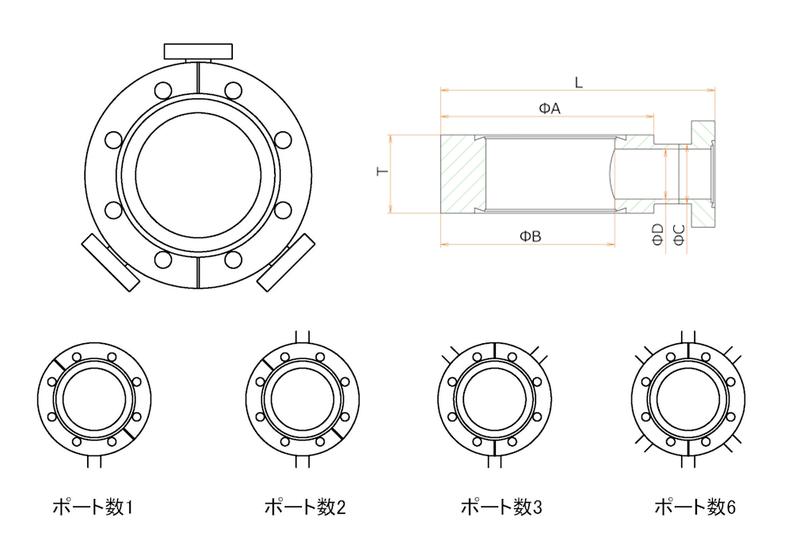

ICF114 ラジアルポートフランジ ICF34X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 1 固定
ICF114 ラジアルポートフランジ ICF34X1
製品コード ：21471    型式 ：ICF114ICF34R1
詳細ページへ お問い合わせ
21472 / ICF114ICF34R2 ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 2 固定
ICF114 ラジアルポートフランジ ICF34X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 2 固定
ICF114 ラジアルポートフランジ ICF34X2
製品コード ：21472    型式 ：ICF114ICF34R2
詳細ページへ お問い合わせ
21473 / ICF114ICF34R3 ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 3 固定

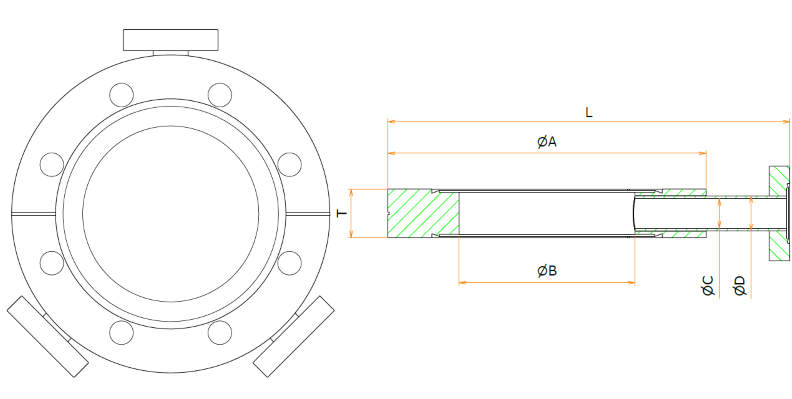

ICF114 ラジアルポートフランジ ICF34X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF114 / ICF34 ICF 114 63 12.7 10.7 144 17.5 3 固定
ICF114 ラジアルポートフランジ ICF34X3
製品コード ：21473    型式 ：ICF114ICF34R3
詳細ページへ お問い合わせ
21474 / ICF152ICF34R1 ICF152 / ICF34 ICF 152 101.8 19 15 182 20 1 固定
ICF152 ラジアルポートフランジ ICF34X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF152 / ICF34 ICF 152 101.8 19 15 182 20 1 固定
ICF152 ラジアルポートフランジ ICF34X1
製品コード ：21474    型式 ：ICF152ICF34R1
詳細ページへ お問い合わせ
21475 / ICF152ICF34R2 ICF152 / ICF34 ICF 152 101.8 19 15 182 20 2 固定
ICF152 ラジアルポートフランジ ICF34X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF152 / ICF34 ICF 152 101.8 19 15 182 20 2 固定
ICF152 ラジアルポートフランジ ICF34X2
製品コード ：21475    型式 ：ICF152ICF34R2
詳細ページへ お問い合わせ
21476 / ICF152ICF34R3 ICF152 / ICF34 ICF 152 101.8 19 15 182 20 3 固定
ICF152 ラジアルポートフランジ ICF34X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF152 / ICF34 ICF 152 101.8 19 15 182 20 3 固定
ICF152 ラジアルポートフランジ ICF34X3
製品コード ：21476    型式 ：ICF152ICF34R3
詳細ページへ お問い合わせ
21477 / ICF203ICF34R1 ICF203 / ICF34 ICF 203 153 19 17 - 22 1 固定
ICF203 ラジアルポートフランジ ICF34X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF203 / ICF34 ICF 203 153 19 17 - 22 1 固定
ICF203 ラジアルポートフランジ ICF34X1
製品コード ：21477    型式 ：ICF203ICF34R1
詳細ページへ お問い合わせ
21478 / ICF203ICF34R2 ICF203 / ICF34 ICF 203 153 19 17 - 22 2 固定
ICF203 ラジアルポートフランジ ICF34X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF203 / ICF34 ICF 203 153 19 17 - 22 2 固定
ICF203 ラジアルポートフランジ ICF34X2
製品コード ：21478    型式 ：ICF203ICF34R2
詳細ページへ お問い合わせ
21479 / ICF203ICF34R3 ICF203 / ICF34 ICF 203 153 19 17 - 22 3 固定
ICF203 ラジアルポートフランジ ICF34X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF203 / ICF34 ICF 203 153 19 17 - 22 3 固定
ICF203 ラジアルポートフランジ ICF34X3
製品コード ：21479    型式 ：ICF203ICF34R3
詳細ページへ お問い合わせ
21000 / ICF70NW16R1 ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 1 固定
ICF70 ラジアルポートフランジ NW16X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 1 固定
ICF70 ラジアルポートフランジ NW16X1
製品コード ：21000    型式 ：ICF70NW16R1
詳細ページへ お問い合わせ
21001 / ICF70NW16R2 ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 2 固定
ICF70 ラジアルポートフランジ NW16X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 2 固定
ICF70 ラジアルポートフランジ NW16X2
製品コード ：21001    型式 ：ICF70NW16R2
詳細ページへ お問い合わせ
21002 / ICF70NW16R3 ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 3 固定
ICF70 ラジアルポートフランジ NW16X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / NW16 NW/KF 70 41.1 21.7 17.5 84 25 3 固定
ICF70 ラジアルポートフランジ NW16X3
製品コード ：21002    型式 ：ICF70NW16R3
詳細ページへ お問い合わせ
21006 / ICF70TA1/4R1 ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 1 固定
ICF70 ラジアルポートフランジ TA1/4X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 1 固定
ICF70 ラジアルポートフランジ TA1/4X1
製品コード ：21006    型式 ：ICF70TA1/4R1
詳細ページへ お問い合わせ
21007 / ICF70TA1/4R2 ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 2 固定
ICF70 ラジアルポートフランジ TA1/4X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 2 固定
ICF70 ラジアルポートフランジ TA1/4X2
製品コード ：21007    型式 ：ICF70TA1/4R2
詳細ページへ お問い合わせ
21008 / ICF70TA1/4R3 ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 3 固定
ICF70 ラジアルポートフランジ TA1/4X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / TA1/4 チューブエンド 70 38 6.35 4.35 90 19.1 3 固定
ICF70 ラジアルポートフランジ TA1/4X3
製品コード ：21008    型式 ：ICF70TA1/4R3
詳細ページへ お問い合わせ
21009 / ICF70SW1/4R1 ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 1 固定
ICF70 ラジアルポートフランジ Swagelok1/4X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 1 固定
ICF70 ラジアルポートフランジ Swagelok1/4X1
製品コード ：21009    型式 ：ICF70SW1/4R1
詳細ページへ お問い合わせ
21010 / ICF70SW1/4R2 ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 2 固定
ICF70 ラジアルポートフランジ Swagelok1/4X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 2 固定
ICF70 ラジアルポートフランジ Swagelok1/4X2
製品コード ：21010    型式 ：ICF70SW1/4R2
詳細ページへ お問い合わせ
21011 / ICF70SW1/4R3 ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 3 固定
ICF70 ラジアルポートフランジ Swagelok1/4X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / SW1/4 Swagelok® 70 38 6.35 4.35 105 19.1 3 固定
ICF70 ラジアルポートフランジ Swagelok1/4X3
製品コード ：21011    型式 ：ICF70SW1/4R3
詳細ページへ お問い合わせ
20947 / ICF70FVCR1/4R1 ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 1 固定
ICF70 ラジアルポートフランジ めすVCR1/4X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 1 固定
ICF70 ラジアルポートフランジ めすVCR1/4X1
製品コード ：20947    型式 ：ICF70FVCR1/4R1
詳細ページへ お問い合わせ
21012 / ICF70FVCR1/4R2 ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 2 固定
ICF70 ラジアルポートフランジ めすVCR1/4X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 2 固定
ICF70 ラジアルポートフランジ めすVCR1/4X2
製品コード ：21012    型式 ：ICF70FVCR1/4R2
詳細ページへ お問い合わせ
21013 / ICF70FVCR1/4R3 ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 3 固定
ICF70 ラジアルポートフランジ めすVCR1/4X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / FVCR1/4 VCR® めす 70 38 6.35 4.35 95 19.1 3 固定
ICF70 ラジアルポートフランジ めすVCR1/4X3
製品コード ：21013    型式 ：ICF70FVCR1/4R3
詳細ページへ お問い合わせ
21014 / ICF70MVCR1/4R1 ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 1 固定
ICF70 ラジアルポートフランジ おすVCR1/4X1 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 1 固定
ICF70 ラジアルポートフランジ おすVCR1/4X1
製品コード ：21014    型式 ：ICF70MVCR1/4R1
詳細ページへ お問い合わせ
21015 / ICF70MVCR1/4R2 ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 2 固定
ICF70 ラジアルポートフランジ おすVCR1/4X2 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 2 固定
ICF70 ラジアルポートフランジ おすVCR1/4X2
製品コード ：21015    型式 ：ICF70MVCR1/4R2
詳細ページへ お問い合わせ
21016 / ICF70MVCR1/4R3 ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 3 固定
ICF70 ラジアルポートフランジ おすVCR1/4X3 寸法画像
ベースフランジ / ポートフランジ 継手規格 A B C D L（長さ） T ポート数 固定・回転
ICF70 / MVCR1/4 VCR® おす 70 38 6.35 4.35 95 19.1 3 固定
ICF70 ラジアルポートフランジ おすVCR1/4X3
製品コード ：21016    型式 ：ICF70MVCR1/4R3
詳細ページへ お問い合わせ
