フィードスルー 熱電対 Kタイプ BURNDY®コンビネーション 1対-2PIN

フィードスルー 熱電対 Kタイプ BURNDY®コンビネーション 1対-2PIN

▼熱電対 BURNDY K タイプ 1 対+電流導入端子 2PIN
・バイヨネットロック式プラグと嵌合可能
・温度計測用K タイプ(クロメル®・アルメル®)熱電対端子
・銅電極:20A対応
・電力導入と熱計測を1ポートで実現
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております(ASSY済品:真空側用/大気側用)

※熱電対用電極は熱計測を前提としているため、耐電流値の参考データはありません

▼以下のタイプが規格化されています
・K タイプ1 対 / 電流導入端子2PIN
・K タイプ2 対 / 電流導入端子4PIN
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG

▼特注品も対応いたします
複数・異種端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
電極数 2
対数(熱電対) 1
タイプ K熱電対/電流導入端子
電流値: 1 本あたり 20 A
電流値: 全体 Milli
耐電圧: DC 500 V
絶縁抵抗値 10⁹ ohm
周波数 10 MHz
接続タイプ BURNDY
電極 クロメル® / アルメル®/無酸素銅
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
RoHS2対応
このサブカテゴリのお問い合わせ

26 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW/KF ICF VF VG A B D 商品内容
在庫・納期
単価(税込)
14681 / N16TCK1WP2G 16 - - - 30 6 39 フランジ付き端子のみ
現在庫数
3個 当日出荷可能
欠品時
別途回答
148,600円 (税込163,460円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW16 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
16 - - - 30 6 39 フランジ付き端子のみ
148,600円 (税込163,460円)
16449 / N16TCK1WP2GUT1A 16 - - - 30 6 39 セット品
現在庫数
3個 当日出荷可能
欠品時
別途回答
194,500円 (税込213,950円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW16 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
16 - - - 30 6 39 セット品
194,500円 (税込213,950円)
14682 / N25TCK1WP2G 25 - - - 40 6 39 フランジ付き端子のみ
現在庫数
2個 当日出荷可能
欠品時
別途回答
148,800円 (税込163,680円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW25 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
25 - - - 40 6 39 フランジ付き端子のみ
148,800円 (税込163,680円)
16450 / N25TCK1WP2GUT1A 25 - - - 40 6 39 セット品
現在庫数
2個 当日出荷可能
欠品時
別途回答
194,700円 (税込214,170円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW25 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
25 - - - 40 6 39 セット品
194,700円 (税込214,170円)
40891 / N40TCK1WP2GA 40 - - - 55 6 39 フランジ付き端子のみ
現在庫数
2個 当日出荷可能
欠品時
21営業日
149,100円 (税込164,010円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW40 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
40 - - - 55 6 39 フランジ付き端子のみ
製品コード :40891    型式 :N40TCK1WP2GA
149,100円 (税込164,010円)
40892 / N40TCK1WP2GUT1B 40 - - - 55 6 39 セット品
現在庫数
2個 当日出荷可能
欠品時
21営業日
195,000円 (税込214,500円)
K熱電対 BURNDY 1対 電流導入端子2PIN NW40 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
40 - - - 55 6 39 セット品
195,000円 (税込214,500円)
14684 / C34TCK1WP2G - 34 - - 34 7.5 41.5 フランジ付き端子のみ
現在庫数
11個 当日出荷可能
欠品時
別途回答
149,400円 (税込164,340円)
K熱電対 BURNDY 1対 電流導入端子2PIN ICF34 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- 34 - - 34 7.5 41.5 フランジ付き端子のみ
149,400円 (税込164,340円)
16452 / C34TCK1WP2GUT1A - 34 - - 34 7.5 41.5 セット品
現在庫数
11個 当日出荷可能
欠品時
別途回答
195,300円 (税込214,830円)
K熱電対 BURNDY 1対 電流導入端子2PIN ICF34 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- 34 - - 34 7.5 41.5 セット品
195,300円 (税込214,830円)
14685 / C70TCK1WP2G - 70 - - 70 12 45 フランジ付き端子のみ
現在庫数
4個 当日出荷可能
欠品時
別途回答
150,200円 (税込165,220円)

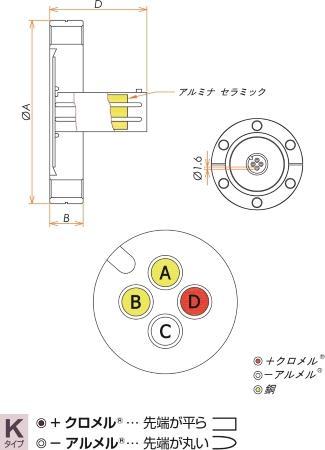

K熱電対 BURNDY 1対 電流導入端子2PIN ICF70 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- 70 - - 70 12 45 フランジ付き端子のみ
150,200円 (税込165,220円)
16453 / C70TCK1WP2GUT1A - 70 - - 70 12 45 セット品
現在庫数
4個 当日出荷可能
欠品時
別途回答
196,100円 (税込215,710円)
K熱電対 BURNDY 1対 電流導入端子2PIN ICF70 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- 70 - - 70 12 45 セット品
196,100円 (税込215,710円)
40897 / F20TCK1WP2GA - - 20 - 80 8 45 フランジ付き端子のみ
欠品時
21営業日
180,300円 (税込198,330円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF20 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 20 - 80 8 45 フランジ付き端子のみ
製品コード :40897    型式 :F20TCK1WP2GA
180,300円 (税込198,330円)
40898 / F20TCK1WP2GUT1B - - 20 - 80 8 45 セット品
欠品時
21営業日
226,200円 (税込248,820円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF20 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 20 - 80 8 45 セット品
226,200円 (税込248,820円)
40899 / F25TCK1WP2GA - - 25 - 90 8 45 フランジ付き端子のみ
欠品時
別途回答
180,600円 (税込198,660円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF25 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 25 - 90 8 45 フランジ付き端子のみ
製品コード :40899    型式 :F25TCK1WP2GA
180,600円 (税込198,660円)
40900 / F25TCK1WP2GUT1B - - 25 - 90 8 45 セット品
欠品時
別途回答
226,500円 (税込249,150円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF20 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 25 - 90 8 45 セット品
226,500円 (税込249,150円)
40901 / F40TCK1WP2GA - - 40 - 105 10 47 フランジ付き端子のみ
欠品時
21営業日
181,200円 (税込199,320円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF40 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 40 - 105 10 47 フランジ付き端子のみ
製品コード :40901    型式 :F40TCK1WP2GA
181,200円 (税込199,320円)
40902 / F40TCK1WP2GUT1B - - 40 - 105 10 47 セット品
欠品時
21営業日
227,100円 (税込249,810円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF40 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 40 - 105 10 47 セット品
227,100円 (税込249,810円)
40903 / F50TCK1WP2GA - - 50 - 120 10 47 フランジ付き端子のみ
欠品時
別途回答
181,800円 (税込199,980円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF50 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 50 - 120 10 47 フランジ付き端子のみ
製品コード :40903    型式 :F50TCK1WP2GA
181,800円 (税込199,980円)
40904 / F50TCK1WP2GUT1B - - 50 - 120 10 47 セット品
欠品時
別途回答
227,700円 (税込250,470円)
K熱電対 BURNDY 1対 電流導入端子2PIN VF50 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - 50 - 120 10 47 セット品
227,700円 (税込250,470円)
40905 / G20TCK1WP2GA - - - 20 80 8 45 フランジ付き端子のみ
欠品時
21営業日
180,300円 (税込198,330円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG20 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 20 80 8 45 フランジ付き端子のみ
製品コード :40905    型式 :G20TCK1WP2GA
180,300円 (税込198,330円)
40906 / G20TCK1WP2GUT1B - - - 20 80 8 45 セット品
欠品時
21営業日
226,200円 (税込248,820円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG20 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 20 80 8 45 セット品
226,200円 (税込248,820円)
40907 / G25TCK1WP2GA - - - 25 90 8 45 フランジ付き端子のみ
欠品時
別途回答
180,600円 (税込198,660円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG25 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 25 90 8 45 フランジ付き端子のみ
製品コード :40907    型式 :G25TCK1WP2GA
180,600円 (税込198,660円)
40908 / G25TCK1WP2GUT1B - - - 20 90 8 45 セット品
欠品時
別途回答
226,500円 (税込249,150円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG25 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 20 90 8 45 セット品
226,500円 (税込249,150円)
40909 / G40TCK1WP2GA - - - 40 105 10 47 フランジ付き端子のみ
欠品時
21営業日
181,200円 (税込199,320円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG40 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 40 105 10 47 フランジ付き端子のみ
製品コード :40909    型式 :G40TCK1WP2GA
181,200円 (税込199,320円)
40910 / G40TCK1WP2GUT1B - - - 40 105 10 47 セット品
欠品時
21営業日
227,100円 (税込249,810円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG40 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 40 105 10 47 セット品
227,100円 (税込249,810円)
40911 / G50TCK1WP2GA - - - 50 120 10 47 フランジ付き端子のみ
欠品時
別途回答
181,800円 (税込199,980円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG50 フランジ ガイド付き 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 50 120 10 47 フランジ付き端子のみ
製品コード :40911    型式 :G50TCK1WP2GA
181,800円 (税込199,980円)
40912 / G50TCK1WP2GUT1B - - - 50 120 10 47 セット品
欠品時
別途回答
227,700円 (税込250,470円)
K熱電対 BURNDY 1対 電流導入端子2PIN VG50 フランジ ガイド付き セット 寸法画像
NW/KF ICF VF VG A B D 商品内容
- - - 50 120 10 47 セット品
227,700円 (税込250,470円)
フィードスルー 熱電対 Kタイプ BURNDY®コンビネーション 1対-2PIN カタログ画像
製品 製品コード 型式 数量
フランジ付き端子 ○○○○○ ***TCK1WP2G 1個
真空側PEEKインサート 16319 VSPI4GA 1個
大気側プラグ 10013 ASP4 1個
アルメル ソケットコンタクト 15759 SVC16ALA 2本
クロメル ソケットコンタクト 15758 SVC16CHA 2本
ソケットコンタクト 10147 SVC16 10本/1組

フランジ付き端子の○○○○○は5桁コード、***はフランジ規格が入ります
NW16 → N16
NW25 → N25
NW40 → N40
ICF34 → C34
ICF70 → C70
熱電対タイプのアセンブリ方法は以下の画像をクリックしてください。
熱電対_アセンブリ方法
圧着工具の取扱い方法は以下の画像をクリックしてください。 圧着工具の取り扱い方法
