ICF 変換クロス SUS

ICF 変換クロス SUS

▼ICF 変換クロス
・超高真空対応
・ゲージの取り付けポートや排気接続口等に使用されています
・4方向のうち2方向のサイズが異なるフランジで標準規格化
・フランジサイズ(ICF):34,70,114,152,203,253

▼クロス配管は以下のタイプが規格化されています(一覧)
・フランジ:ICF,NW/KF,JIS-VF,JIS-VG,ISO-K
・材質:SUS304,アルミ,ガラス
・4方、5方、6方クロスのほか、規格変換クロスもラインアップ
・クロスのほか、ラジアルポートフランジ六方キューブなどもミニチャンバーとしてご利用いただけいただけます
・1つのフランジから複数フランジへの接続ができるクラスターフランジもおすすめしております

▼その他
・チューブや継手などへの各種変換アダプタもご用意しております
・ティーやエルボなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
主要材質 SUS 304
内面処理 バフ400(Ra1.0相当)
フランジ材質 SUS 304
RoHS2対応
このサブカテゴリのお問い合わせ

11 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

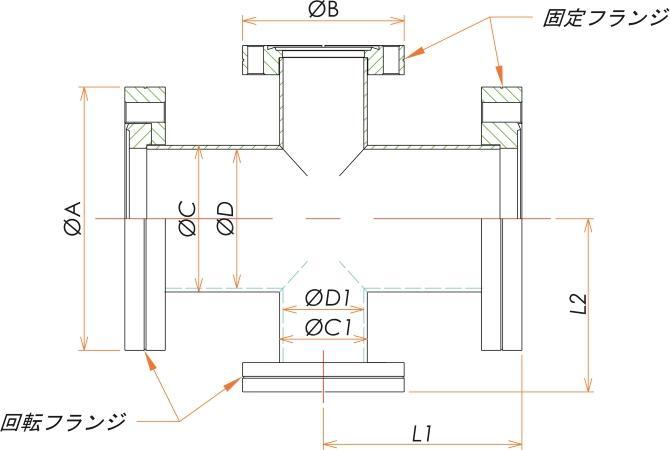

製品コード / 型式 ICF A B C C1 D D1 L1 L2 在庫・納期 単価(税込)
20618 / ICF70RX34 70 / 34 70 34 38.1 19.05 34.8 15.75 63 48
ICF70/34 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
70 70 34 38.1 19.05 34.8 15.75 63 48
製品コード :20618    型式 :ICF70RX34
20350 / ICF114RX70 114 / 70 114 70 63.5 38 60.5 35 85 75
ICF114/70 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
114 114 70 63.5 38 60.5 35 85 75
製品コード :20350    型式 :ICF114RX70
25228 / ICF152RX70 152 / 70 152 70 101.6 38.1 97.4 34.8 110 105
ICF152/70 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
152 152 70 101.6 38.1 97.4 34.8 110 105
製品コード :25228    型式 :ICF152RX70
20724 / ICF152RX114 152 / 114 152 114 101.6 63.5 97.4 59.5 110 105
ICF152/114 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
152 152 114 101.6 63.5 97.4 59.5 110 105
製品コード :20724    型式 :ICF152RX114
25229 / ICF203RX70 203 / 70 203 70 153 38.1 147 34.8 140 135
ICF203/70 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
203 203 70 153 38.1 147 34.8 140 135
製品コード :25229    型式 :ICF203RX70
25230 / ICF203RX114 203 / 114 203 114 153 63.5 147 59.5 140 160
ICF203/114 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
203 203 114 153 63.5 147 59.5 140 160
製品コード :25230    型式 :ICF203RX114
20725 / ICF203RX152 203 / 152 203 152 153 101.6 147 97.4 140 135
ICF203/152 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
203 203 152 153 101.6 147 97.4 140 135
製品コード :20725    型式 :ICF203RX152
25231 / ICF253RX70 253 / 70 253 70 203 38.1 197 34.8 140 160
ICF253/70 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
253 253 70 203 38.1 197 34.8 140 160
製品コード :25231    型式 :ICF253RX70
25232 / ICF253RX114 253 / 114 253 114 203 63.5 197 59.5 160 180
ICF253/114 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
253 253 114 203 63.5 197 59.5 160 180
製品コード :25232    型式 :ICF253RX114
25233 / ICF253RX152 253 / 152 253 152 203 101.6 197 95.6 160 190
ICF253/152 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
253 253 152 203 101.6 197 95.6 160 190
製品コード :25233    型式 :ICF253RX152
25234 / ICF253RX203 253 / 203 253 203 203 153 197 147 180 200
ICF253/203 変換クロス 2面回転 寸法画像
ICF A B C C1 D D1 L1 L2
253 253 203 203 153 197 147 180 200
製品コード :25234    型式 :ICF253RX203
ICF 変換クロス SUS カタログ画像
