フィードスルー 耐電圧：5kV 電流値：110A 無酸素銅+Niめっき 先端ねじ加工（全ねじタイプ）
▼高電圧フィードスルー （全ねじタイプ）
・電力、ヒーター、ランプ等の用途で使用されています
・真空側の電極が全面ねじ切りのタイプです
・電圧5kV DC，電流110A
・電極材質：無酸素銅+Niめっき
・電極数：1，2，3，4
・接続用SUSナット(M5)、ワッシャが電極1本あたり各4個付属
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ(電極ねじきりなし)：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・真空側は任意の長さにカットしてご利用いただくことも可能です
・電極をカットする場合には、セラミックに力がかからないようご注意ください
・お客様ご自身でのカットに伴うセラミック割れ、リークについては保証をいたしかねますことご了承ください
・電極のカットも有償にて承ります
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フィードスルー | 5 kV / 110 A |
| タイプ | 高電圧・高電流 |
| 電流/1本 | 110 A |
| 耐電圧: DC | 5 kV |
| 絶縁抵抗値 | 10⁹ ohm |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 最低温度 | -196℃ |
| 最高温度 | 450℃ |
| 絶縁体 | アルミナセラミック |
| スリーブ | コバール® |
| フランジ材質 | SUS 304 |
| 電極 | 無酸素銅+ Niめっき |
44 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |

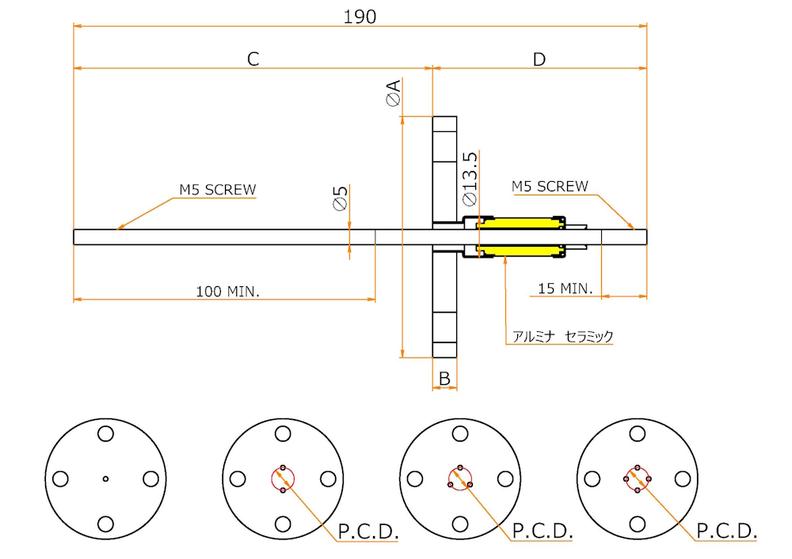

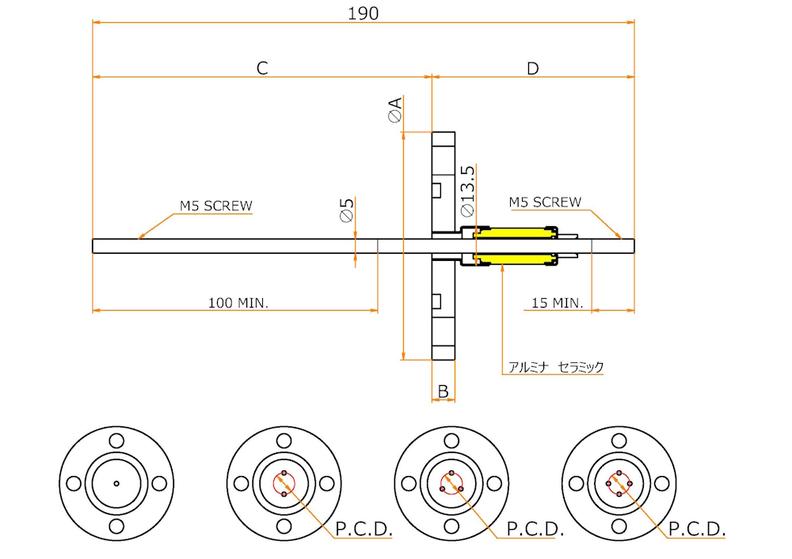

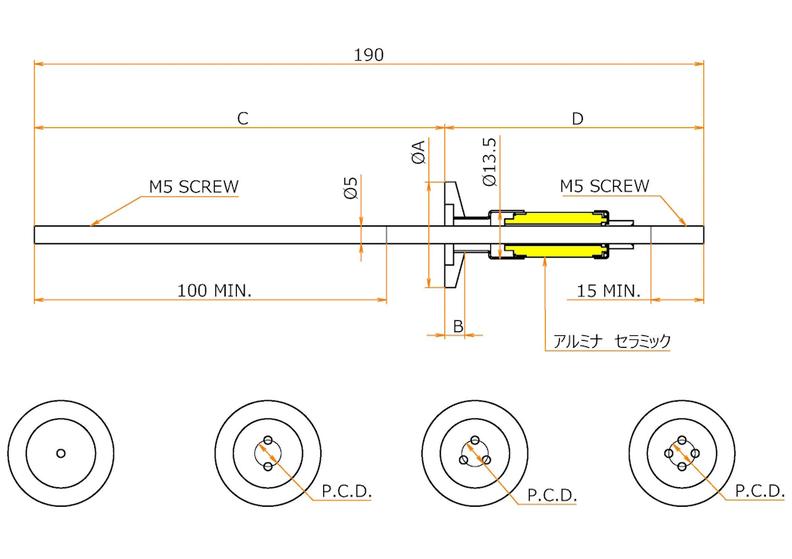

電極数 | P.C.D | D | C | B | A | VG | VF | ICF | NW/KF | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | - | 73.5 | 116.5 | 6 | 30 | - | - | - | 16 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 73.5 | 116.5 | 6 | 40 | - | - | - | 25 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | 14 | 73.5 | 116.5 | 6 | 40 | - | - | - | 25 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 73.5 | 116.5 | 6 | 55 | - | - | - | 40 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | 22 | 73.5 | 116.5 | 6 | 55 | - | - | - | 40 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | 24 | 73.5 | 116.5 | 6 | 55 | - | - | - | 40 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 26 | 73.5 | 116.5 | 6 | 55 | - | - | - | 40 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 73.5 | 116.5 | 6 | 75 | - | - | - | 50 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | 22 | 73.5 | 116.5 | 6 | 75 | - | - | - | 50 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | 24 | 73.5 | 116.5 | 6 | 75 | - | - | - | 50 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 26 | 73.5 | 116.5 | 6 | 75 | - | - | - | 50 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 73 | 117 | 7.5 | 34 | - | - | 34 | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 73 | 117 | 12.7 | 70 | - | - | 70 | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | 20 | 73 | 117 | 12.7 | 70 | - | - | 70 | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | 23 | 73 | 117 | 12.7 | 70 | - | - | 70 | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 73 | 117 | 12.7 | 70 | - | - | 70 | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 8 | 80 | - | 20 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 8 | 80 | - | 20 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 8 | 90 | - | 25 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 8 | 90 | - | 25 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | - | 71 | 119 | 8 | 90 | - | 25 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 8 | 90 | - | 25 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 10 | 105 | - | 40 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 10 | 105 | - | 40 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | 23 | 71 | 119 | 10 | 105 | - | 40 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 10 | 105 | - | 40 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 10 | 120 | - | 50 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 10 | 120 | - | 50 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | - | 71 | 119 | 10 | 120 | - | 50 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 10 | 120 | - | 50 | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 8 | 80 | 20 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 8 | 80 | 20 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 8 | 90 | 25 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 8 | 90 | 25 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | - | 71 | 119 | 8 | 90 | 25 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 8 | 90 | 25 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 10 | 105 | 40 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 10 | 105 | 40 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | 23 | 71 | 119 | 10 | 105 | 40 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 10 | 105 | 40 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 1 | - | 71 | 119 | 10 | 120 | 50 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 2 | - | 71 | 119 | 10 | 120 | 50 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 3 | - | 71 | 119 | 10 | 120 | 50 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
| 4 | 23 | 71 | 119 | 10 | 120 | 50 | - | - | - |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||
